90度开合平开式门用合页结构设计

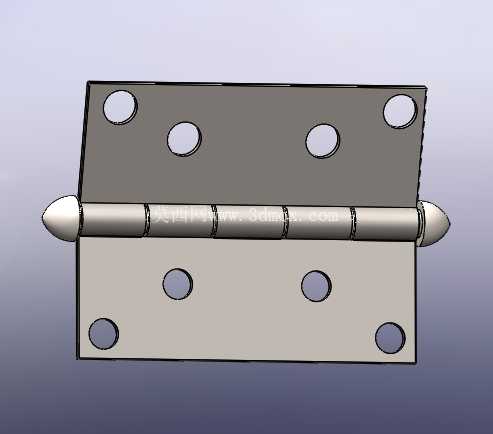

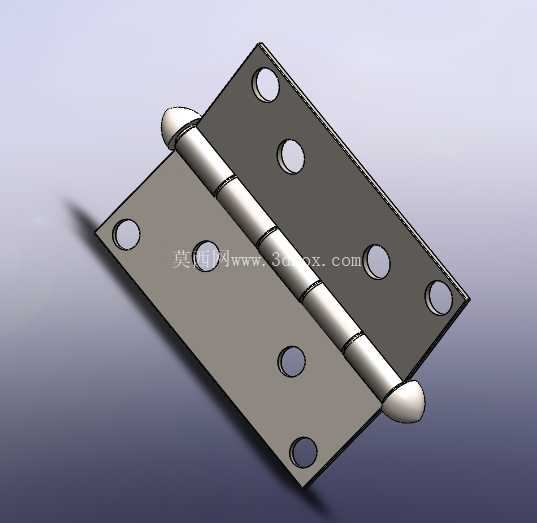

　　在民用建筑室内门、工业设备防护舱门、机柜检修门的配套五金选型中，这类平开合页是承担门扇转动连接、载荷承载的核心构件，区别于暗藏式铰链、液压缓冲合页，该款结构采用外露式双页片+通长销轴的经典构型，适配无特殊缓冲、自闭需求的常规90度开合场景，从结构设计逻辑来看，两个页片分别对应门框侧与门扇侧的安装基准，页片上的通孔为沉头设计，适配标准沉头机丝或者自攻螺丝安装，安装后螺丝头可完全没入页片表面，不会突出干涉门扇转动轨迹。

　　通长销轴的两端做了圆头钝化处理，既避免销轴在长期开合震动中从轴套中滑出，也能消除安装、使用过程中尖锐边角划伤操作人员的风险，销轴与页片卷制的轴套之间采用间隙配合，预留了合理的转动旷量，既保证门扇开合时无卡滞，也能适配安装面存在的微小平面度误差，不会因为门框、门扇安装时的轻微错位导致转动阻力陡增。从安装边界来看，页片的厚度、轴套的外径决定了合页安装后门扇与门框之间的最小缝隙，设计时已经将页片与轴套的衔接处做了圆弧过渡，当门扇转动到90度全开位置时，页片边缘不会与门框安装面发生剐蹭，同时两个页片的安装孔位采用对称排布，单扇门根据重量、尺寸配置2-3个该款合页时，孔位可以保持统一的安装基准，减少现场安装时的划线定位工作量。

　　在载荷承载层面，页片采用等厚度板材冲压成型，卷制轴套时与页片主体为一体结构，没有额外的焊接拼接点，避免了长期开合过程中焊缝疲劳开裂的问题，轴套的长度覆盖了销轴的大部分接触段，转动时的受力面均匀分布在整根销轴上，不会出现局部应力集中导致销轴变形、页片下垂的问题，常规厚度的室内木门、厚度1.5mm以内的钢板机柜门，配置两个该款合页即可满足日常开合的载荷需求，不会出现门扇下坠蹭到地面或者门框的情况。

　　从实际使用场景的适配性来看，该合页没有内置弹簧、阻尼等额外功能构件，结构完全外露，后期维护时只需要在销轴与轴套的配合间隙处加注润滑脂即可，不需要拆解构件就能完成日常保养，适合用在人员进出频繁、维护条件有限的厂区通道门、设备间门场景，相比带复杂功能的铰链，故障点更少，全生命周期的使用成本更低。设计过程中针对转动轨迹做了完整的干涉校验，当门扇从闭合状态转动到90度全开位置的全过程中，两个页片之间的相对转动不会出现结构干涉，页片边缘的倒角处理也避免了开合过程中夹手的风险，安装孔的孔径适配市面上主流的合页安装螺丝规格，不需要额外定制紧固件就能完成装配，页片的平面度控制在合理公差范围内，安装后不会因为页片翘曲导致门扇与门框之间出现不均匀缝隙，影响密封或者外观效果。
