齿条小齿轮传动端部连接固定构件

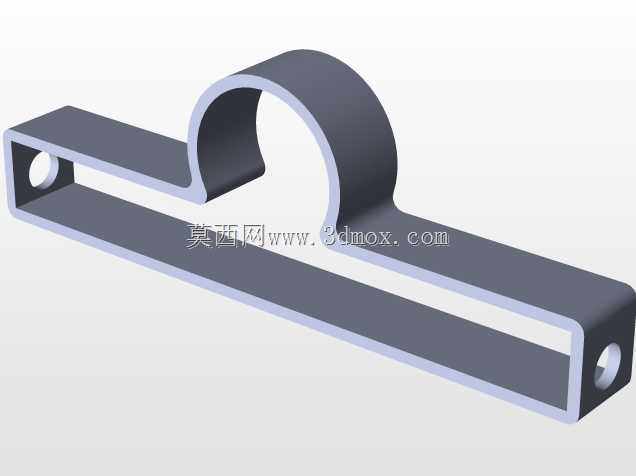

在直线往复传动的设备布局里，这类构件常出现在齿轮齿条传动模组的端部位置，承担着齿条端头定位、传动副衔接防护以及安装基准校准的多重作用，很多自动化输送线、直线进给工位、可调距工装平台的齿条传动段，都会在行程末端配置同类型的连接固定件，避免齿条对接处出现齿距偏差导致的传动卡顿、啮合冲击问题。从结构形态来看，构件主体采用长条形开槽基座设计，基座两端预留的通孔用于穿装固定螺栓，可直接将构件锁附在设备安装基面的预设螺孔位置，开槽结构一方面能降低整体自重，另一方面可以在安装时提供小幅的位置调整余量，抵消基面加工带来的装配误差，不需要额外配做调整垫片就能完成精准对位。上部的C形抱箍结构并非用于夹持管件，而是对应齿条端部的定位凸台设计，安装时将齿条端头嵌入C形卡口内，就能限制齿条沿长度方向的窜动，同时保证齿条齿面与小齿轮的啮合中心距处于设计公差范围内，避免长期运行后齿条移位导致的齿面偏磨、传动精度下降问题。设计这类构件时，首先要匹配对应模数齿轮齿条的安装尺寸，C形卡口的内径要与齿条端部的定位圆柱尺寸保持过渡配合，既不能过紧导致装配时无法顺利卡入，也不能过松出现配合间隙影响定位精度；基座的长度要覆盖至少两个固定安装孔位，保证锁附后构件不会受传动反力出现偏转，开槽的宽度要兼顾减重需求和结构刚性，避免基座受侧向力时出现弯曲变形。实际应用中，这类构件不需要做额外的表面硬化处理，因为它不直接参与齿面啮合传动，只承担定位和固定载荷，常规的型材加工后做去毛刺处理即可满足使用要求，安装时要先将小齿轮调整到与齿条正确啮合的位置，再将端部接头卡入齿条端头，最后锁紧基座的固定螺栓，整个装配过程不需要复杂的工装辅助，普通装配人员按照作业指导书就能完成操作。在一些长行程的齿轮齿条传动场景中，多段齿条拼接的位置也会用到这类接头，通过C形结构同时卡合两段齿条的对接端头，保证拼接处的齿面齐平，消除对接台阶带来的传动冲击，让小齿轮在经过拼接位置时能平稳过渡，不会出现跳齿、异响等问题，有效提升整个传动系统的运行稳定性和使用寿命。
