粉料颗粒料吨袋自动包装设备结构

在散料仓储转运、化工原料生产、粮食加工、建材粉体制造这类需要大规格包装出货的场景里，吨袋包装一直是衔接生产末端与物流环节的核心工位，不少早年的人工套袋灌装工位，不仅工人要长期在高粉尘环境下作业，灌装重量偏差大、吨袋挂袋对位不准导致的撒料问题，也一直是车间现场管理的痛点，这套吨袋打包结构的设计，就是针对1000kg级标准吨袋的散料灌装需求做的落地化结构方案。

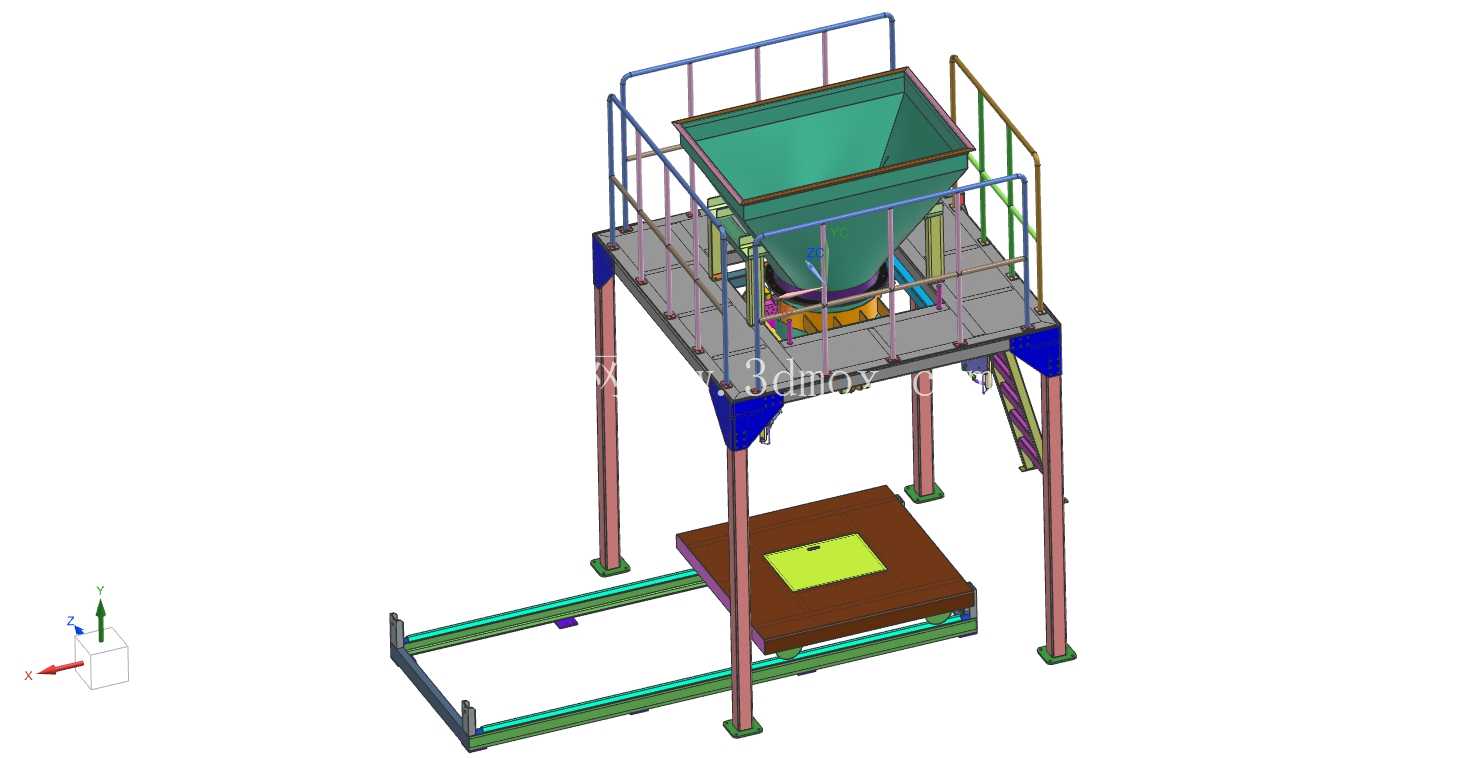

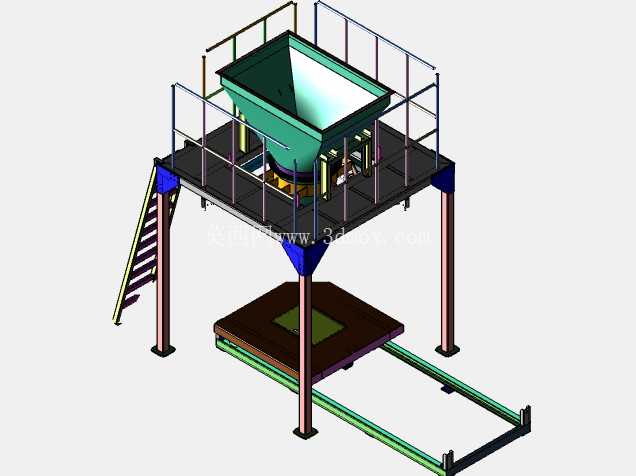

从整体布局来看，设备采用高架式钢平台作为承载主体，四根立柱采用型材焊接结构，平台面铺设防滑花纹钢板，周边设置1.2m高的安全防护栏杆，同时预留了爬梯安装位，方便运维人员登上平台检修上部的料仓与给料机构，平台的安装高度需要匹配下方吨袋的悬挂高度，预留出吨袋满袋后的起吊空间，避免灌装完成后吨袋底部与下方输送结构剐蹭。上部的储料斗采用方变圆的锥形结构，锥角设计参考了常见粉料的安息角参数，避免散料在料斗内部架桥起拱，料斗下部对接给料机构，可根据物料特性选配螺旋给料或者重力式给料结构，针对易扬尘的超细粉料，还可在出料口位置预留除尘接口，对接车间中央除尘系统，控制灌装过程中的粉尘外溢。

平台下方设置了吨袋挂装工位，配套的挂袋机构可适配标准吨袋的四个吊带挂点，挂点位置做了可调节设计，能够适配不同尺寸规格的吨袋使用，避免吊带受力不均导致灌装过程中吨袋倾斜。挂袋工位下方配套了轨道式输送托盘架，托盘架可沿底部的导轨横向移动，空袋状态下可将托盘移动至挂袋工位下方承托空吨袋，灌装完成后可直接将满袋托盘移出至叉车取货位，减少中间的吊装转运步骤，提升工位周转效率。托盘架上设置了称重模块安装位，可直接集成称重传感器，实现灌装过程中的实时重量反馈，给料机构可根据称重信号自动切换粗给料、精给料模式，在接近目标重量时降低给料速度，控制灌装重量精度，避免超差。

设计过程中重点考虑了设备的安装边界与运维便利性，钢平台的立柱底部设置了地脚安装板，可通过膨胀螺栓直接固定在硬化地面上，不需要做复杂的混凝土基础，降低现场安装的施工成本；料斗上部预留了进料口法兰，可直接对接上游的生产料仓或者输送设备的出料端，不需要额外做转接结构；所有的转动部件、给料部件都设置在平台面以上的区域，运维人员在平台上即可完成常规的检修维护，不需要登高攀爬设备主体。针对不同物料的灌装需求，结构上预留了多个拓展接口，比如针对流动性差的物料，可在料斗锥部加装振动器或者空气助流装置，避免物料堵料；针对有防爆要求的化工场景，所有的电气安装位都预留了防爆器件的安装空间，不需要对主体结构做大幅改动即可完成适配。

实际使用过程中，操作人员只需要将空吨袋的吊带挂在挂点上，将吨袋进料口套在出料口上，即可启动自动灌装流程，设备自动完成称重、给料、停机的流程，灌装完成后操作人员将吊带脱开，托盘即可带着满袋移出工位，整个过程不需要人工托举吨袋，也不需要人工控制给料阀门，大幅降低一线操作人员的劳动强度，同时封闭式的给料结构也能减少灌装过程中的粉尘泄漏，改善车间的作业环境。结构设计上所有的型材选型都做了载荷校核，满袋状态下加上料斗内的存料重量，平台结构的安全系数满足常规工业设备的设计要求，避免长期使用过程中出现结构变形。
