带压力表3/4寸螺纹连接减压阀结构

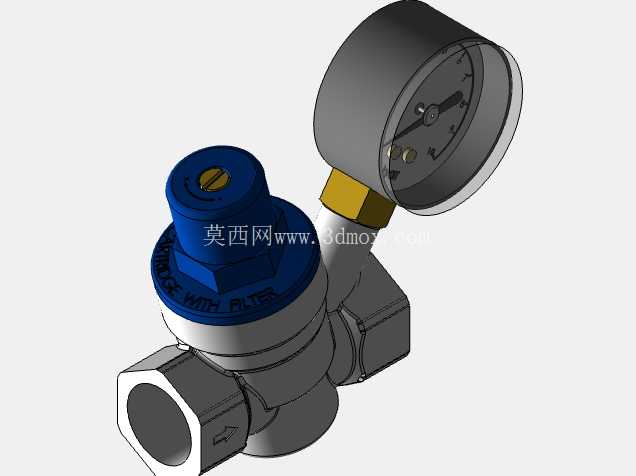

　　这款带压力表的角式减压阀，主要面向民用供水、小型气动回路、低压流体输送场景做压力调控使用，日常在户内自来水二次减压、小型空压机支路稳压、楼宇分户供水调压的场景里十分常见，区别于直通式减压阀的安装走向，角式结构能适配管路90度转向的安装需求，不用额外加装弯头改变管路走向，能减少管路接头数量，降低潜在泄漏点。从结构设计来看，阀体采用角式内螺纹连接，接口规格为3/4寸，适配常规DN20的通水管路或者气动管路，阀体下部的进水端带有流向标识箭头，安装时需要严格对齐流向，避免反向安装导致调压失效。

　　顶部的蓝色调压端盖内置调压弹簧与阀芯组件，通过旋转顶部的一字调节槽，可以改变弹簧预紧力，从而设定出口侧的压力阈值，当进口侧压力出现波动时，阀芯会在介质压力与弹簧力的平衡作用下自动调整开度，保证出口侧压力稳定在设定区间，不会因为上游压力波动导致下游设备超压损坏。侧置的压力表通过黄铜过渡接头与阀体出口腔连通，能够实时显示出口侧的实际压力值，不用额外在管路上加装压力表座，集成化的设计能减少现场安装的工作量，压力表采用径向安装方式，表盘朝向可以根据安装空间调整接头角度，方便运维人员日常巡检读数。

　　建模过程中需要重点关注几个配合边界：首先是阀芯与阀座的同轴度公差，直接影响调压的灵敏度与关闭状态的密封性能，建模时要预留合适的配合间隙，既要保证阀芯动作顺畅无卡滞，也要避免间隙过大导致压力泄漏、稳压精度下降；其次是调压弹簧的参数匹配，需要结合常用调压范围（一般这类小型减压阀调压范围在0.1-0.6MPa之间）选择合适的弹簧刚度，避免弹簧刚度过大导致调压精度差，或者刚度过小导致低压区间无法稳定调压；另外压力表接头的密封面要做锥面密封结构，不用额外加装密封垫就能保证密封性能，适配黄铜接头的硬密封安装需求。

　　安装尺寸方面，阀体的进出口中心距、顶部调节端的操作空间、压力表的表盘回转半径都需要在建模时做边界校核，比如安装后压力表表盘不能紧贴墙面或者相邻管路，要预留至少30mm的读数操作空间，顶部调节槽要预留螺丝刀操作的空间，避免安装后无法进行压力调节。这类减压阀的失效形式多集中在阀芯密封面磨损、弹簧疲劳失效、压力表进液孔堵塞几个方面，建模时可以将阀芯组件、弹簧、压力表接头都做独立可拆分的结构，方便后续做易损件更换的结构演示，也方便装配体的干涉检查。在流体通道的设计上，阀体内腔做圆弧过渡处理，避免直角结构导致的流阻增大、介质紊流产生噪音，尤其是在水流速度较快的供水场景，流道的顺滑设计能有效降低减压阀工作时的啸叫问题。阀体的材质适配方面，主体采用黄铜或者镀锌铸铁材质都可以，建模时的壁厚要满足1.6MPa公称压力的强度要求，螺纹部分采用标准管螺纹参数，保证和市面常规管材配件的互换性，不需要定制专用接头就能直接安装使用。
