凸耳式手柄驱动对夹蝶阀结构设计

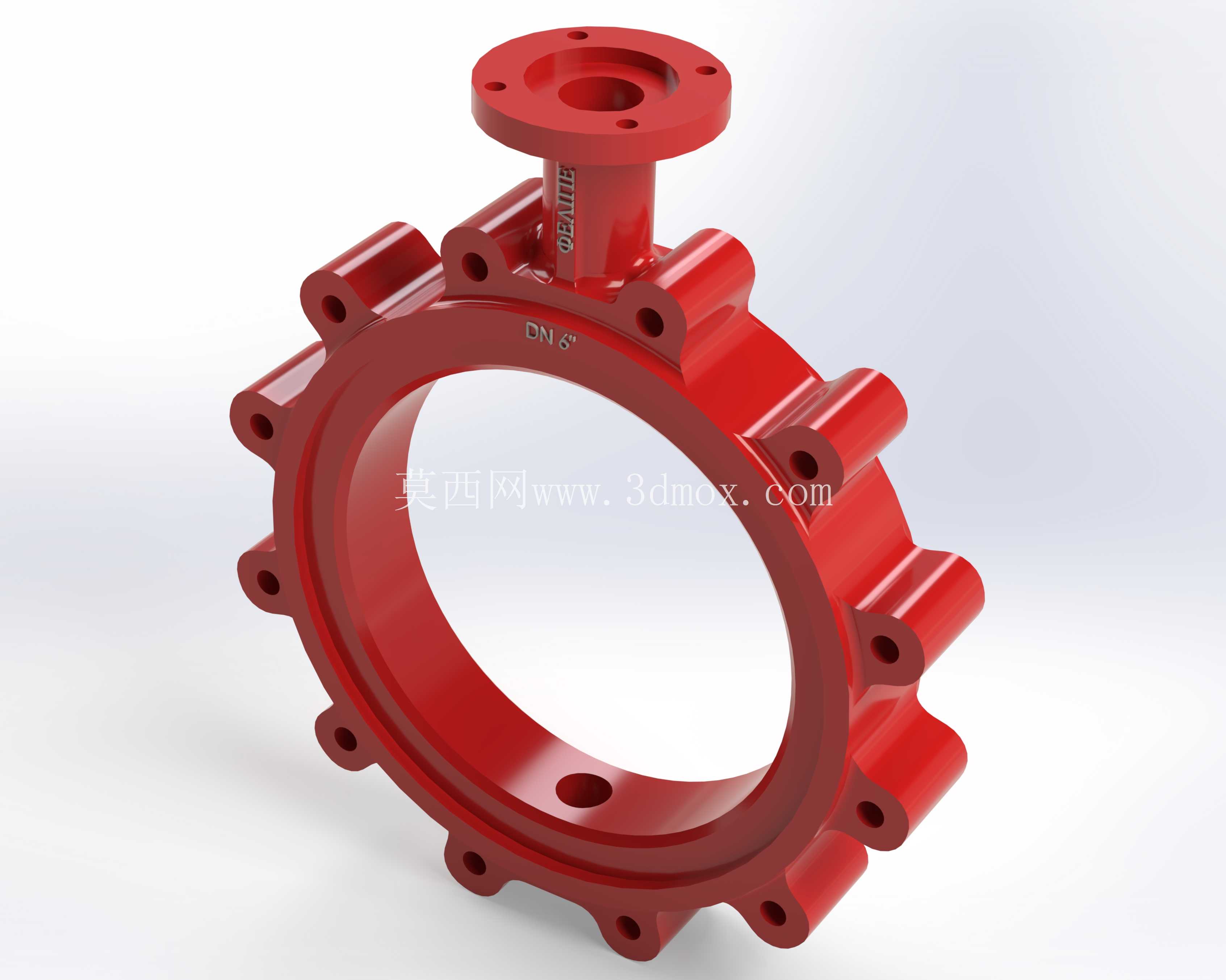

　　在市政给排水、暖通空调循环水、化工低压流体输送、消防供水管网这类对管路通断控制有高频需求的场景里，凸耳式对夹蝶阀是应用占比极高的截断类部件，相比同通径的闸阀、截止阀，它的结构长度更短，整体重量更轻，安装时不需要在管路两侧预留过长的操作空间，尤其适合管廊排布紧凑、安装作业面狭窄的工况。这款DN6规格的蝶阀采用凸耳对夹式连接结构，阀体周向均匀分布带内螺纹的凸耳安装孔，安装时可以直接通过螺栓将阀体固定在两侧管路法兰之间，不需要额外穿装长杆螺栓跨接两侧法兰，单侧管路拆卸维护时不会影响另一侧法兰的密封状态，这点在多支路并行的管路系统里优势非常明显，日常检修更换密封件或者阀板组件时，不需要排空整个管路段的介质，只需要关闭对应支路的上游阀门就能完成作业，能大幅降低运维阶段的停机成本。

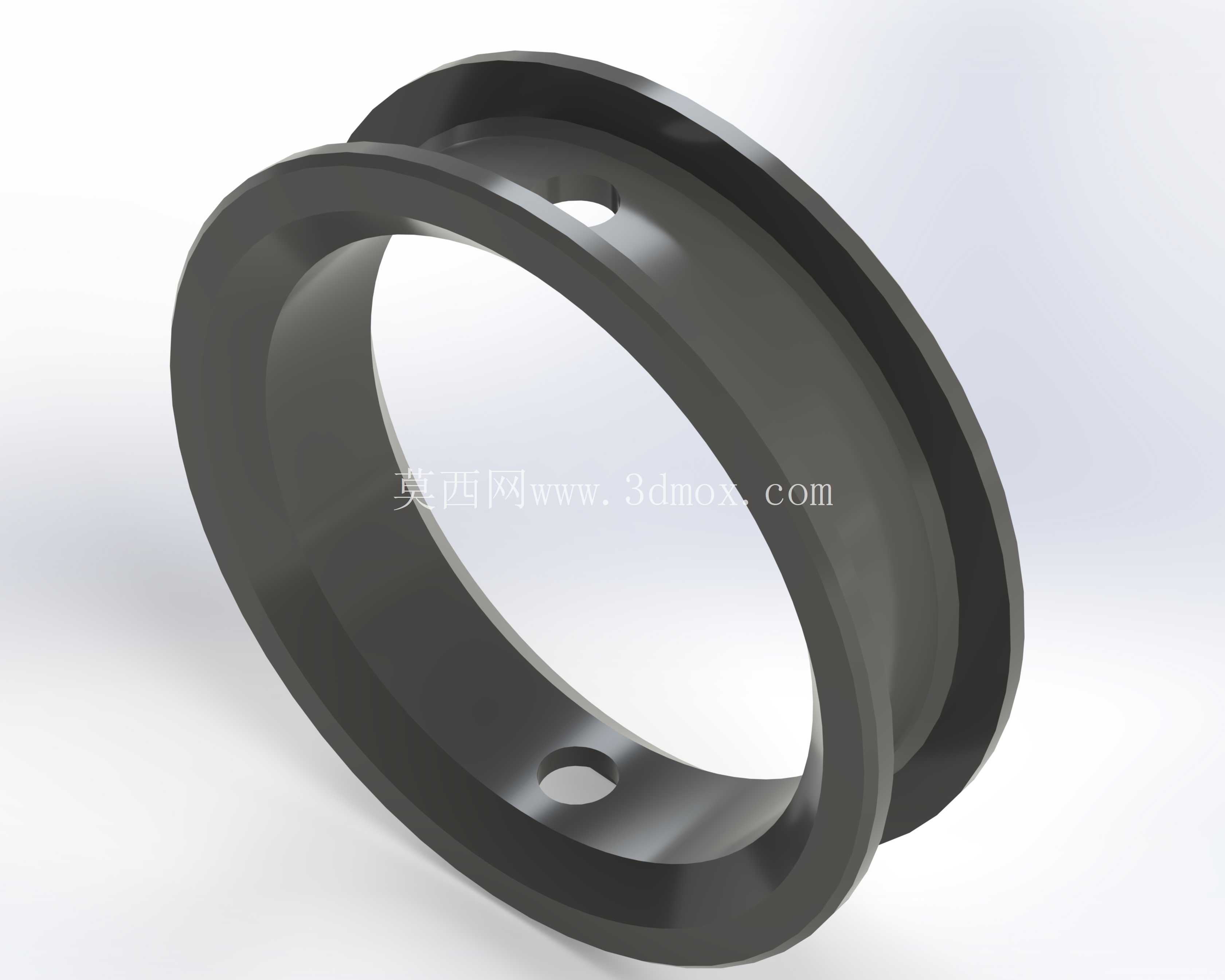

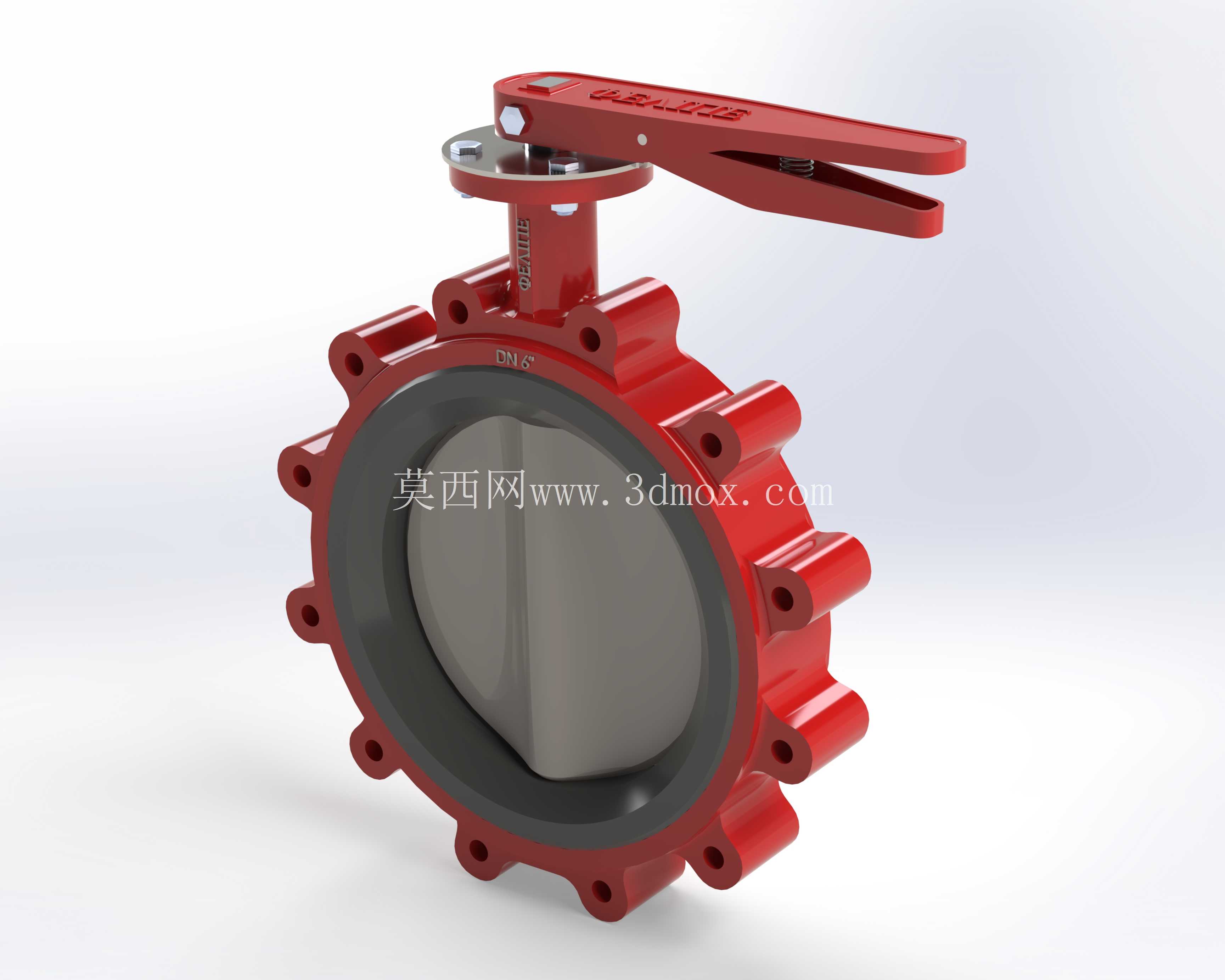

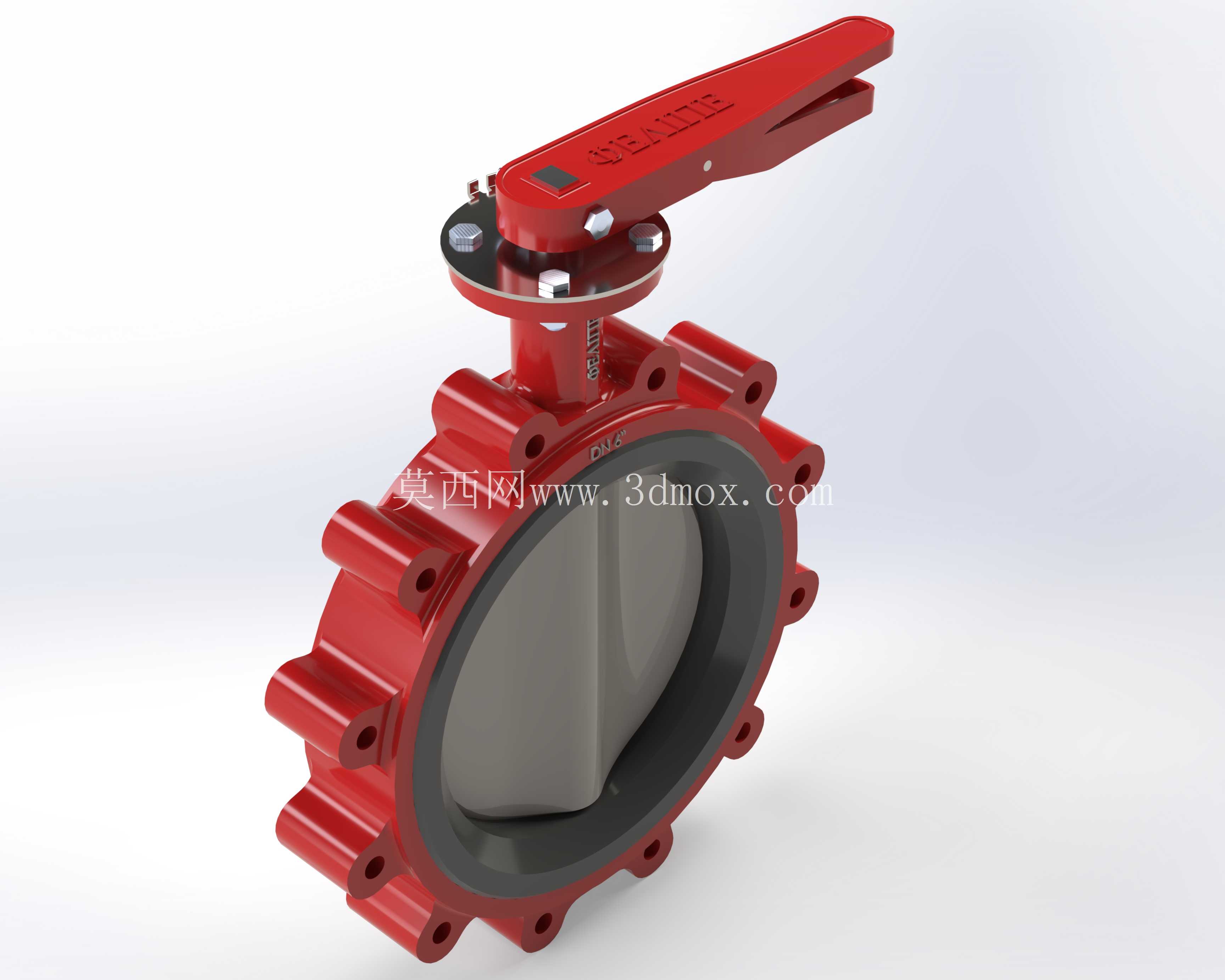

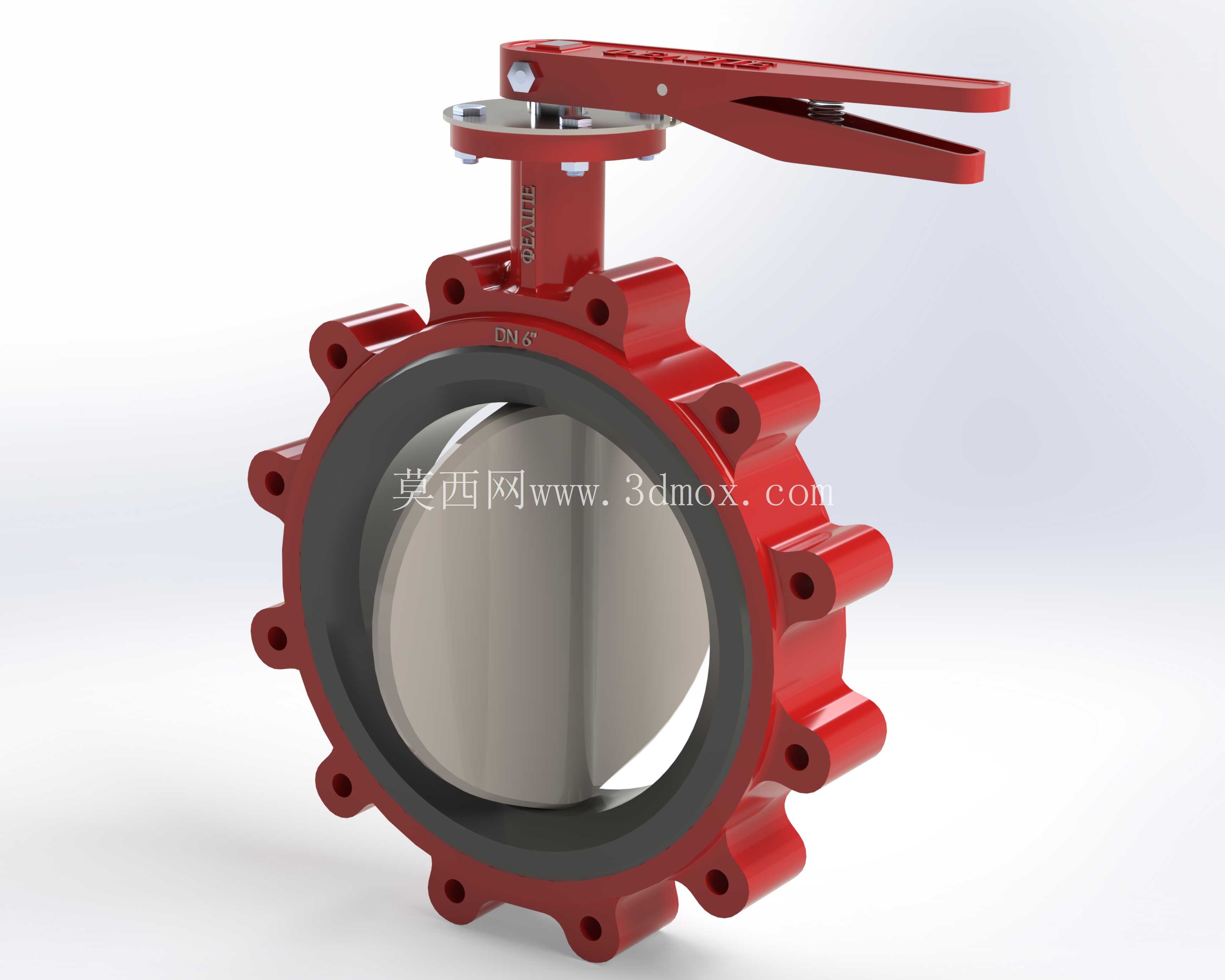

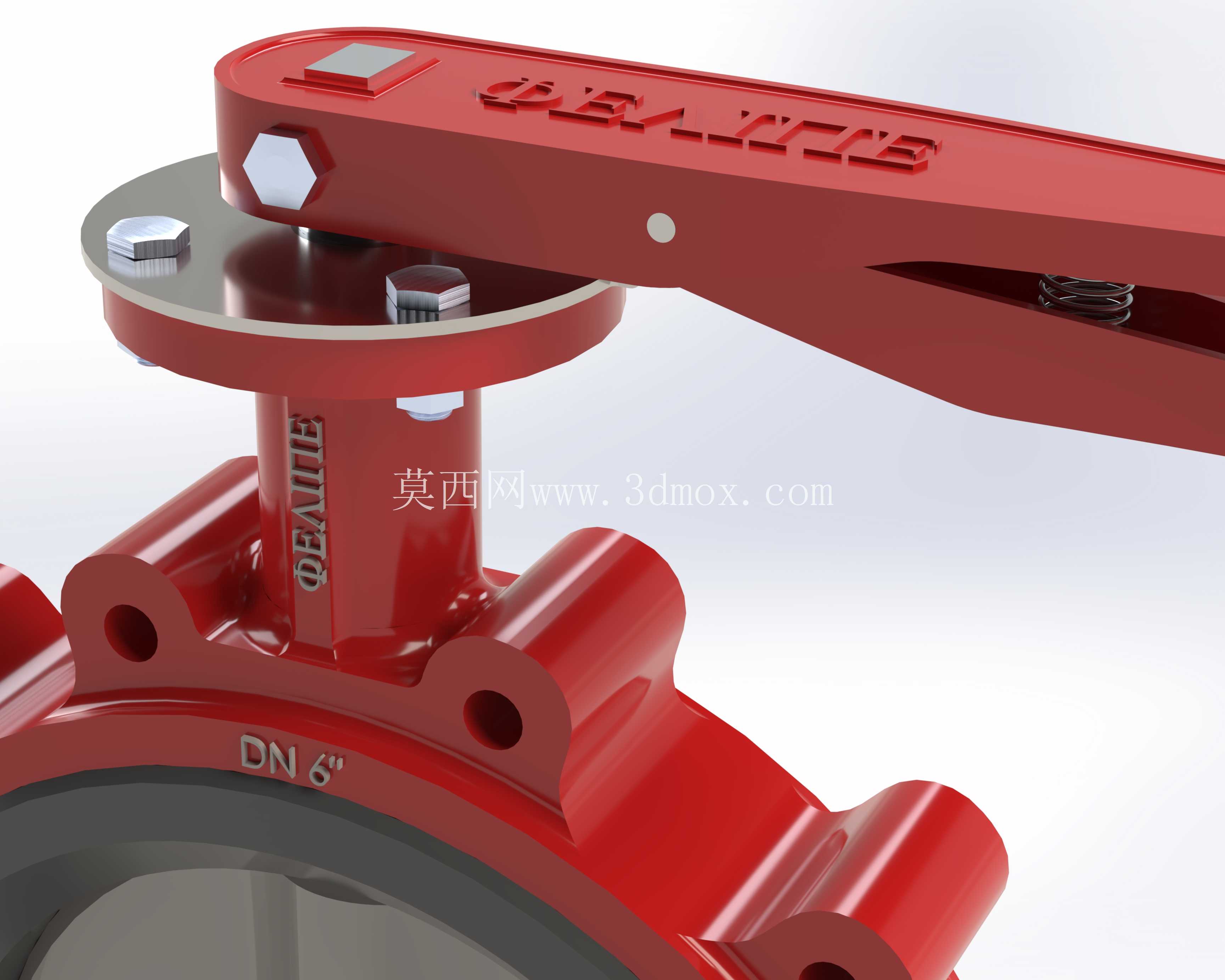

　　驱动部分采用杠杆式手柄结构，手柄上加工有档位定位卡槽，和阀杆顶部的定位凸台配合，可以实现0到90度范围内的开度调节，手柄末端做了加长力臂设计，操作人员不需要借助额外的加力杆，徒手就能完成阀门的启闭操作，档位卡槽的定位结构可以让阀板稳定保持在任意设定开度，不会因为管路内介质的流动冲击导致阀板自行偏转，避免出现开度漂移、流量控制失准的问题。密封结构上，阀座采用整体包覆式橡胶密封圈嵌装在阀体内壁，密封圈的唇边和阀板外缘做了过盈配合设计，当阀板转动到全关位置时，橡胶密封圈在介质压力的作用下会和阀板表面紧密贴合，实现零泄漏的截断效果，这种软密封结构的启闭扭矩非常小，阀板转动过程中对密封圈的磨损量很低，正常工况下的密封件使用寿命远高于金属硬密封结构的同规格阀门。

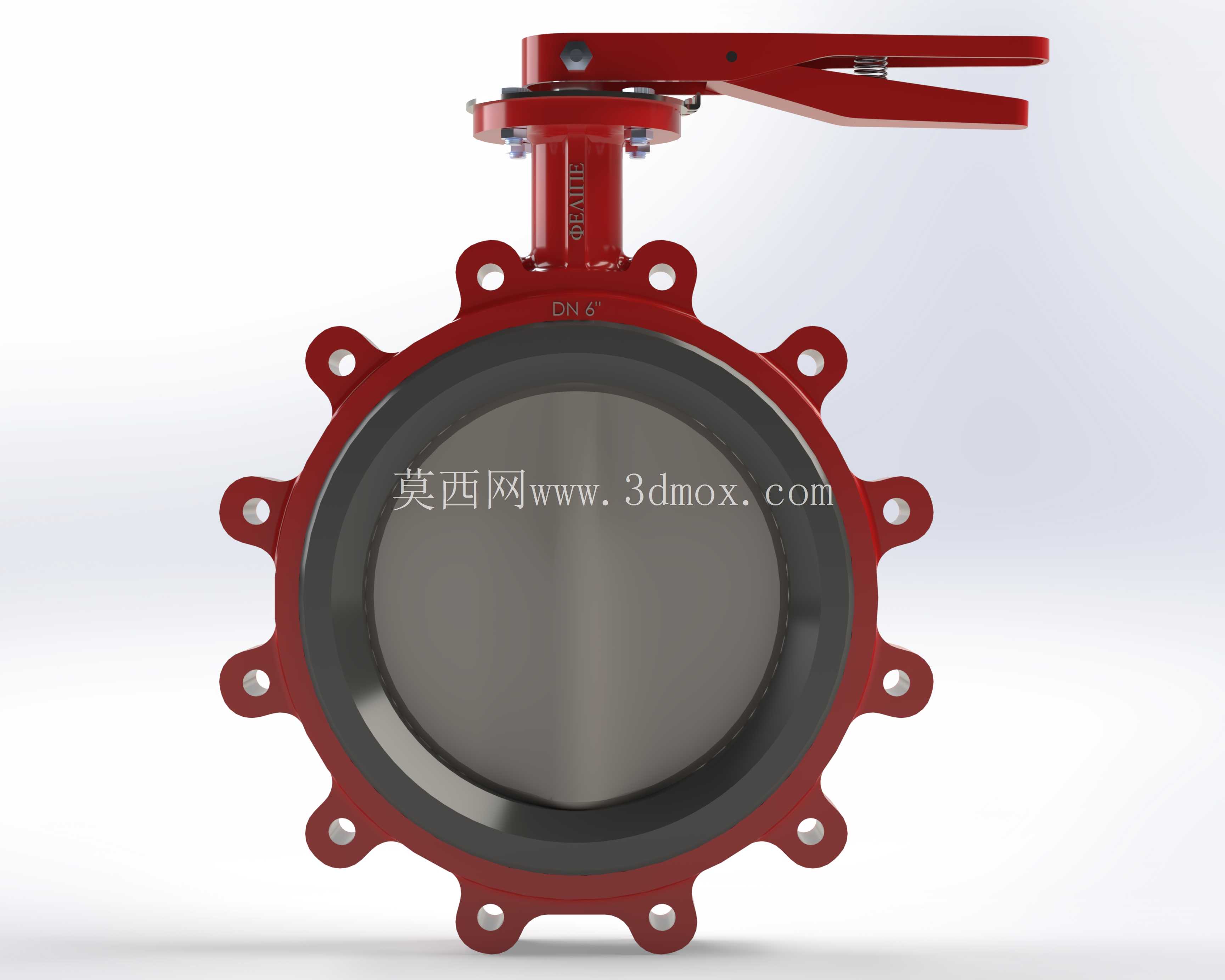

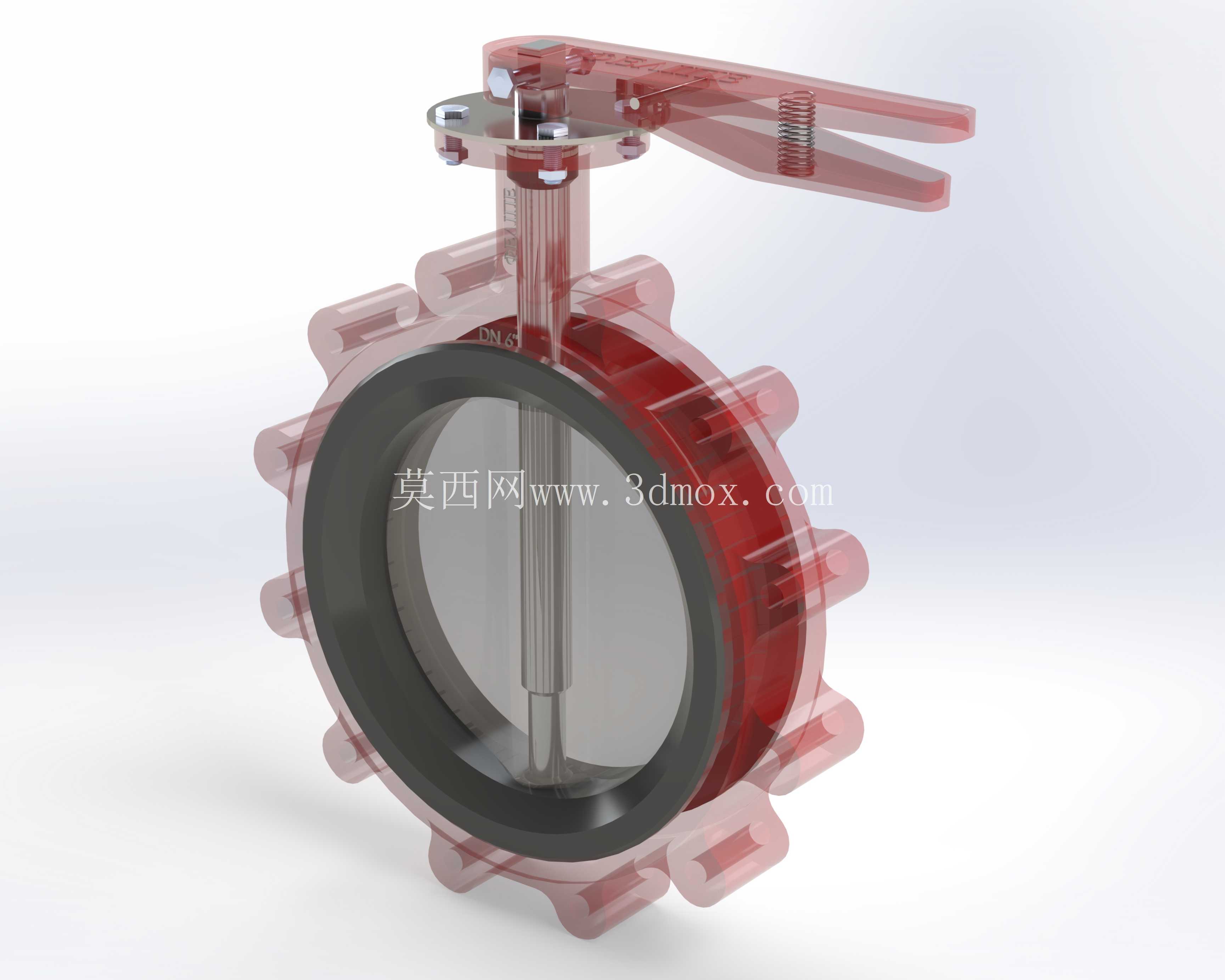

　　阀板采用流线型圆盘结构，截面做了等强度过渡设计，全开状态下阀板和管路轴线平行，介质流经阀板时的流阻系数仅为0.2左右，远低于同通径截止阀的流阻水平，不会在阀后形成明显的紊流区，能有效降低管路输送过程中的压力损失，减少泵送系统的能耗。阀杆和阀板的连接采用扁方加定位销的双重固定结构，避免长期开关过程中阀杆和阀板之间出现配合间隙，导致开关角度出现偏差，阀杆和阀体之间设置了两道O型密封圈，分别承担介质密封和外界防尘的作用，即使在有少量粉尘的户外安装场景，也不会出现外界杂质进入阀杆转动副造成卡涩的问题。

　　从安装边界来看，这款蝶阀的结构长度符合对夹蝶阀的通用安装尺寸规范，凸耳孔的中心距和同压力等级的法兰安装孔距完全匹配，不需要对现有管路法兰做任何改造就能直接替换安装，阀体顶部的手柄转动范围内没有突出的结构干涉，安装时只需要预留出手柄90度转动的操作空间即可，不需要额外设置支撑结构固定阀体，依靠两侧法兰的夹紧力和凸耳螺栓的固定就能保证长期运行的结构稳定性。在实际选型应用中，这类蝶阀通常适配清水、低压油品、无强腐蚀性的化工流体等介质，工作压力等级覆盖1.0MPa到1.6MPa的常规管路工况，日常操作时只需要定期检查阀杆位置的密封状态，当出现启闭扭矩变大的情况时，在阀杆和阀体的转动配合位置加注少量润滑脂就能恢复顺畅的操作手感，不需要对整体结构做拆解维护。建模过程中对各个配合面的公差做了对应设置，阀板和密封圈的配合面预留了合理的压缩量，既保证密封效果，又不会因为过盈量过大导致启闭扭矩超标，凸耳安装孔的位置度公差严格匹配法兰安装标准，避免现场安装时出现孔位不对中的问题，手柄的定位卡槽角度和阀板的转动角度做了精准对应，全关位置手柄和管路轴线垂直，全开位置手柄和管路轴线平行，现场操作人员不需要观察阀板位置，只需要看手柄的朝向就能快速判断阀门的开关状态，减少误操作的概率。
