通风管道用圆形法兰式蝶阀结构设计

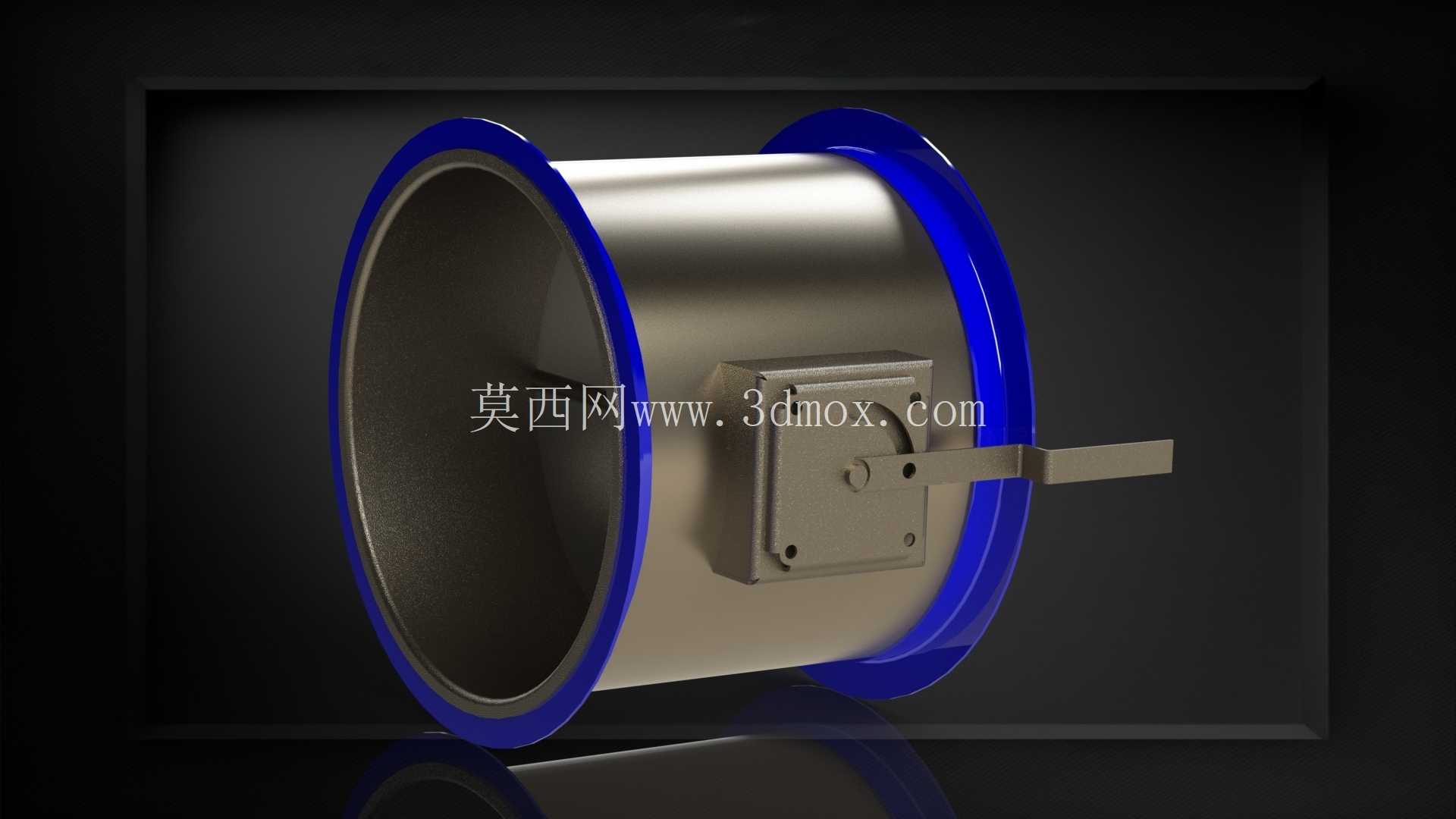

　　这款蝶阀主要面向低压通风、除尘管网、工艺排风系统的通断与流量调节场景，在工业厂房通风、环保除尘管路、暖通空调送风系统中应用广泛，安装时直接串接在对应管径的圆形风管之间，两端法兰与风管法兰通过螺栓紧固即可完成装配，不需要额外加装过渡连接件。从结构功能来看，该蝶阀通过阀瓣绕中心轴的旋转动作实现管路通断与开度调节，0度位置为全闭状态，90度位置为全开状态，中间开度可对应不同的通风量调节需求，阀杆端部的扳杆结构可直接手动操作，也可后续适配电动、气动执行器实现远程自动控制，满足不同工况的控制需求。

　　设计过程中首先明确了安装边界约束，两端法兰的外径、螺栓孔中心距、密封面宽度均匹配对应公称通径的圆形风管法兰标准，阀体整体轴向长度控制在常规风管蝶阀的安装尺寸范围内，不会额外占用过多管路安装空间，阀杆伸出端的操作机构位置预留了足够的手动操作空间，也不会与周边风管支吊架、保温层产生干涉。结构拆分设计阶段，将整个阀门拆分为阀体、阀瓣、阀杆、密封压盖、操作扳杆几个独立组件，每个零件单独建模时优先考虑加工工艺可行性：阀体采用卷圆加两端法兰焊接的结构形式，建模时预留了焊接坡口与焊后加工余量，阀瓣采用圆弧板结构，边缘做了倒角处理避免安装时刮伤密封件，阀杆与阀瓣采用扁位加紧固螺钉的连接方式，既保证扭矩传递可靠，也方便后期拆装维护。

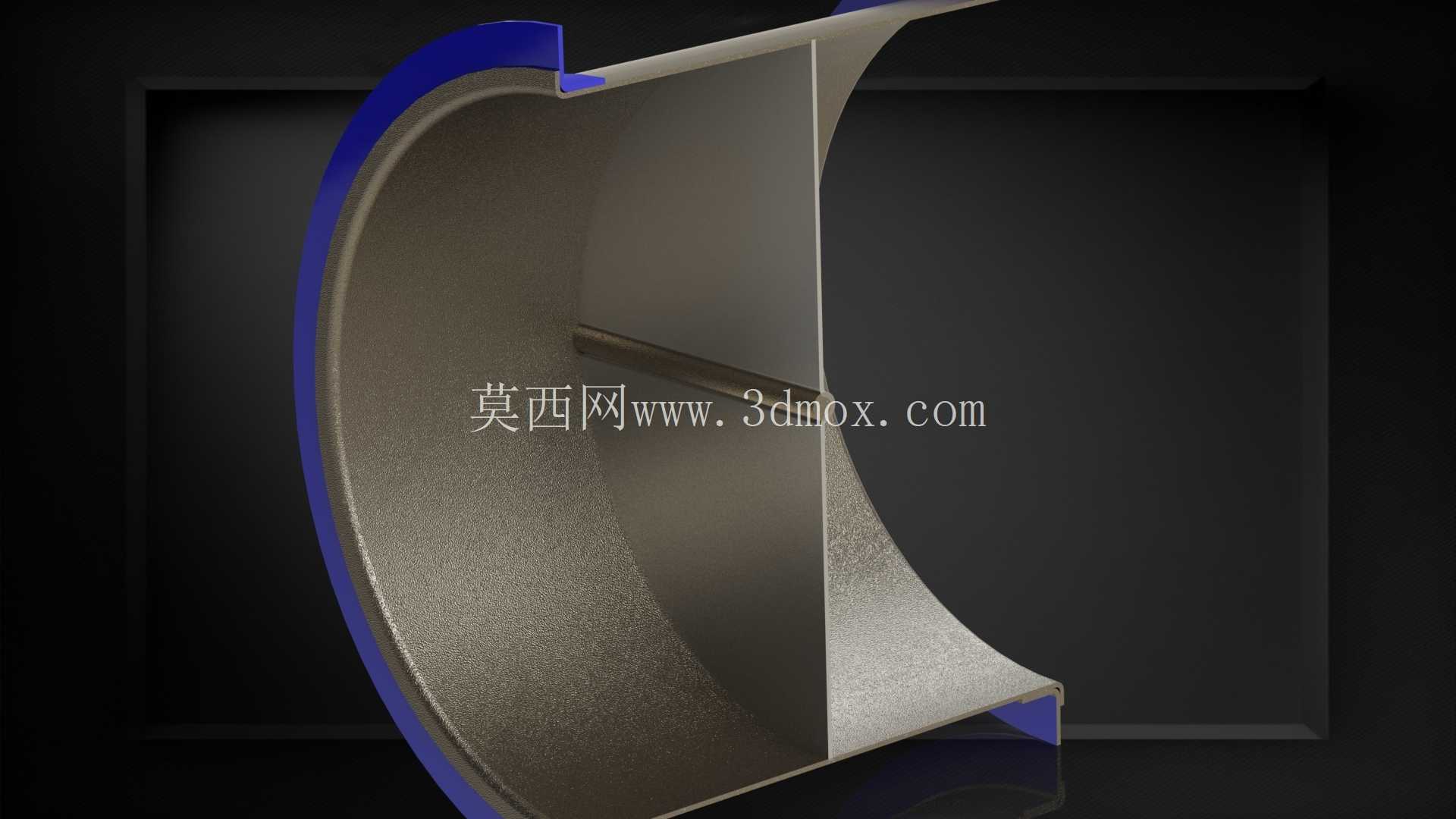

　　装配设计阶段重点验证了运动干涉问题，模拟阀瓣从全闭到全开的整个旋转行程，确认阀瓣外圆与阀体内壁之间预留了均匀的密封间隙，不会出现卡滞现象，阀杆与阀体上的安装轴孔配合公差选用间隙配合，保证转动灵活的同时不会出现过大的旷量，密封压盖通过螺钉固定在阀体外侧，压紧密封填料实现阀杆位置的密封，避免管路内的气体从轴孔位置泄漏。实际选型使用时，这款蝶阀适用于低压、无强腐蚀性的气体介质管路，工作压力不超过常规通风管网的压力范围，操作力矩较小，手动操作即可完成开度调整，不需要额外配置大扭矩执行机构。

　　建模过程中所有配合面均按照实际装配公差设定，没有出现过定义或者欠定义的配合问题，每个零件的建模特征都保留了完整的参数化尺寸，设计人员可以根据实际项目的管径需求，直接修改对应参数快速调整阀门规格，不需要重新搭建整体模型。另外在结构细节上，阀瓣的旋转中心与阀体中心完全重合，保证全行程中阀瓣与阀体的间隙均匀，关闭状态下密封面贴合紧密，能够满足通风管路的漏风率要求，操作扳杆上预留了开度指示标记的安装位置，现场操作人员可以直观判断当前阀门的开度大小，方便系统调试与日常运维。
