工业协作机械臂连接臂结构设计

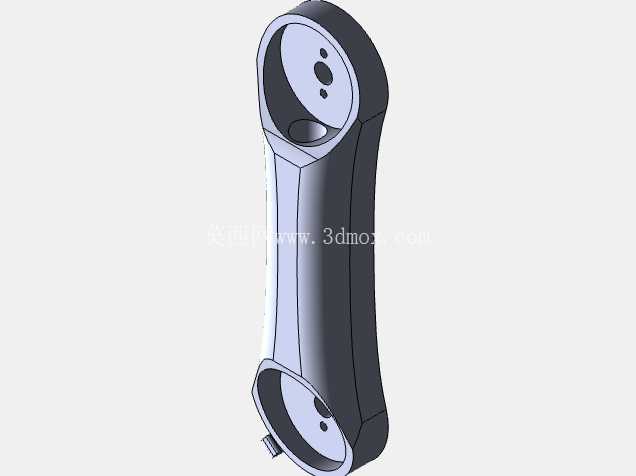

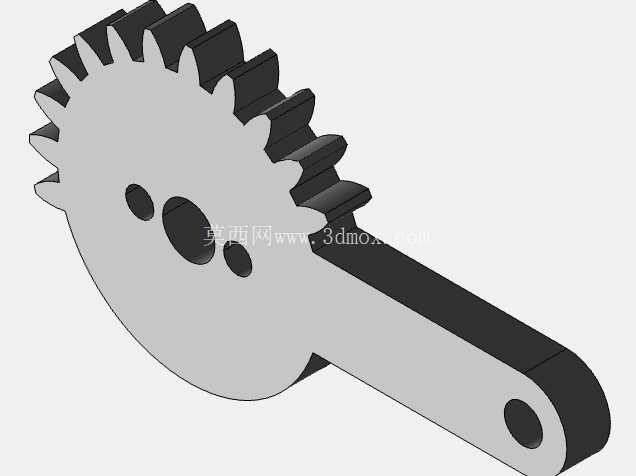

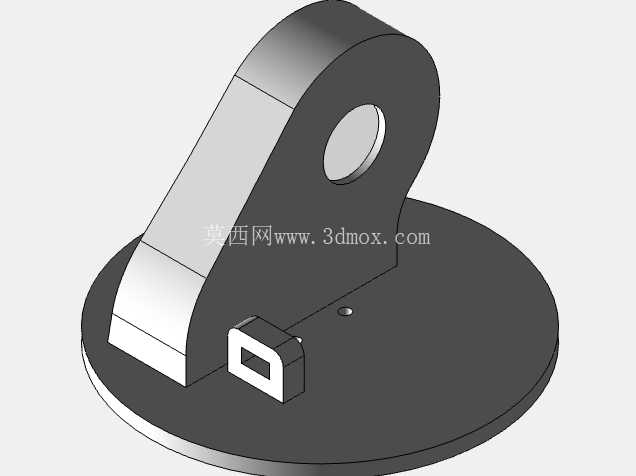

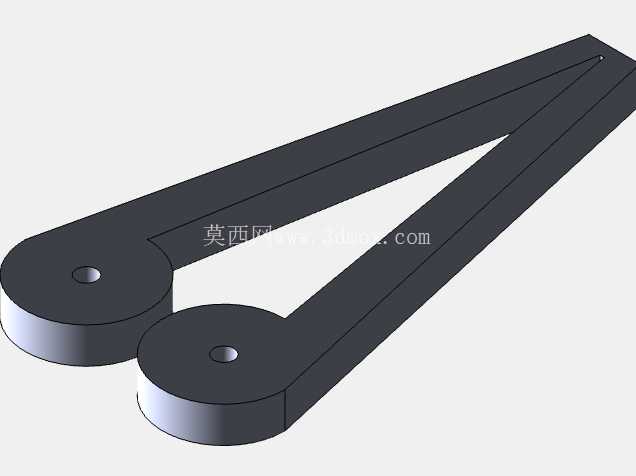

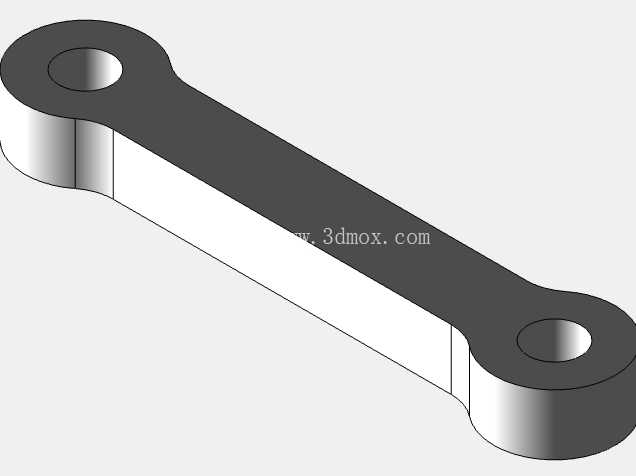

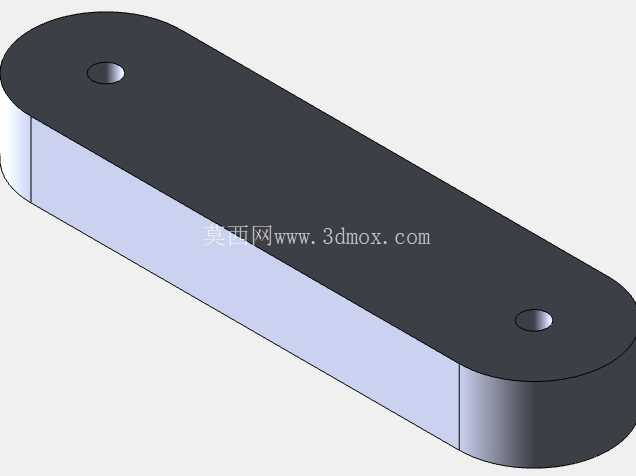

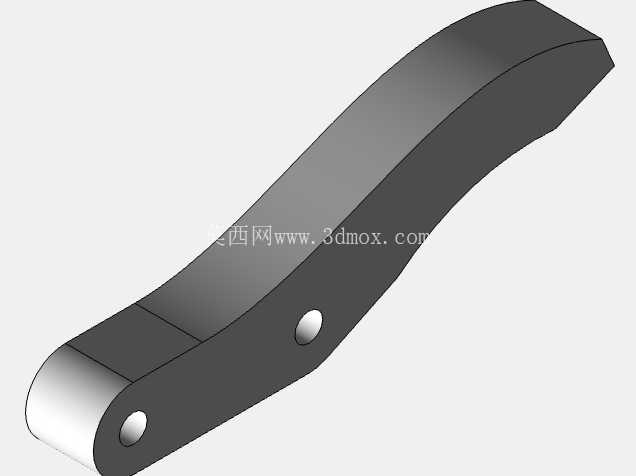

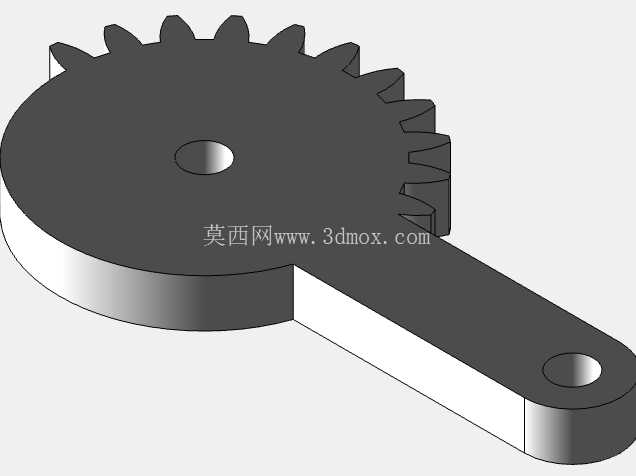

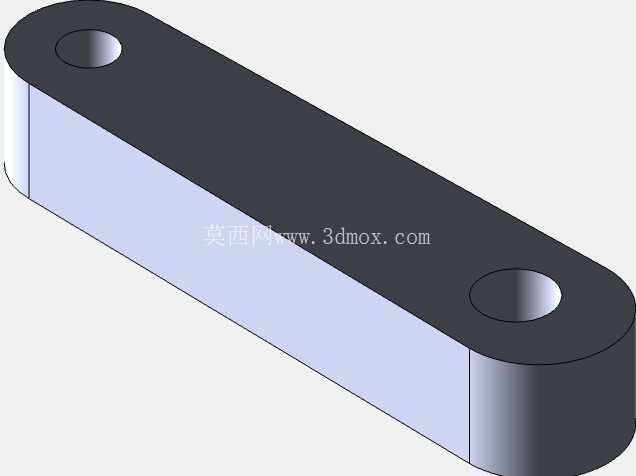

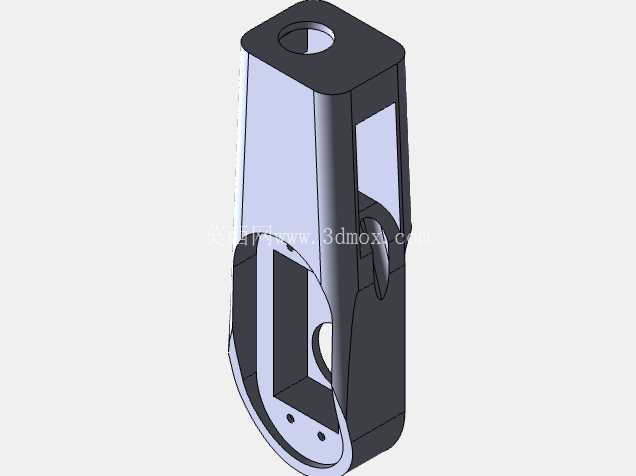

　　该结构件为多关节工业协作臂的中段连接臂主体，主要承担小臂与腕部组件的载荷传递、运动导向功能，常见于3C电子装配、轻载物料搬运、实验室自动化采样等场景的桌面级机械臂单元，适配额定负载3-5kg的作业工况，可配合末端执行器完成元器件插装、小型工件转运、试剂精准移取等重复性作业动作。从结构设计逻辑来看，该构件采用一体化压铸成型思路，整体为变截面流线型壳体结构，两端设置同轴度要求极高的铰接安装位，分别对应上一级关节的输出端连接与下一级腕部关节的输入端对接，安装孔位采用沉孔设计，既可以保证紧固件安装后不突出构件外表面，避免运动过程中与周边管线、防护结构产生干涉，也能通过孔位的公差配合保证关节转动的同轴精度，减少长期运行后的关节偏磨问题。

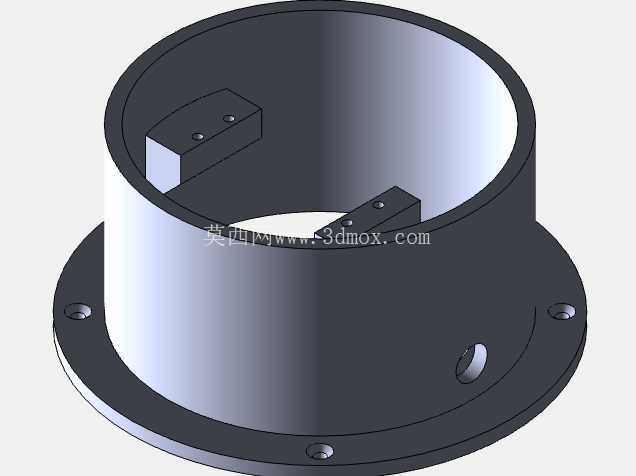

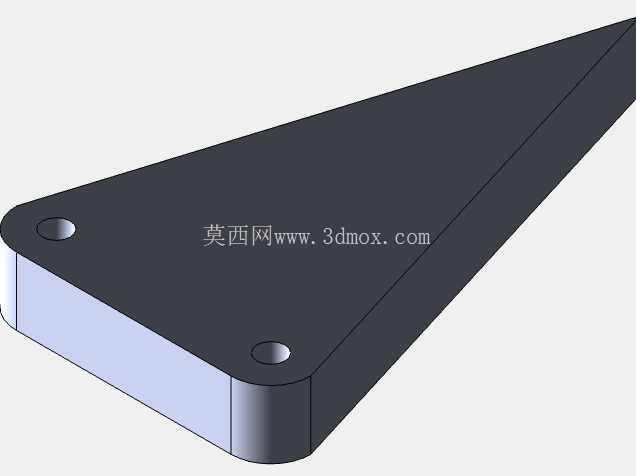

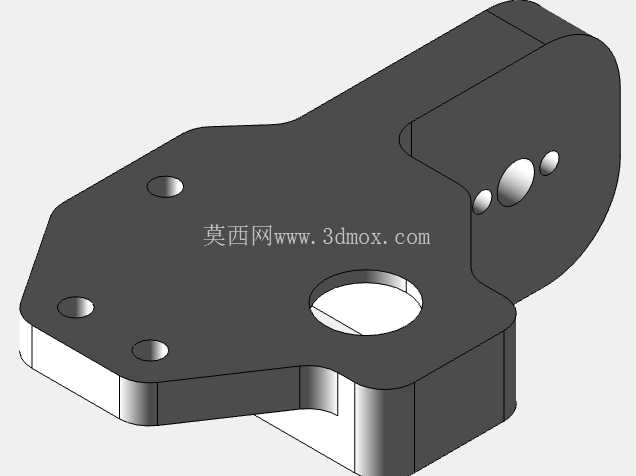

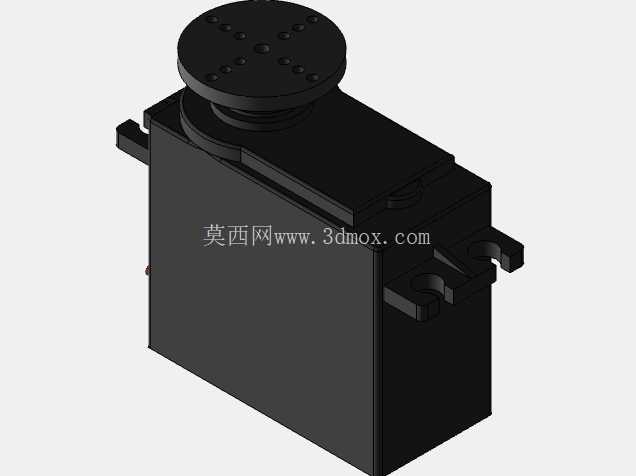

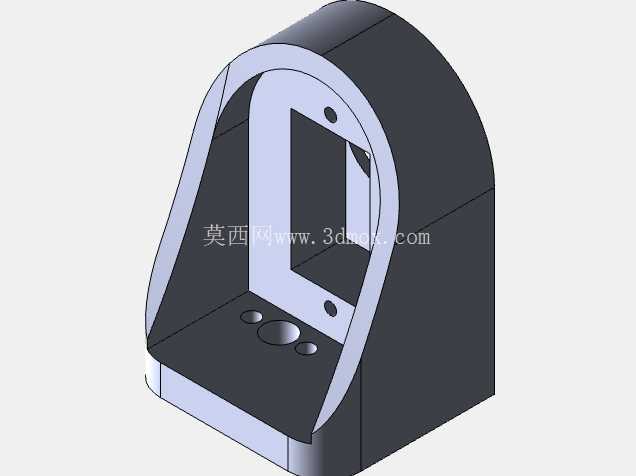

　　构件中部的内凹型腔预留了伺服电机动力线、编码器信号线的走线空间，走线槽沿臂体曲率走向布置，可避免机械臂在多自由度转动过程中管线出现过度弯折、拉扯的问题，同时臂体侧面的减重槽设计在保证整体结构刚性的前提下，有效降低了臂体自身重量，减少关节驱动端的惯量负载，提升机械臂运动过程中的响应速度与定位精度。从安装边界来看，该臂体两端铰接位的中心距为常规桌面级协作臂的标准尺寸区间，上端安装面的定位止口可与大臂输出法兰快速对位，下端安装位的孔组排布适配主流的谐波减速器输出端安装规格，无需额外设计转接法兰即可完成装配，臂体最大外轮廓尺寸控制在紧凑区间内，可保证机械臂在折叠收纳状态下的整体体积满足桌面部署的空间要求，运动过程中臂体的外轮廓不会超出安全防护栏的设定边界，适配紧凑工位的自动化改造需求。

　　在实际工况适配方面，该臂体的外形曲面经过曲率优化，运动过程中不会出现尖锐棱角剐蹭操作人员的风险，表面的圆弧过渡设计也减少了压铸成型后的应力集中问题，提升构件的抗疲劳强度，可承受长期往复回转运动带来的交变载荷，两端安装位的轴承配合面经过精加工处理，表面粗糙度满足转动配合的要求，可减少关节转动过程中的阻尼波动，保证机械臂低速运动时的平稳性，避免末端执行器出现抖动问题。

　　针对压铸工艺的成型特性，该构件的壁厚设计保持均匀过渡，没有出现急剧的壁厚变化，可有效降低压铸过程中出现缩孔、冷隔等成型缺陷的概率，两端安装孔位的周边设置了局部加强筋，既可以提升安装位的结构强度，也能作为压铸过程中的料流通道，保证金属液快速填充到型腔的各个位置，提升成型良品率。在管线布置的细节设计上，臂体内部的走线槽设置了多个管线固定卡扣位，可将动力线与信号线分开固定，避免动力线的电磁干扰影响编码器信号的传输稳定性，同时走线槽的出入口处设置了圆角护边，可避免长期运动过程中管线与臂体硬接触出现外皮磨损的问题，提升设备长期运行的可靠性。
