图兹拉玛工业作业机器人结构设计

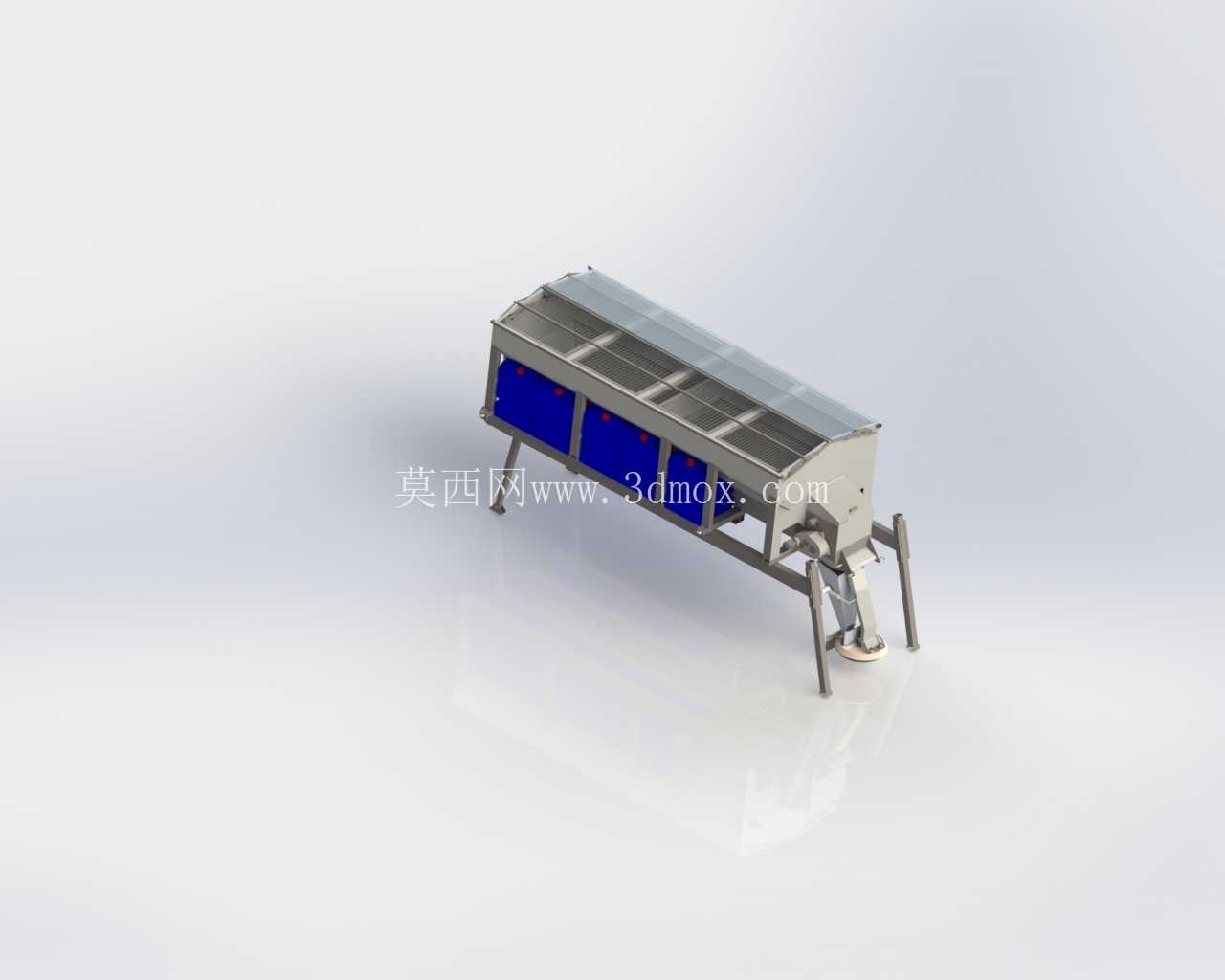

　　在压铸生产车间的高温高湿作业环境中，这类配套作业机器人主要承担压铸工序后工件的取件、转运、冷却辅助等重复性操作，替代人工完成靠近高温模具、重负载搬运的危险工位作业，适配160吨到800吨吨位的常规冷室压铸机产线布局，可直接对接压铸机的开模信号完成联动作业，无需人工触发操作指令。从整体结构来看，设备采用长条形卧式主机身搭配四支可调式支撑脚的布局，主机身长度方向预留了多组模块化功能舱位，可根据实际产线需求加装冷却喷淋、工件检测、废料剔除等功能模块，支撑脚底部设计有可调地脚结构，安装时可根据车间地面平整度调整水平度，调整行程范围覆盖±25mm，无需额外加工预埋安装基础，适配多数压铸车间的现有地面条件。

　　机身顶部采用半封闭防护盖板设计，既可以阻挡车间内的铝屑、脱模剂雾气侵入内部传动结构，又预留了散热间隙避免内部驱动元件长时间运行积热，侧面的蓝色舱门为快拆式结构，日常维护时无需拆卸整体机身外壳，即可快速接触到内部的传动带、气管线路、驱动电机等易损部件，单扇舱门的拆卸操作无需专用工具，单人即可在5分钟内完成单侧舱门的拆装，大幅缩短日常维护的停机时间。末端执行器安装在机身前端的伸缩摆臂结构上，摆臂的水平回转角度覆盖0到180度范围，垂直升降行程可适配压铸机开模后取件位到后续冷却工位、输送带工位的高度差，末端取件结构采用夹爪与真空吸附组合的设计，可针对不同外形的压铸件切换夹持方式，针对带平整面的壳体类压铸件可采用真空吸附减少夹痕，针对结构复杂的支架类压铸件可切换为夹爪夹持保证抓取稳定性。

　　设计过程中优先考虑了压铸车间的恶劣工况适配性，所有外露的传动部件都加装了耐高温防腐蚀的防护套，气管线路全部采用内置走线方式，避免脱模剂、铝液飞溅造成线路老化破损，机身的整体宽度控制在1.2米以内，安装时可直接布置在压铸机与后续冷却输送线之间的预留间隙中，不会额外占用过多车间通道空间，设备的进出气接口、电源接口都集中布置在机身尾部的接线舱内，现场布线时可统一从设备后侧走线，避免管线横跨作业通道造成安全隐患。

　　在运动逻辑设计上，设备的运行轨迹可根据现场产线布局自定义设置，取件、回转、放件、复位的动作节拍可匹配压铸机的生产周期，最快可适配15秒一模的高速压铸生产节奏，运行过程中摆臂的加减速曲线做了平滑处理，避免高速启停时产生的晃动导致工件脱落，机身内部的传动结构采用同步带加线性导轨的组合，重复定位精度控制在±0.2mm以内，可保证每次取件都能精准对准模具型腔内的工件位置，不会出现碰伤模具型腔的问题。针对不同规格压铸件的作业需求，设备的末端执行器接口采用标准快换结构，更换不同的夹治具无需重新校准原点位置，更换后可直接调用预设的作业程序，适配多品种小批量的压铸生产场景，机身侧面预留的扩展接口可直接对接周边的冷却水槽、切边机、输送带等设备，实现从压铸取件到后续工序的全流程自动化转运，无需人工中转搬运。
