气动式双指机器人夹持执行机构设计

项目分类:工业机器人 发布时间:2026-07-14 ID:1196977
  • 气动式双指机器人夹持执行机构设计
  • 气动式双指机器人夹持执行机构设计
  • 气动式双指机器人夹持执行机构设计
  • 气动式双指机器人夹持执行机构设计
  • 气动式双指机器人夹持执行机构设计
  • 气动式双指机器人夹持执行机构设计
  • 气动式双指机器人夹持执行机构设计
  • 气动式双指机器人夹持执行机构设计
  • 气动式双指机器人夹持执行机构设计

这套夹持执行机构主要面向工业自动化产线的工件抓取转运场景,可适配小型压铸零件、机加工件的上下料工位,也可集成到教学实训平台完成运动学演示与结构原理展示。从实际应用角度看,这类双指夹爪在3C电子装配、小五金件分拣、压铸毛坯取件场景中使用率极高,相比三指或柔性夹爪,双指平动结构的控制逻辑更简单,夹持力输出稳定,维护成本更低,适合对节拍要求较高的连续生产工位。

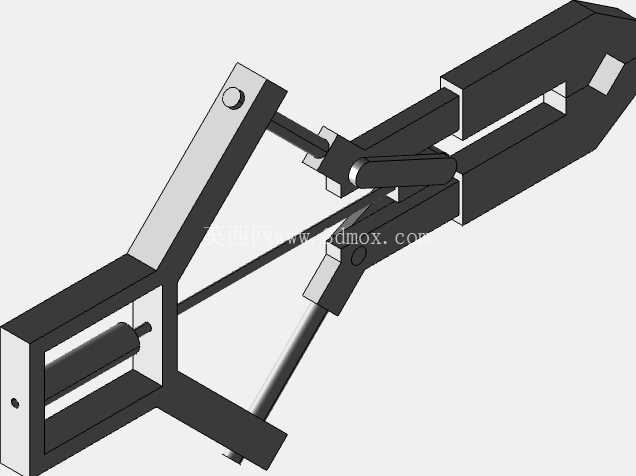

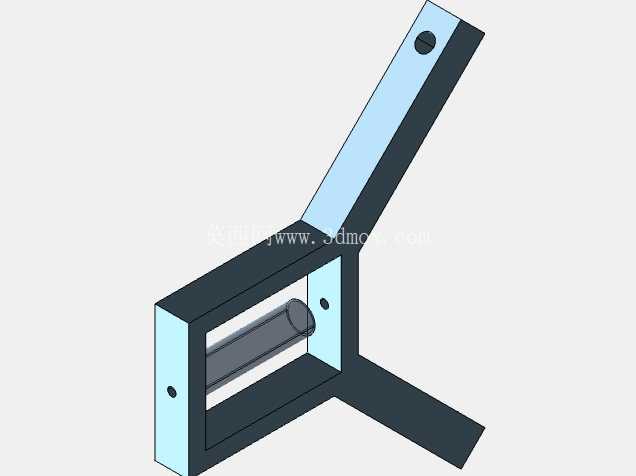

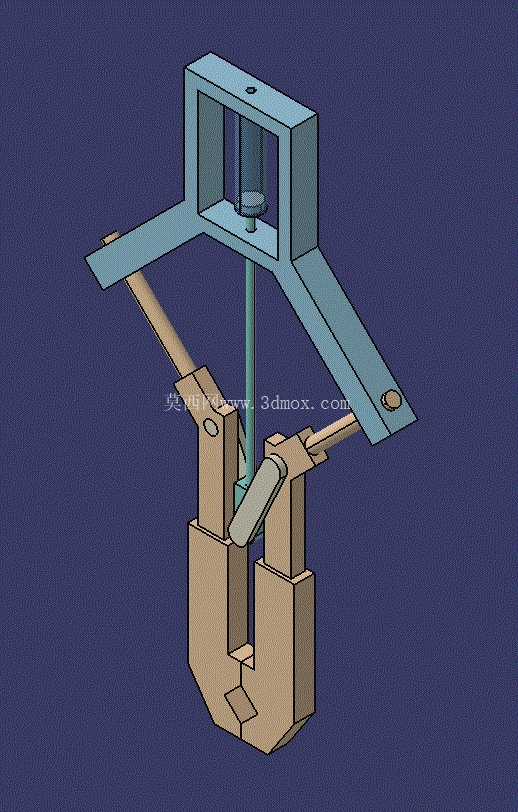

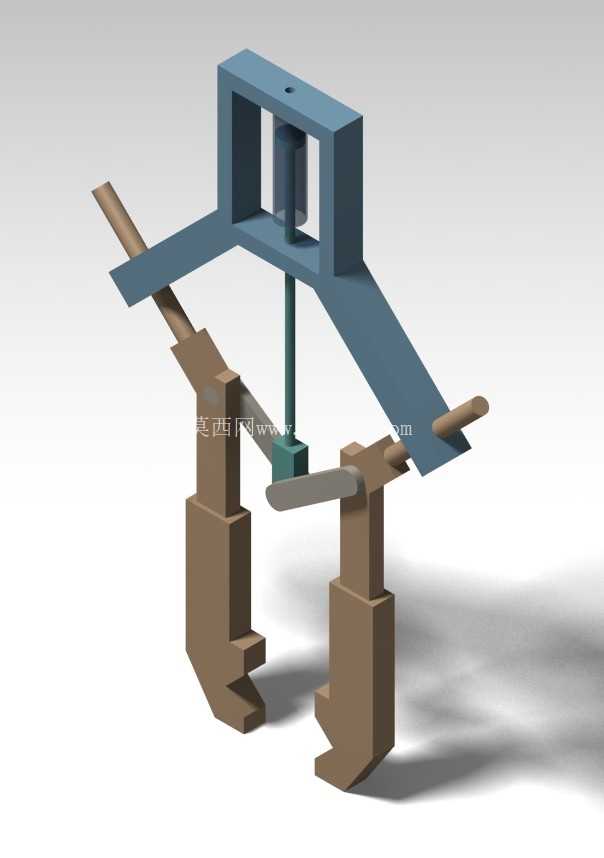

整个机构的动力输入采用单气缸直驱形式,气缸竖直布置在顶部安装架中心位置,活塞杆向下延伸连接驱动块,通过对称布置的斜向滑槽带动两侧夹指完成同步开合动作,这种斜楔传动的结构没有额外的齿轮或连杆传动间隙,开合动作的同步精度可以控制在0.1mm以内,不会出现两侧夹指动作错位导致的工件偏夹问题。顶部的门型安装架预留了标准安装孔位,可以直接对接工业机器人的末端法兰,也可以固定在直线模组的滑台上作为固定工位的夹取机构使用,安装架的两侧延伸出的导向翼板为夹指的运动提供了侧向支撑,避免夹指在夹持较重工件时出现侧向形变。

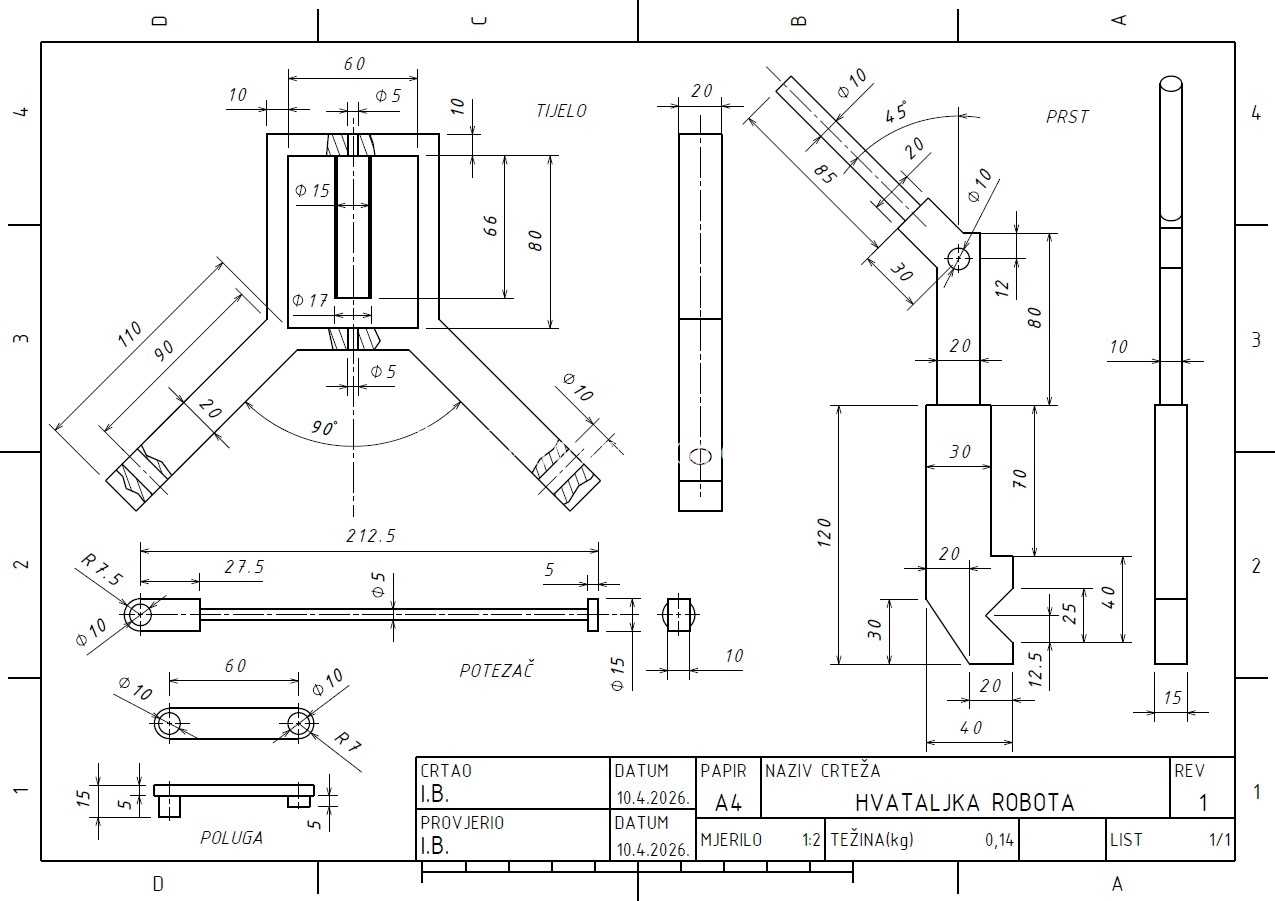

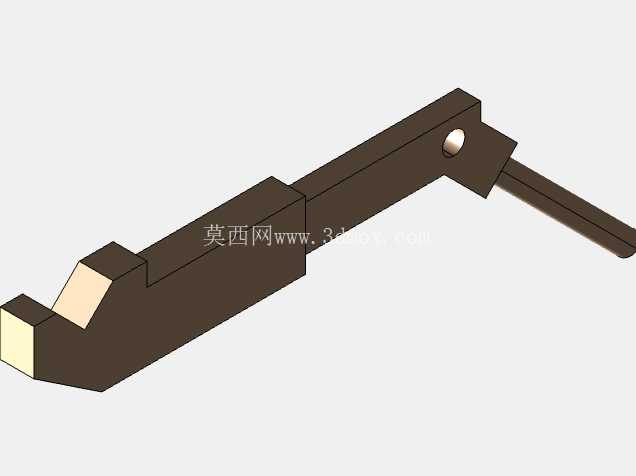

夹指部分采用L型结构设计,夹持端做了阶梯式卡位,既可以夹持方形的块状工件,也可以适配轴类零件的外圆夹持,夹指的开合行程可以通过调整驱动块上滑槽的长度进行适配,常规配置下的单边开合行程为25mm,可夹持的工件直径范围在10mm到50mm之间,整体机构的总高度控制在180mm,宽度在开合到最大位置时为220mm,安装法兰的尺寸匹配主流六轴工业机器人的末端安装标准,不需要额外设计转接板即可完成装配。

从设计思路上看,这套机构优先考虑了加工与装配的工艺性,所有零件都采用规则的方块与柱体结构,没有复杂的曲面特征,普通的铣床与线切割设备即可完成全部零件的加工,装配时不需要专用工装,按照装配顺序依次将气缸、驱动块、夹指、导向销装入安装架即可完成组装,后期维护时只需要定期检查导向销的磨损情况,更换磨损的铜套即可恢复精度,不需要整体拆解机构。

在运动特性方面,整个开合动作的运动学关系为线性对应,气缸的伸出长度与夹指的开合距离呈固定比例,不需要复杂的运动学解算即可通过气缸的磁环开关信号判断夹指的开合位置,对于PLC控制的自动化产线来说,这种线性对应的特性可以大幅降低程序编写的复杂度,也能减少位置传感器的布置数量,只需要在气缸的两端设置到位检测开关即可完成整个动作的闭环控制。

夹持力的传递路径上,斜楔结构自带力放大效果,气缸输出的轴向推力通过斜面分解为夹指的水平夹持力,在0.5MPa的供气压力下,单边夹指的输出夹持力可以达到120N,足够夹持重量在2kg以内的金属工件,同时可以通过调整供气压力灵活调整夹持力大小,适配不同材质的工件抓取需求,避免夹持力过大夹伤软质工件,或者夹持力不足导致工件脱落。

机构的导向部分采用滑动配合形式,夹指与安装架之间的导向面做了加宽处理,接触面积更大,在承受偏载时的稳定性更好,相比导轨导向的结构,这种一体化的导向结构抗冲击能力更强,在压铸工位取件时可以承受工件脱模时的轻微冲击,不会出现导轨卡滞或者损坏的问题。夹指的末端预留了安装螺孔,可以根据实际抓取的工件形状更换定制的夹爪垫块,比如适配异形工件的仿形垫块、防滑的聚氨酯垫块等,不需要改动主体结构即可快速适配不同的生产需求。
