紧凑型肘节式铰链夹M4安装孔结构

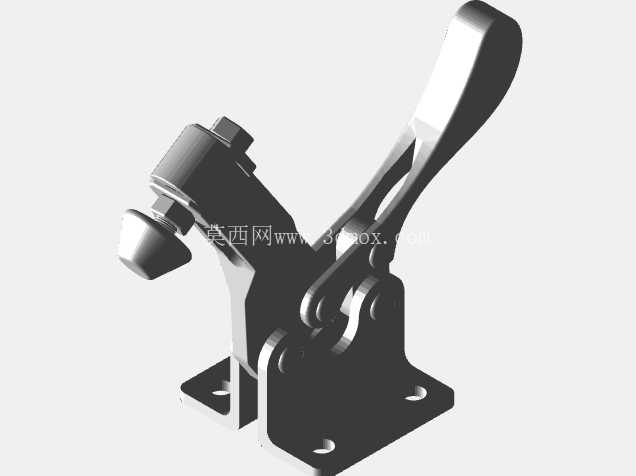

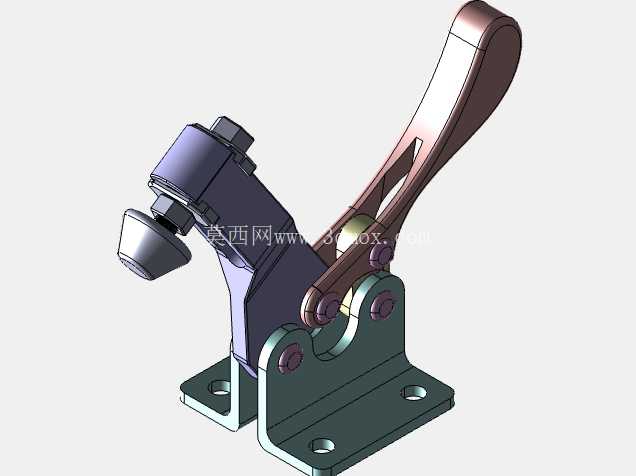

在轻工装配、小型零部件加工、电子组件预装这类需要频繁实现快速夹紧、松脱的作业场景里，肘节式铰链夹的应用占比一直不低，这类夹紧件不需要配套复杂的动力源，纯手动操作就能提供稳定的夹持力，相比螺纹旋紧类夹具，操作行程更短，开合效率能提升数倍，很适合工位上重复频次高、夹持力要求适中的装夹需求。这次拆解的这款紧凑型肘节铰链夹，专门针对安装空间受限的工位做了结构优化，底座预留的是M4规格安装孔，不管是直接锁在铝型材工作台上，还是固定在小型工装板、焊接定位治具上，都不需要额外做转接板，适配性很强。

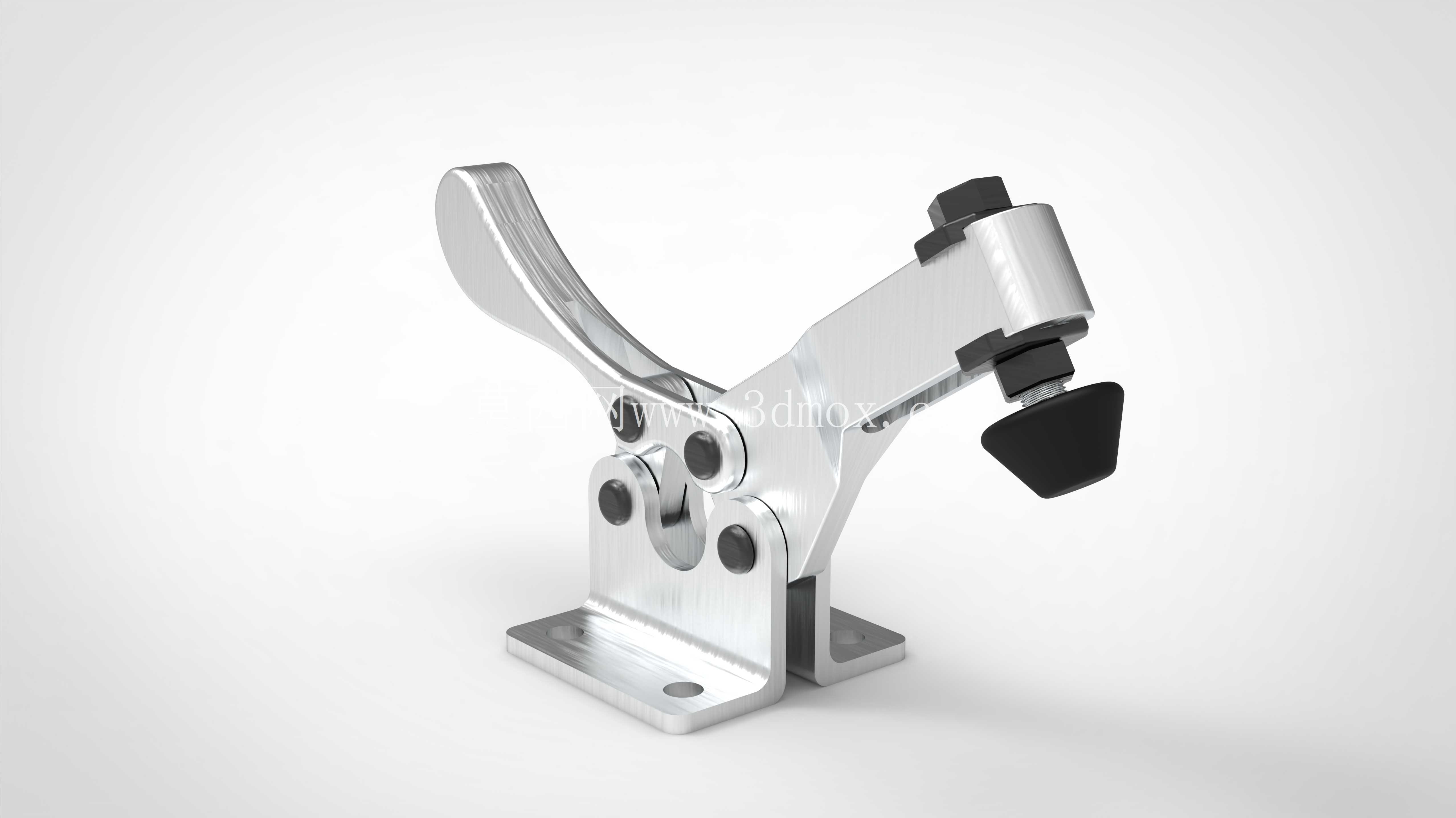

从实际功能逻辑来看，这款夹具的核心是利用连杆机构的死点位置实现夹紧自锁，当操作压头扳到夹紧位时，内部多组铰接的连杆会越过力的作用死点，这时候哪怕操作端撤去外力，被夹持的工件也不会出现松脱，只有主动反向扳动操作头，才能解除夹紧状态，这种自锁特性完全能应对轻型加工过程中的振动，比如小型塑料件的毛边修整、线束端子的压接辅助定位、薄铝板的钻孔定位这类场景，不会因为工位上的小幅振动导致夹头松脱、工件移位。夹头的接触端做了包胶处理，黑色的柔性接触头不会在被夹工件表面留下压痕，针对表面有涂装、阳极氧化层的工件，或者薄壁塑料件、印刷电路板这类怕刮伤的工件，能很好的保护工件表面质量，避免装夹造成的外观不良。

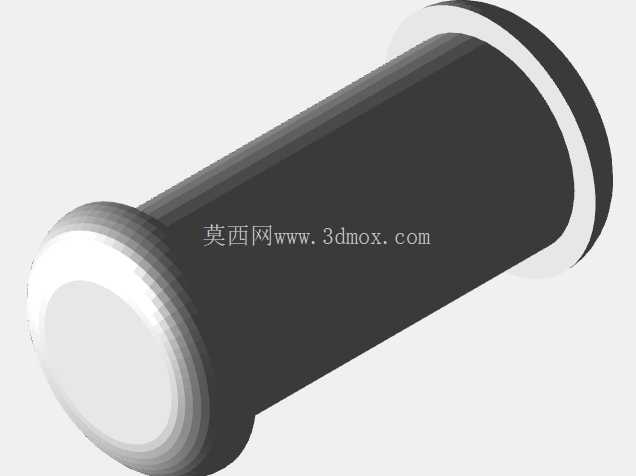

设计层面上，整个夹体采用了一体化的折弯加铆接结构，主体承力板是冲压成型的金属板材，各个铰接点用实心销轴做铆接固定，没有多余的紧固件，长期使用过程中不会出现螺丝松动导致的机构旷量。整个夹体的力传递路径做了优化，操作端的力臂长度经过匹配，普通人用单根手指就能完成扳动操作，不需要施加很大的握力，长时间重复操作也不会造成手部疲劳，很适合流水线工位上的高频次使用。底座的安装面做了铣平处理，两个安装孔的孔位公差控制在合理范围，安装时能保证夹体的垂直度，不会因为底座不平导致夹紧时夹头偏斜，出现夹持力不均的问题。

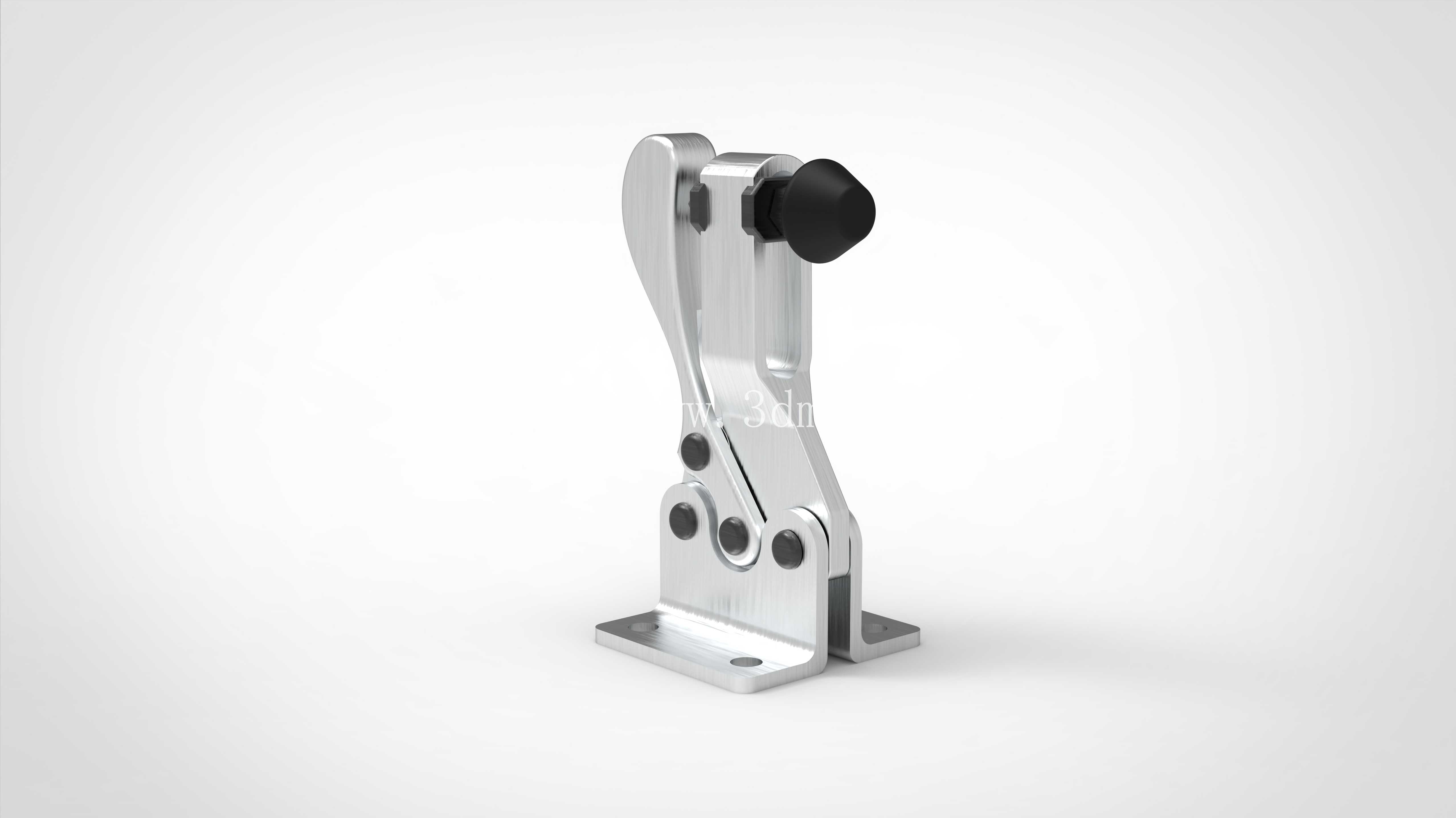

从安装边界尺寸来看，这款夹具的整体高度控制得比较低，竖直方向的占用空间比常规同夹持力的肘节夹小大概五分之一，在一些上下空间受限的工装里，比如安装在输送线侧方的挡停定位工位、小型测试治具的内部夹紧位，不会和周边的机构产生运动干涉。夹头的开合行程做了针对性设计，张开状态下夹头和底座安装面的距离足够放入常规厚度的工件，不需要额外垫高工件，夹紧行程的冗余量也能适配一定范围内的工件厚度公差，不用每次装夹都调整夹头位置。铰接位置的配合间隙控制得很小，夹紧状态下整个夹体没有明显的晃动，重复定位精度能满足轻型装配、定位的需求，不会因为间隙过大导致工件每次装夹的位置出现偏差。

在实际选型适配的时候，要注意这款夹具的夹持力范围属于轻型级别，适合夹持力需求在几十牛级别的场景，不能用来夹持需要大夹紧力的重型切削工件，不然会出现夹体变形、自锁失效的问题。安装的时候要注意M4安装螺丝的锁紧扭矩，不要过度锁紧导致底座变形，影响铰接机构的正常运动。日常维护也很简单，因为铰接点是铆接密封的结构，不需要频繁加注润滑油，定期清理铰接缝隙里的切屑、灰尘就可以保证机构的顺畅动作，在普通车间环境下的使用寿命能满足长期工位使用的需求，不会因为频繁开合出现快速磨损。
