花园门用M4螺丝孔锁存器结构设计

日常户外园林场景中，庭院门、栅栏门的闭合锁止一直是容易被忽略却直接影响使用体验的结构环节，这款适配M4螺丝安装的锁存器，正是针对户外轻型门扇的锁止需求开发的结构件。从实际使用场景来看，这类锁存器主要应用于私家花园木质栅栏门、庭院铁艺小门、园区绿化隔离栏的活动门扇上，替代传统的插销结构，解决普通插销易锈蚀、对位精度要求高、长期使用松动脱落的问题。

从功能特性上看，这款锁存器采用搭扣式锁止逻辑，固定座安装在门框侧，活动摆臂安装在门扇侧，门扇闭合时摆臂卡入固定座的限位槽内，通过摆臂端部的卡扣结构实现自动锁止，无需额外操作即可完成门扇的闭合固定，开启时只需扳动摆臂端部的扳动位即可脱开，操作力度经过适配设计，成年人单手即可完成操作，同时不会因为户外风力吹动门扇导致意外脱开。锁止结构的接触位置做了圆弧过渡处理，避免长期开关碰撞导致的结构磨损，摆臂与固定座的铰接位置预留了0.2mm的活动间隙，既保证摆臂转动顺畅，又不会出现过大的旷量导致门扇晃动。

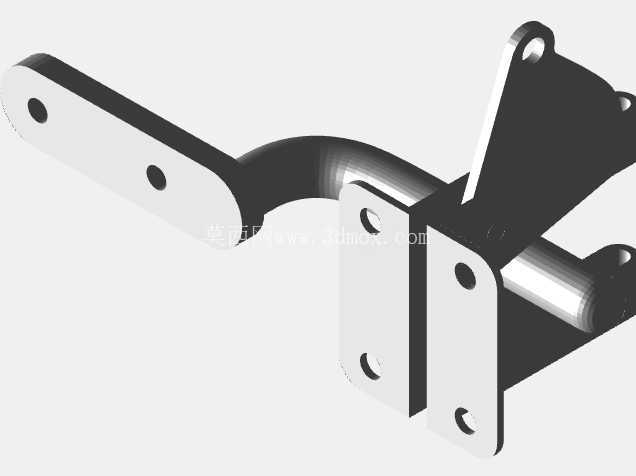

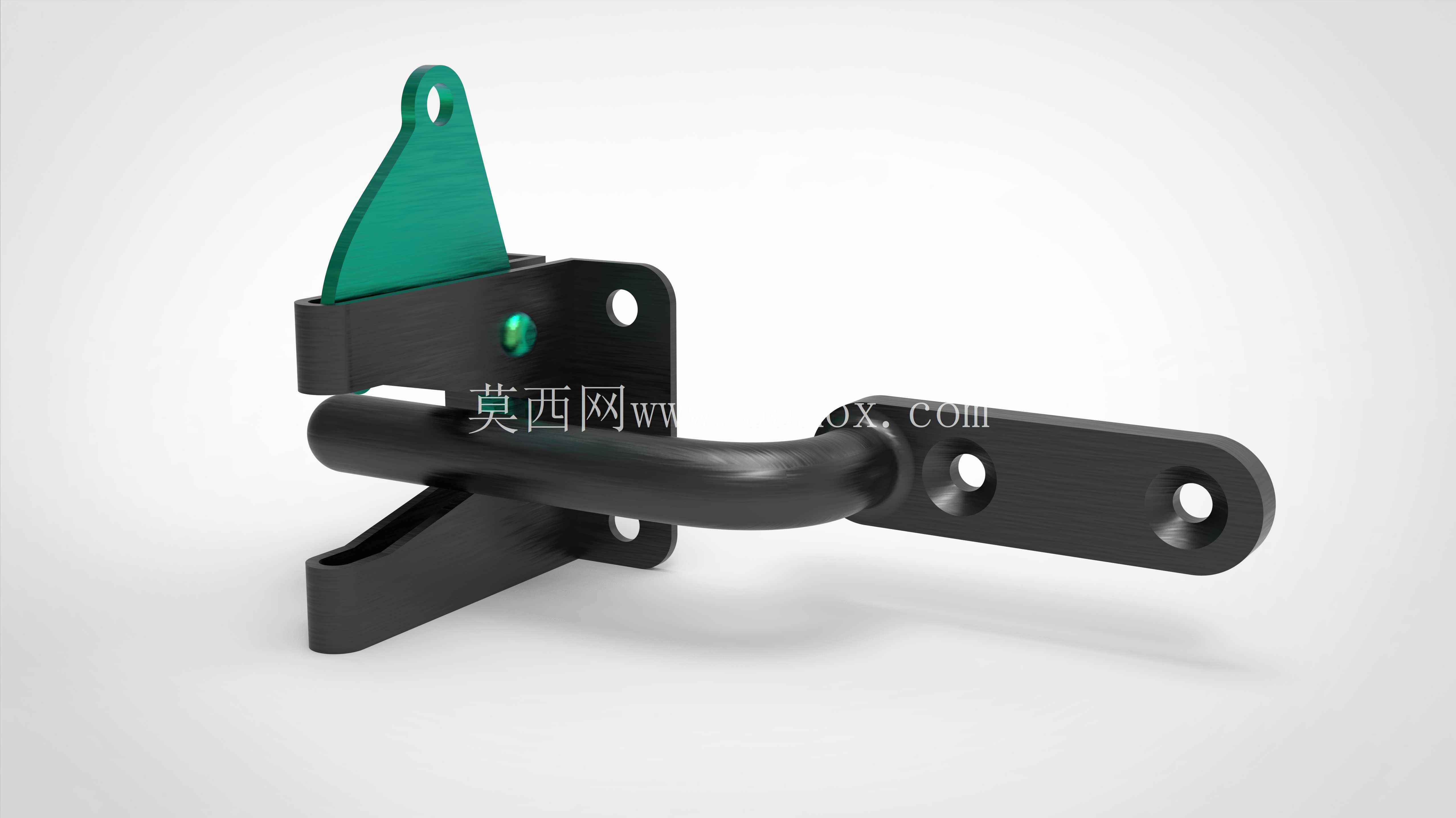

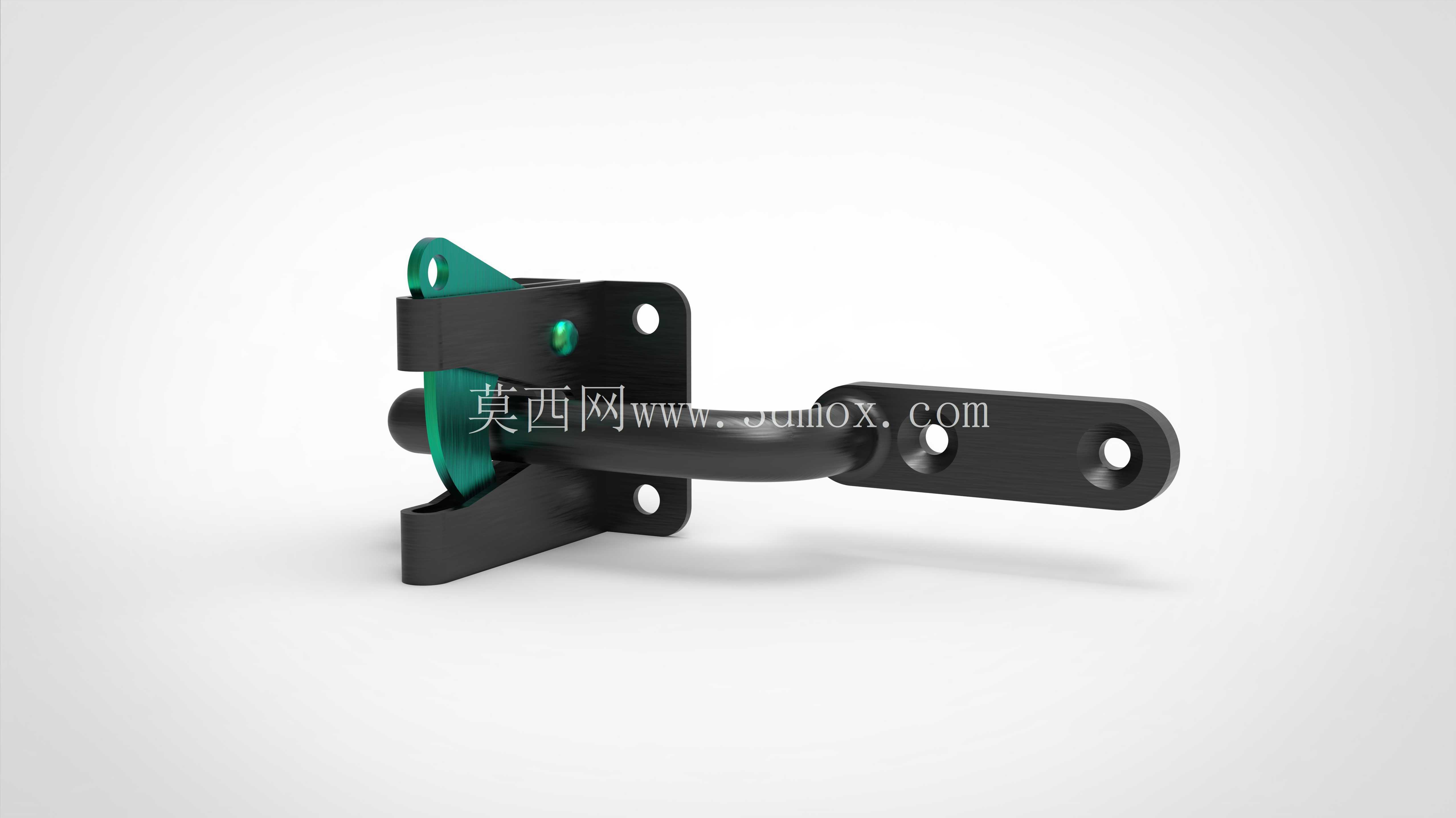

设计思路上，整体结构采用分体式设计，分为固定底座、活动摆臂、铰接销轴、弹性卡扣四个核心部件，固定底座上设置两个安装孔，活动摆臂的安装端同样设置两个安装孔，所有安装孔均适配M4规格的螺丝，安装时可以根据门扇与门框的实际间隙调整安装位置，适配10-30mm厚度的木质、铁艺、PVC材质门扇。固定底座的安装面做了防滑纹理处理，安装后螺丝锁紧时底座不会出现移位，摆臂的受力截面做了等强度优化，在经常受力的扳动位置增加了1.5mm的壁厚，避免长期扳动出现断裂，非受力位置做了减薄处理，在保证结构强度的前提下降低整体重量，减少材料消耗。弹性卡扣采用耐磨的工程塑料材质，与金属摆臂接触时不会产生金属碰撞的异响，同时具备一定的形变余量，即使门扇出现轻微的下垂变形，卡扣依然可以正常卡入锁止位，不会出现关不上门的情况。

外形尺寸与安装边界方面，固定底座的整体长宽尺寸为45mm*30mm，底座厚度为8mm，两个安装孔的中心距为25mm，安装孔直径为4.5mm，适配M4沉头螺丝安装，安装后螺丝头不会突出底座表面，避免刮蹭。活动摆臂的总长度为110mm，摆臂截面为12mm*8mm的矩形截面，摆臂安装端的两个安装孔中心距同样为25mm，与固定底座的安装孔规格一致，降低安装时的配件匹配难度。锁止状态下，摆臂与固定座的搭接量为15mm，足够的搭接量保证门扇在受到外力冲击时不会脱开，铰接销轴的直径为5mm，采用过盈配合压入固定底座的铰接孔内，摆臂的铰接孔与销轴之间为间隙配合，表面做了光滑处理，长期转动不会出现卡滞。安装时需要注意，固定底座与摆臂的安装面需要保持在同一水平面上，高度差不能超过2mm，否则会导致摆臂转动时与底座发生干涉，门扇关闭时的对位偏差允许范围为±3mm，在这个偏差范围内卡扣都可以顺利滑入锁止位，降低了现场安装的对位精度要求，适合非专业人员自行安装。

从实际使用的耐久性角度考虑，金属部件表面采用喷塑处理，可以适应户外日晒雨淋的环境，不会轻易出现锈蚀，弹性卡扣的材质添加了抗老化成分，在-20℃到60℃的环境温度范围内都可以保持足够的弹性，不会因为低温变脆或者高温变软失效。整体结构没有复杂的传动部件，日常使用几乎不需要维护，只需要定期清理铰接位置的灰尘杂物即可保证正常使用，相比传统的门锁结构，这款锁存器不需要在门扇上开孔，安装时只需要在表面拧入螺丝即可，不会破坏门扇的整体结构，特别适合已经安装完成的门扇后期加装锁止结构。
