Alimak SRIBS离心式安全制动装置结构设计

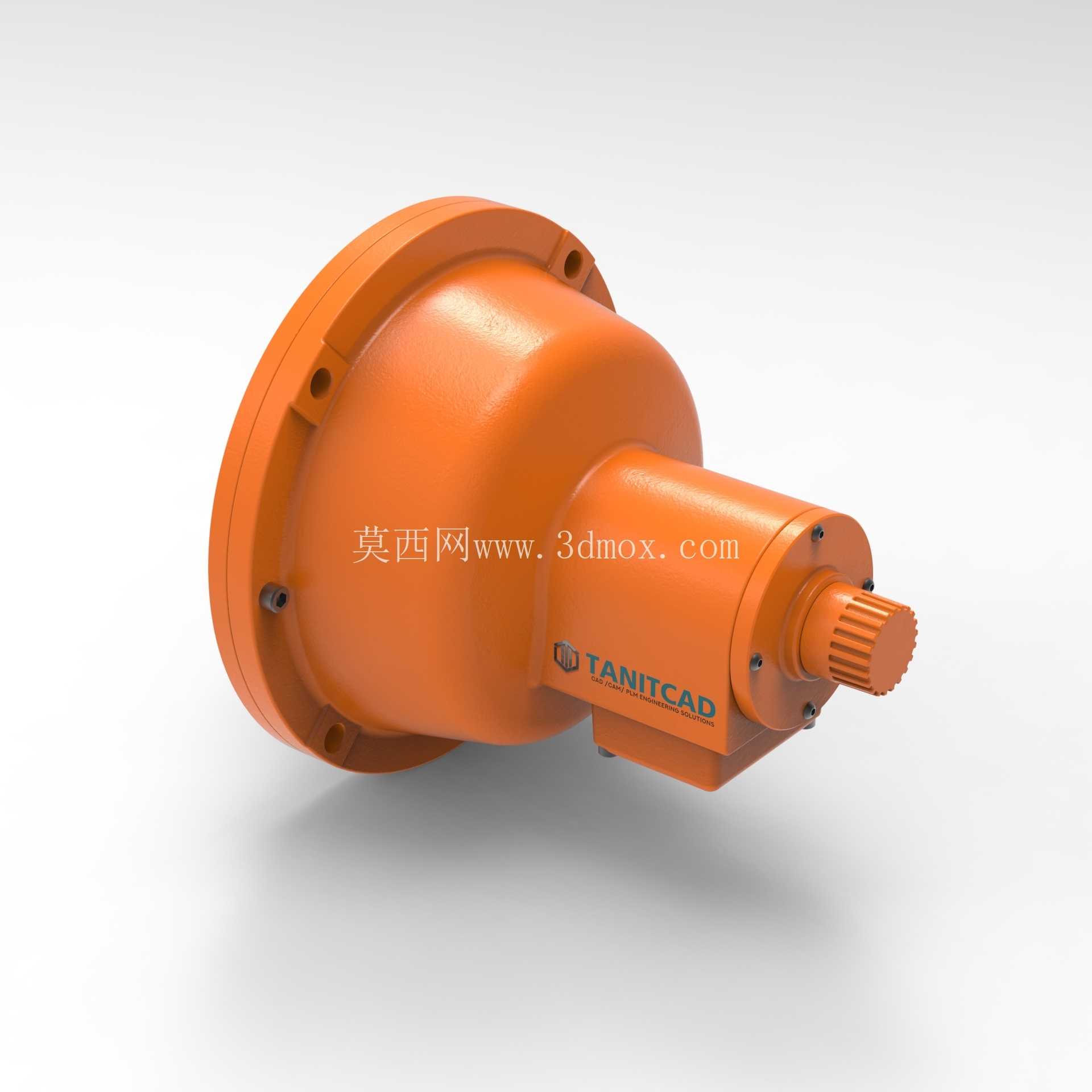

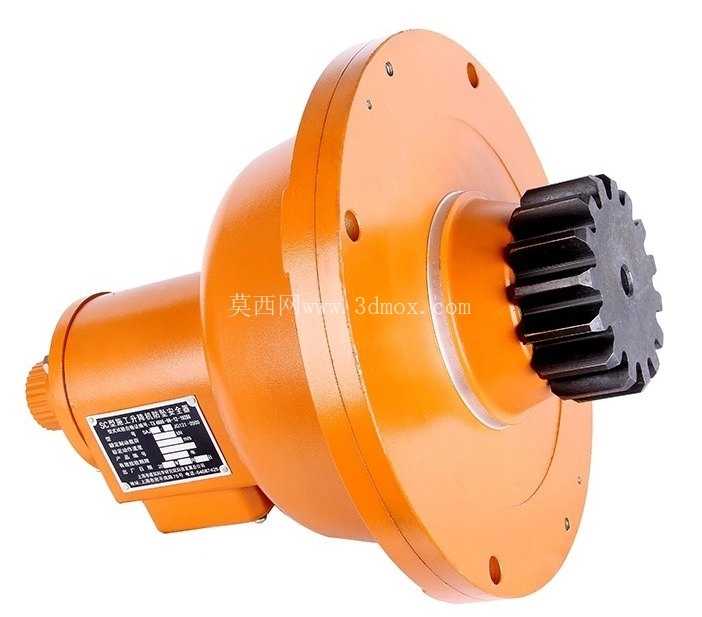

　　在垂直提升类设备的运行安全体系中，离心式安全制动器是最后一道被动防护屏障，主要应用于施工升降机、井道电梯、高空作业提升平台等依靠曳引、齿轮齿条或卷扬方式实现垂直位移的设备上，当设备运行速度超过额定阈值15%-25%区间时，该装置会在离心力作用下自动触发，无需外部电气信号或液压动力输入，纯机械结构的触发逻辑从根源上避免了电气失效、动力中断带来的防护失效风险。这款适配40-50kN载荷等级的离心安全制动器，采用剖分式壳体结构，整体外壳为铸造成型后做机加工处理，剖分面设置定位销孔与密封槽，既方便内部组件的装配检修，也能避免户外工况下粉尘、雨水侵入内部摩擦副与弹簧腔。

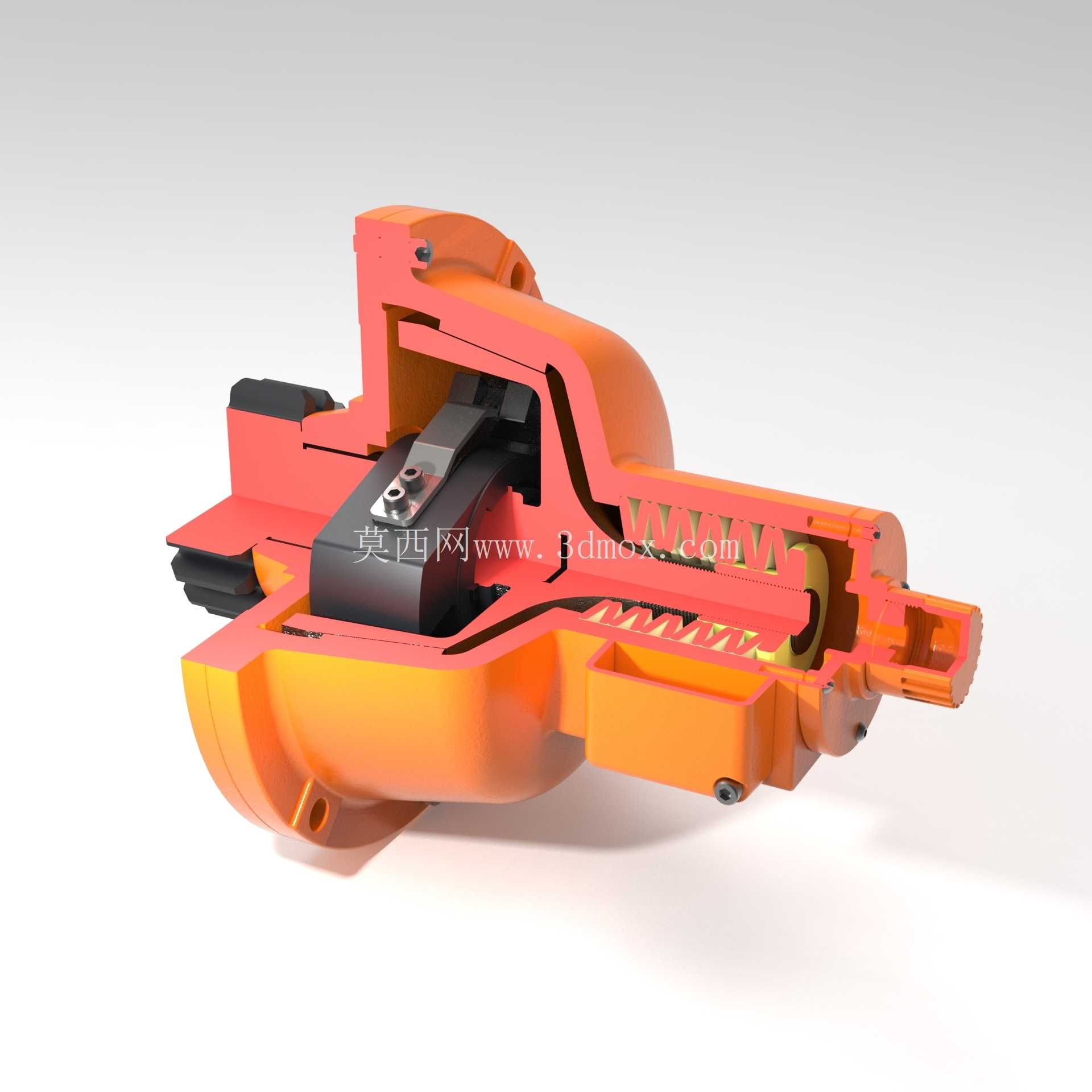

　　从结构布局来看，装置核心的离心甩块采用对称双组布局，每组甩块通过铰接销轴固定在中心旋转套上，铰接位置做了渗碳淬火处理，避免长期往复摆动带来的销轴磨损导致触发转速漂移；甩块与外壳内壁接触的摩擦面镶嵌了高耐磨铜基摩擦片，摩擦片通过沉头螺钉固定在甩块基体上，磨损后可单独更换，无需整体更换甩块组件，大幅降低后期运维成本。触发力的复位依靠圆柱螺旋压缩弹簧实现，弹簧预紧力可通过端部的调节螺塞进行微调，装配时可通过改变弹簧压缩量精准标定触发转速，避免批量生产中零件公差带来的触发转速偏差，调节位置设置在壳体端部的密封螺塞内侧，调试完成后可通过锁紧螺母固定调节位置，防止设备运行过程中振动导致螺塞松动。

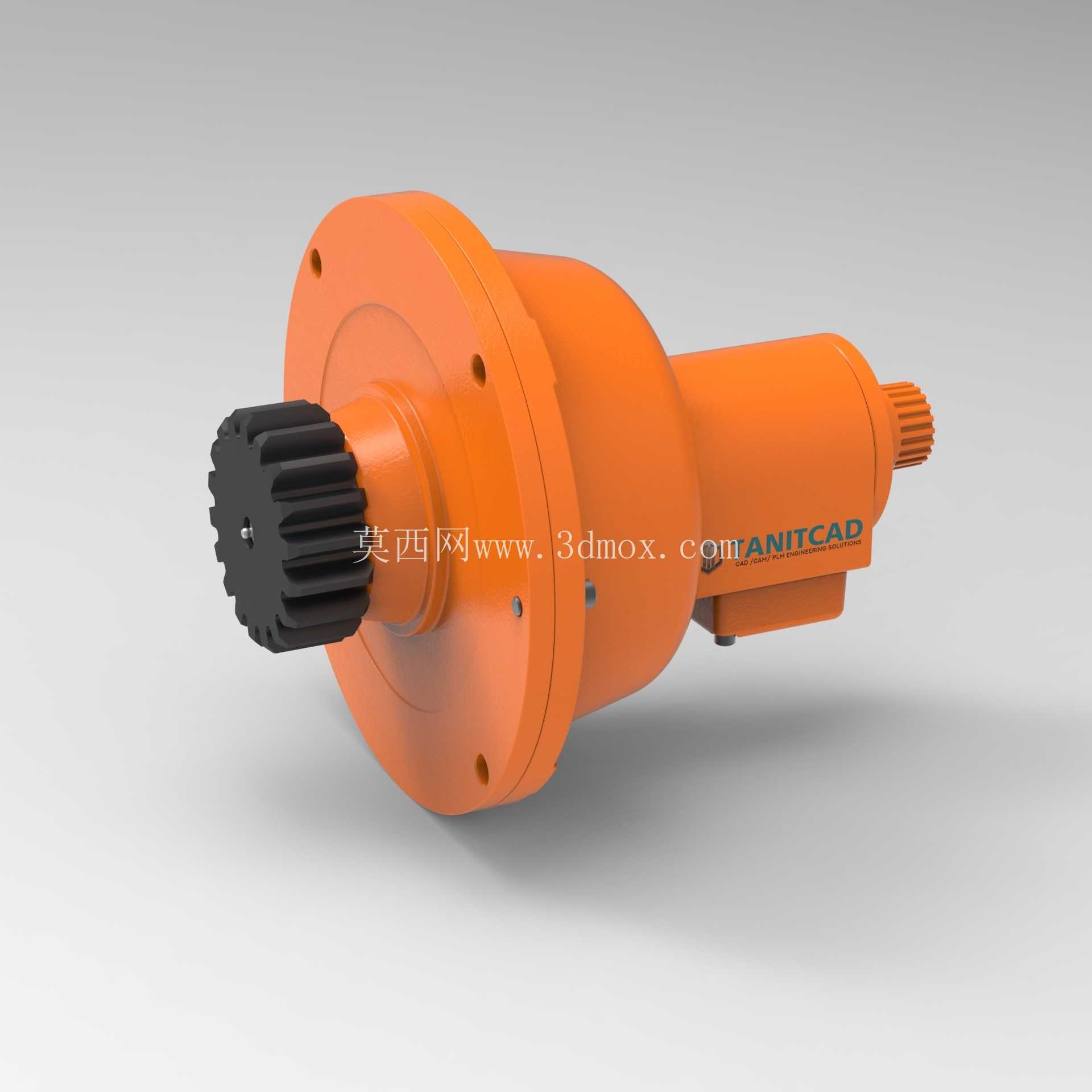

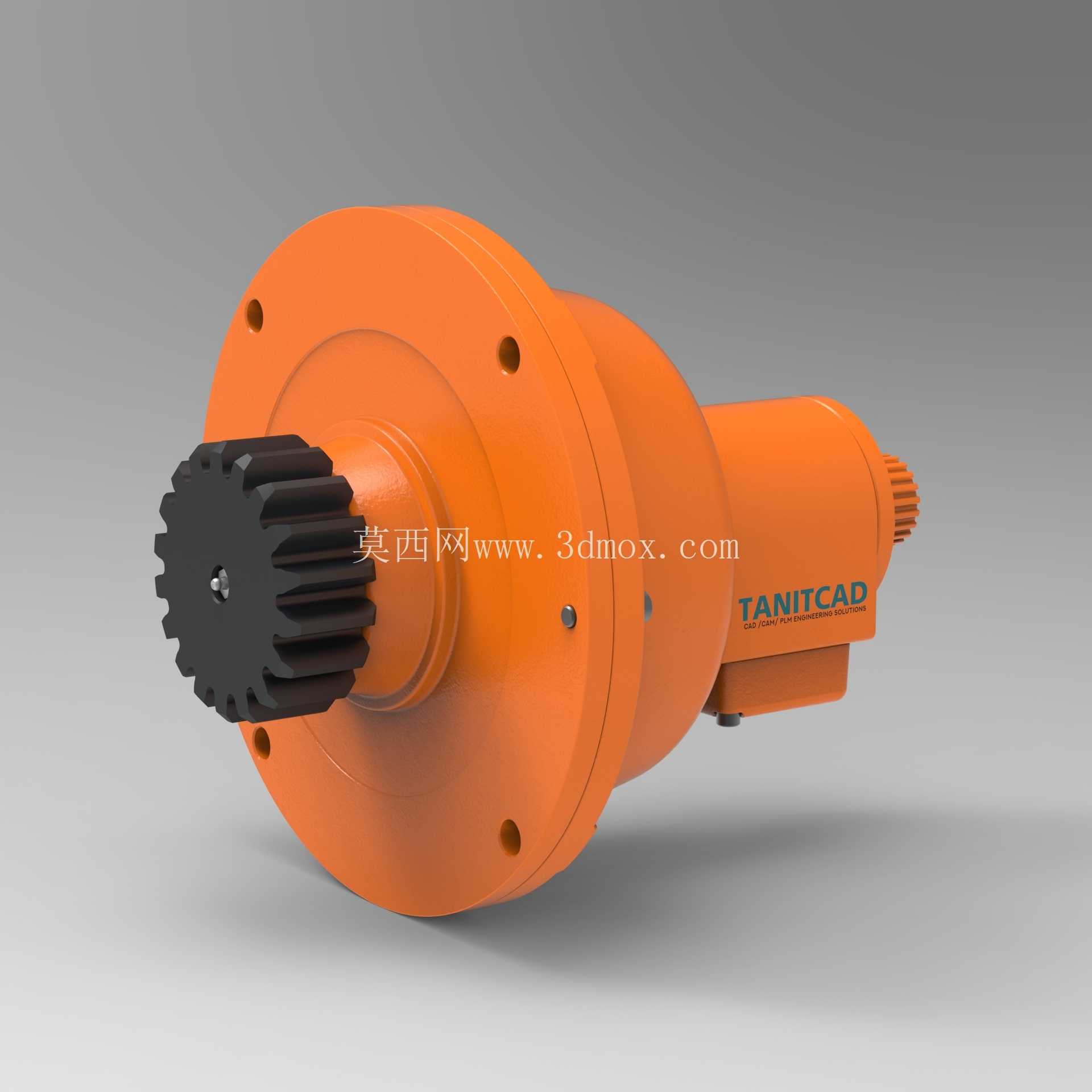

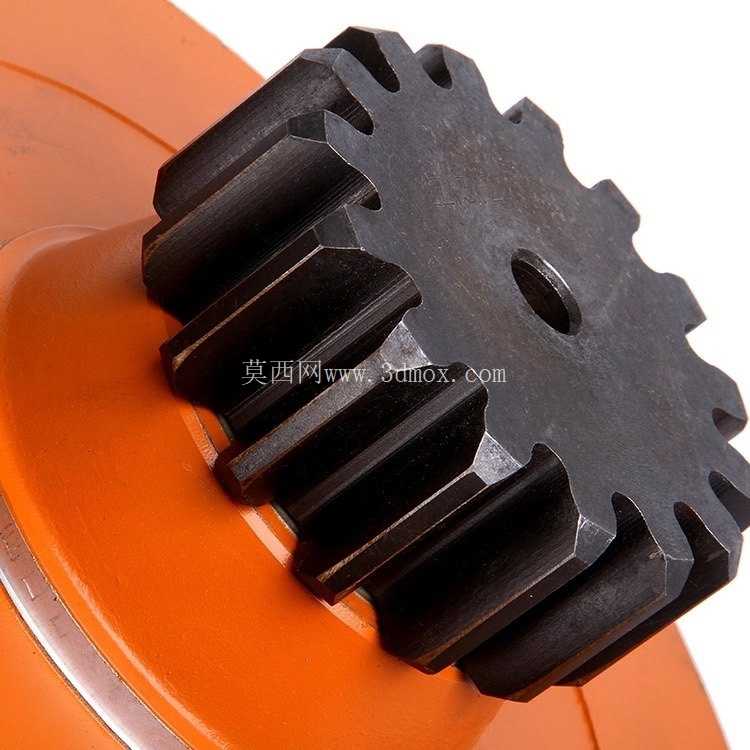

　　中心旋转套的内孔采用渐开线花键结构，与设备的旋转主轴直接配合，花键配合的传动方式相比平键传动能承受更大的冲击载荷，也避免了长期正反转带来的键槽间隙过大问题，适配施工升降机等频繁启停、存在冲击载荷的工况。从安装边界来看，该制动器整体为同轴式布局，输入端与输出端的轴孔同轴度公差控制在0.02mm以内，安装时无需额外调整同轴度，直接通过壳体端部的法兰止口与设备机架定位即可，法兰上的安装孔采用跨中分布的长圆孔设计，允许一定的安装位置偏差，降低现场装配的精度要求。在实际工况应用中，这类离心制动器通常与设备的驱动轮同轴安装，正常运行时主轴带动中心旋转套同步转动，离心甩块在弹簧预紧力作用下保持收拢状态，与壳体内壁存在1.5-2mm的均匀间隙，不会产生额外的摩擦阻力；当设备出现失速下坠、驱动轴异常超速时，主轴转速超过预设阈值，甩块产生的离心力克服弹簧预紧力向外张开，摩擦片压紧在静止的壳体内壁上，通过摩擦力矩将旋转轴的动能转化为摩擦热能，逐步将转速降低直至完全锁止，避免设备高速冲顶或坠底。

　　设计过程中对摩擦副的热容量做了针对性校核，在额定制动载荷下连续三次触发制动，摩擦片表面温度不会超过铜基材料的许用温度，不会出现摩擦系数骤降导致的制动失效；同时甩块的张开行程做了机械限位，避免超速过高时甩块张开量过大导致铰接结构过载损坏，限位面与壳体内壁的最小间隙控制在0.5mm，保证摩擦片完全贴合时甩块不会超出设计行程。内部的弹簧腔与摩擦腔采用迷宫式密封结构分隔，避免摩擦产生的磨屑进入弹簧腔导致弹簧卡滞，也防止润滑脂从轴承位置渗漏到摩擦片表面导致摩擦系数下降。整个装置的所有运动部件都做了动平衡校正，额定转速下运行时的振动等级达到G2.5级，不会因为自身不平衡量带来额外的设备振动，适配中高速提升设备的运行要求。在结构细节上，壳体的外表面设置了多道环形散热筋，既提升了壳体的结构刚度，也增加了散热面积，制动过程中产生的热量可以通过散热筋快速散发到空气中，避免连续制动时内部热量累积。端部的轴承采用双面密封深沟球轴承，终身润滑设计，使用过程中无需定期加注润滑脂，适配长期免维护的使用需求。
