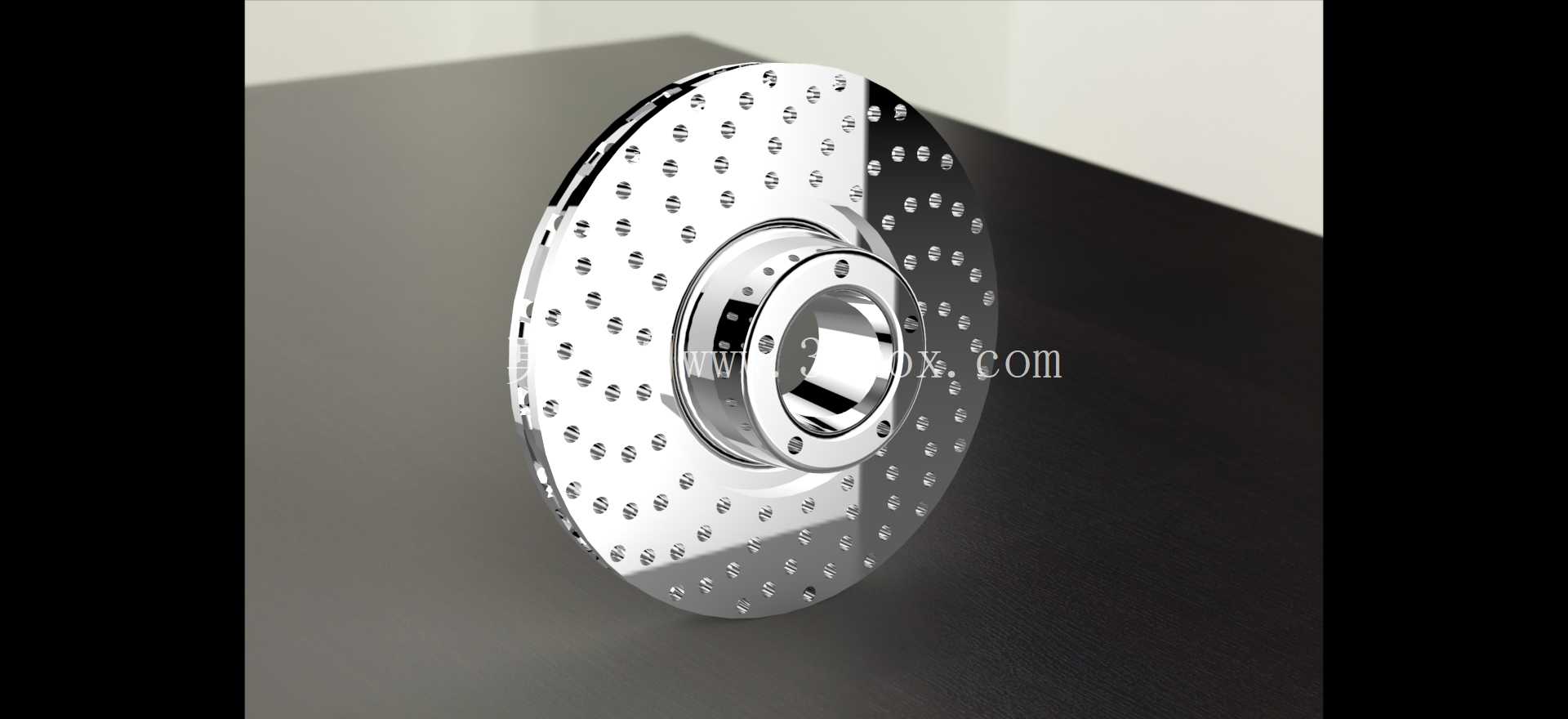

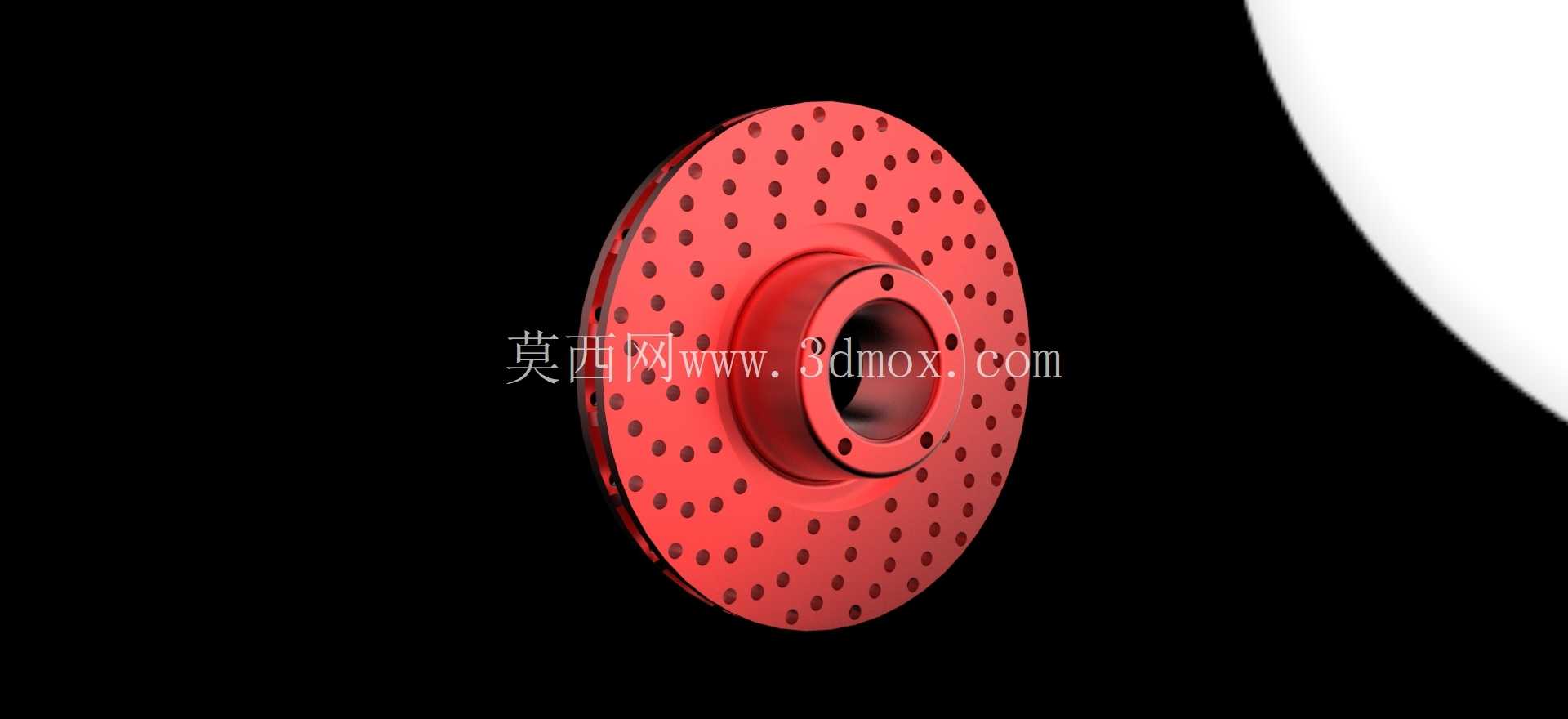

汽车通风式钻孔制动刹车盘结构设计

日常做底盘制动系统匹配时，最先要卡的就是轮辋内部的安装边界，这款钻孔通风刹车盘的外径是按照常规A级乘用车16寸轮辋的预留空间做的适配，安装孔位的节圆直径完全贴合主流前置前驱车型的转向节接口尺寸，中心定位孔的公差带选的是H7，装配时能和轮毂轴头实现过渡配合，避免高速行驶时出现制动抖动的问题。很多新手做制动盘建模时容易忽略摩擦面的跳动量要求，这款盘在设计时把摩擦端面的全跳动公差控制在0.03mm以内，和制动片贴合的平面粗糙度要求达到Ra1.6，既能保证制动时的摩擦系数稳定，也能减少制动片的异常偏磨。

从实际使用场景来看，这款制动盘主要面向民用乘用车的日常行驶工况，不管是城市道路的频繁启停，还是高速路段的持续制动，盘面的钻孔结构能快速排走摩擦产生的磨屑，雨天行驶时还能及时破除水膜，避免水衰退现象影响制动响应速度。内部的通风道采用的是径向直叶片加导流曲面的组合结构，车辆行驶时气流能顺着通风道快速穿过盘体内部，把制动过程中产生的热量快速带走，相比实心制动盘，连续制动时的热容量提升了40%以上，能有效降低热衰退带来的制动距离变长问题。

做结构设计的时候，特意把摩擦环的厚度预留了足够的磨损余量，按照乘用车常规使用强度计算，正常更换周期内不需要担心磨损超限的问题，盘体边缘的倒角处理也做了优化，既避免了热处理时的应力集中导致开裂，也能减少装配时和制动片背板的干涉。安装法兰面的厚度经过了CAE强度校核，在最大制动力矩工况下的形变量控制在0.05mm以内，不会因为法兰变形导致制动踏板行程变长。很多人觉得钻孔会降低盘体强度，其实在设计时已经对每个钻孔的位置做了应力仿真，孔位都避开了摩擦面的应力集中区域，孔边缘也做了微小的倒钝处理，不会出现应力裂纹扩展的问题，同时钻孔还能降低制动盘的整体重量，减少簧下质量，提升悬架的响应速度。

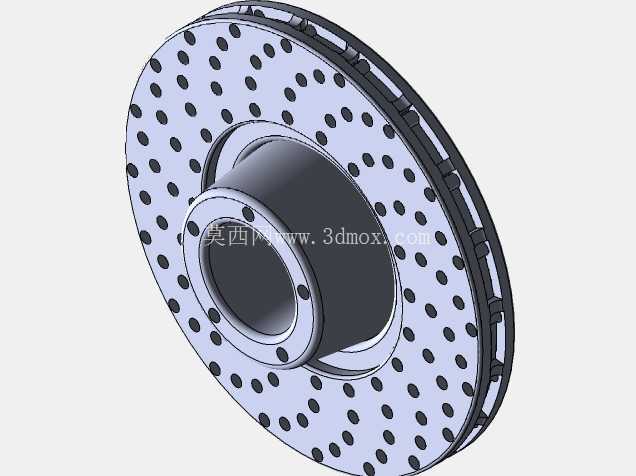

实际装车匹配时，这款盘可以直接适配主流的单活塞浮动制动卡钳，不需要额外修改转向节或者防尘挡板的结构，安装面的螺栓孔深度也做了严格控制，螺栓拧紧后不会突出法兰背面，避免和轮毂轴承产生干涉。摩擦面的钻孔排布是经过不均匀度优化的，能打破制动时摩擦产生的共振频率，减少制动时的高频啸叫，提升驾驶舱的NVH表现。在做三维建模的时候，所有的圆角、倒角、拔模斜度都按照实际铸造和机加工的工艺要求做了预留，通风道的型芯脱模斜度控制在1.5度，适合采用重力铸造或者低压铸造的工艺批量生产，机加工余量只在安装面和摩擦面预留了1.2mm，减少后续机加工的工时和材料浪费。

从制动性能的匹配角度来说，这款盘的有效摩擦半径经过计算，和常见的1.6L-2.0L排量乘用车的制动力分配曲线完全匹配，搭配常规的半金属或者陶瓷制动片，100km/h到静止的制动距离可以稳定控制在40米以内，连续十次全力制动后的热衰退率不超过25%，完全满足民用车辆的制动安全要求。很多改装场景下用户会选择这类钻孔通风盘，本质上就是看中它的散热效率和排屑能力，相比原厂的实心盘或者普通通风盘，在山区长下坡路段行驶时，能把制动盘的最高温度控制在350摄氏度以内，避免因为温度过高导致制动片摩擦系数骤降，提升行驶安全性。建模时还特意还原了盘体表面的防锈涂层区域，除了摩擦面之外的法兰和通风道内壁都预留了电泳涂层的厚度空间，不会因为涂层厚度影响装配尺寸精度。
