汽车通风式制动刹车盘结构设计

在乘用车、轻型商用车的盘式制动系统中，通风式刹车盘是承担动能转化、实现车辆减速与驻车的核心执行部件，区别于实心盘结构，通风盘的内部风道设计直接决定连续制动工况下的热衰退抗性，是当前主流乘用车辆前轮制动的标准配置。从实际装车场景来看，这类刹车盘需要匹配对应车型的轮毂轴承安装位、制动卡钳支架位置、防尘罩覆盖边界，同时要兼顾非簧载质量控制与散热效率的平衡，不能单纯追求散热面积而过度增加盘体重量，否则会直接影响悬挂系统的响应速度与行驶平顺性。

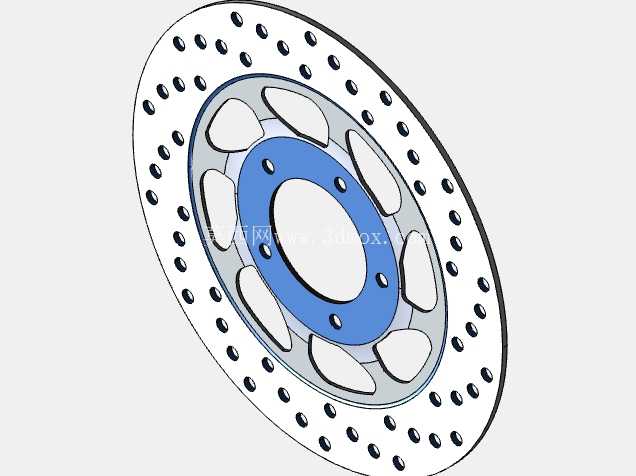

从结构设计逻辑来看，这款刹车盘采用双摩擦面加中间径向通风道的经典布局，摩擦面外圈均匀排布的钻孔结构，并非单纯的装饰性设计：在制动片与盘体压紧摩擦的过程中，钻孔可以及时排走摩擦产生的磨屑，避免磨屑在摩擦面间形成磨粒磨损，同时在雨天行驶时，钻孔能够快速破除摩擦面间的水膜，缩短湿滑路面的制动响应距离，减少水衰退现象的发生。中间蓝色区域为盘体与轮毂轴头连接的安装法兰面，法兰面上预留的螺栓过孔位置度公差需要控制在0.05mm以内，才能保证装车后盘体的端面跳动量符合要求，避免制动时出现方向盘抖动的问题；法兰与摩擦环之间的连接筋采用流线型花瓣式结构，一方面可以在盘体受热膨胀时释放热应力，减少摩擦面的热变形量，另一方面能够在盘体旋转时引导气流顺着通风道从内向外流动，带走摩擦产生的热量，相比直连式的连接结构，这种流线型筋条的风阻更低，散热效率可以提升15%左右。

从安装边界来看，这类刹车盘的摩擦环外径、厚度需要与对应卡钳的活塞行程、制动片尺寸完全匹配，摩擦面的平面度要求控制在0.02mm以内，才能保证制动片与盘体的接触面积达到设计值，避免出现局部接触导致的制动偏磨、制动力不足问题。通风道的截面尺寸设计需要平衡散热效率与结构强度：风道过窄会导致气流流通阻力大，散热效果打折扣；风道过宽则会降低摩擦环的整体刚度，在高负荷制动时容易出现盘体开裂的风险。实际建模过程中，需要重点关注摩擦环与连接法兰的过渡圆角设计，圆角过小会在热应力循环作用下产生应力集中，成为疲劳裂纹的起始点；圆角过大则会占用通风道的流通面积，影响散热效果。

在工程验证阶段，这类刹车盘需要通过台架的连续制动热衰退测试、高低温循环疲劳测试、动平衡测试：连续制动工况下盘体最高温度不能超过材料的相变温度，否则会导致摩擦面硬度下降，出现制动抖动、制动距离变长的问题；动平衡精度需要控制在规定范围内，避免高速行驶时出现制动踏板抖动的现象。对于三维建模从业者而言，搭建这类刹车盘模型时，不能只做外观曲面的复刻，需要重点还原安装孔的位置度、通风道的流线走向、摩擦面的钻孔排布逻辑，这些细节才是模型能够用于结构分析、装配验证的核心价值，单纯的外观模型无法支撑后续的工程计算与样机试制工作。
