红黑格纹装饰板材眼镜架结构设计

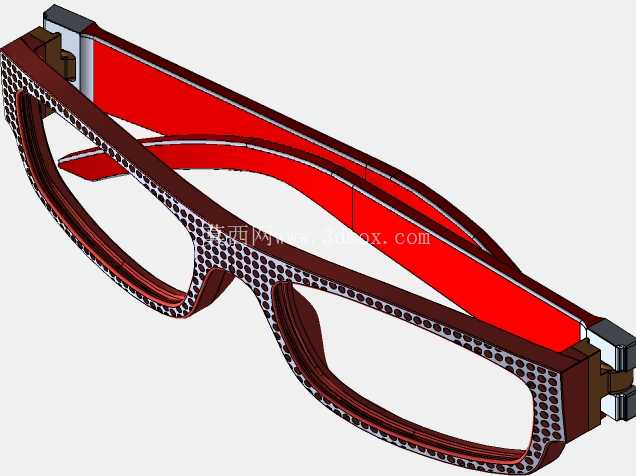

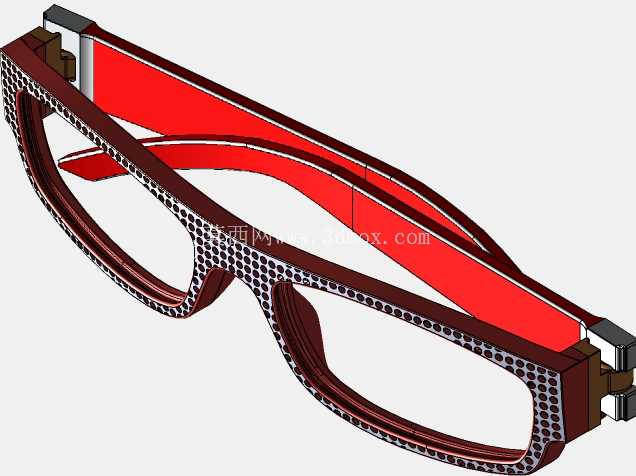

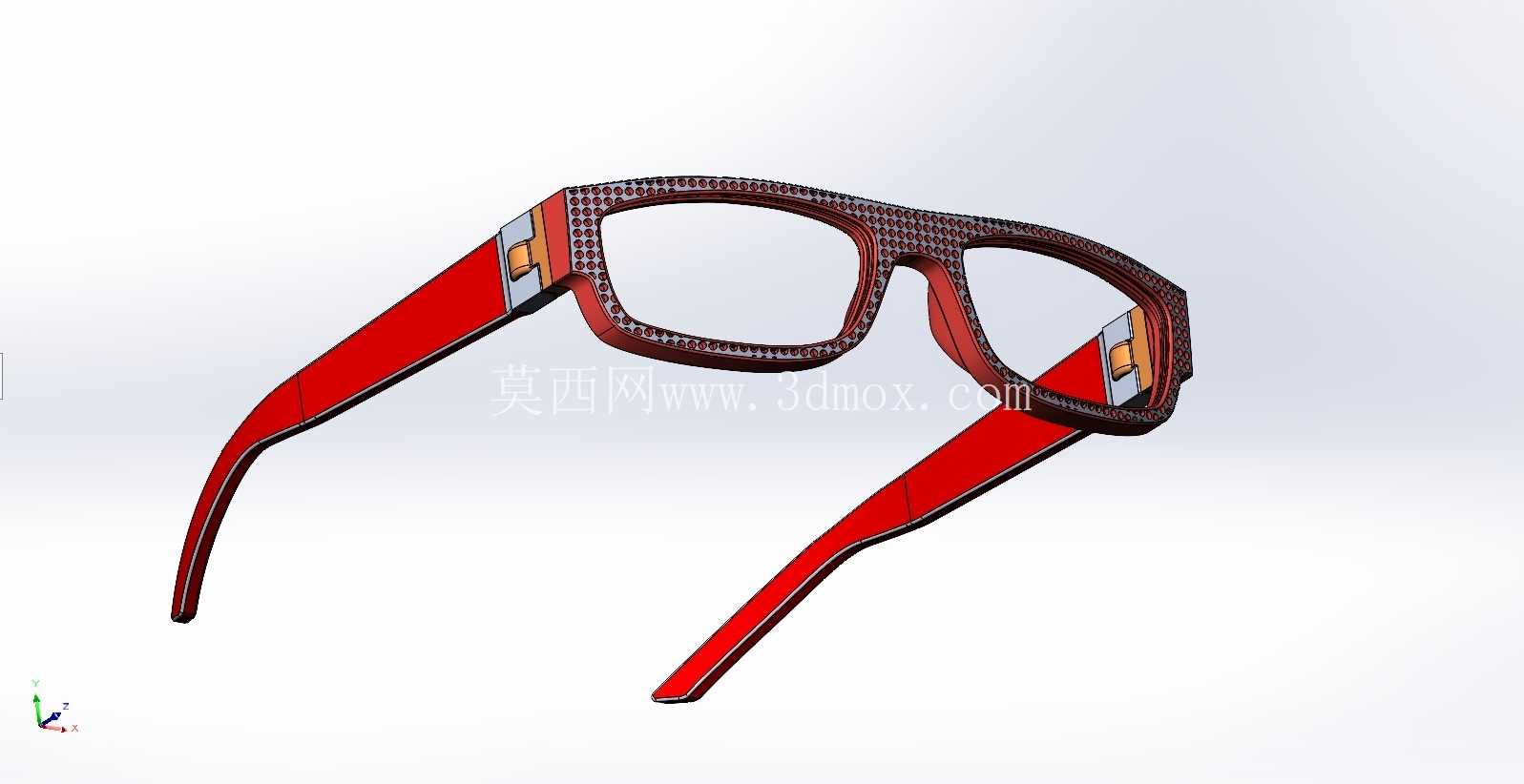

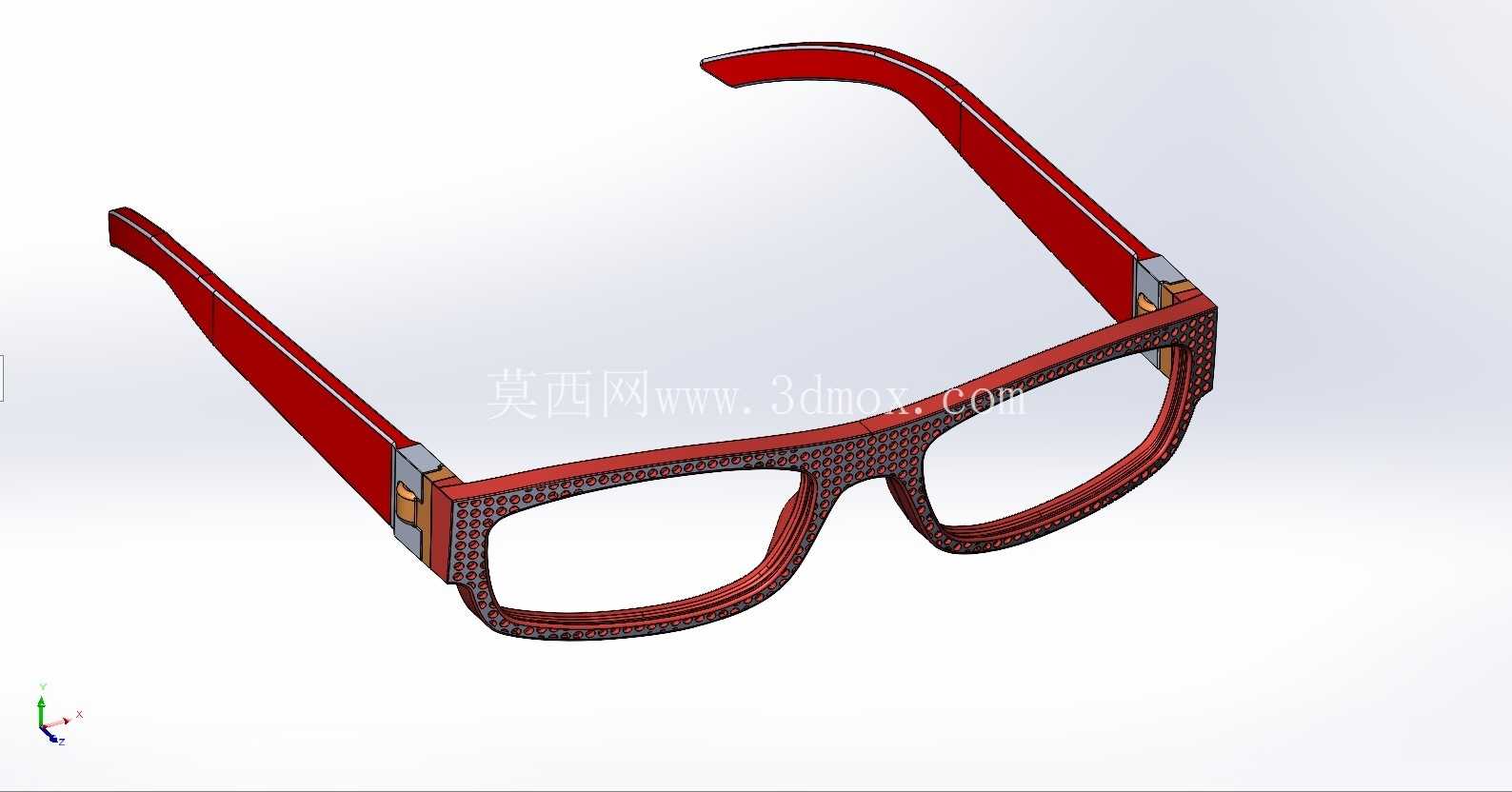

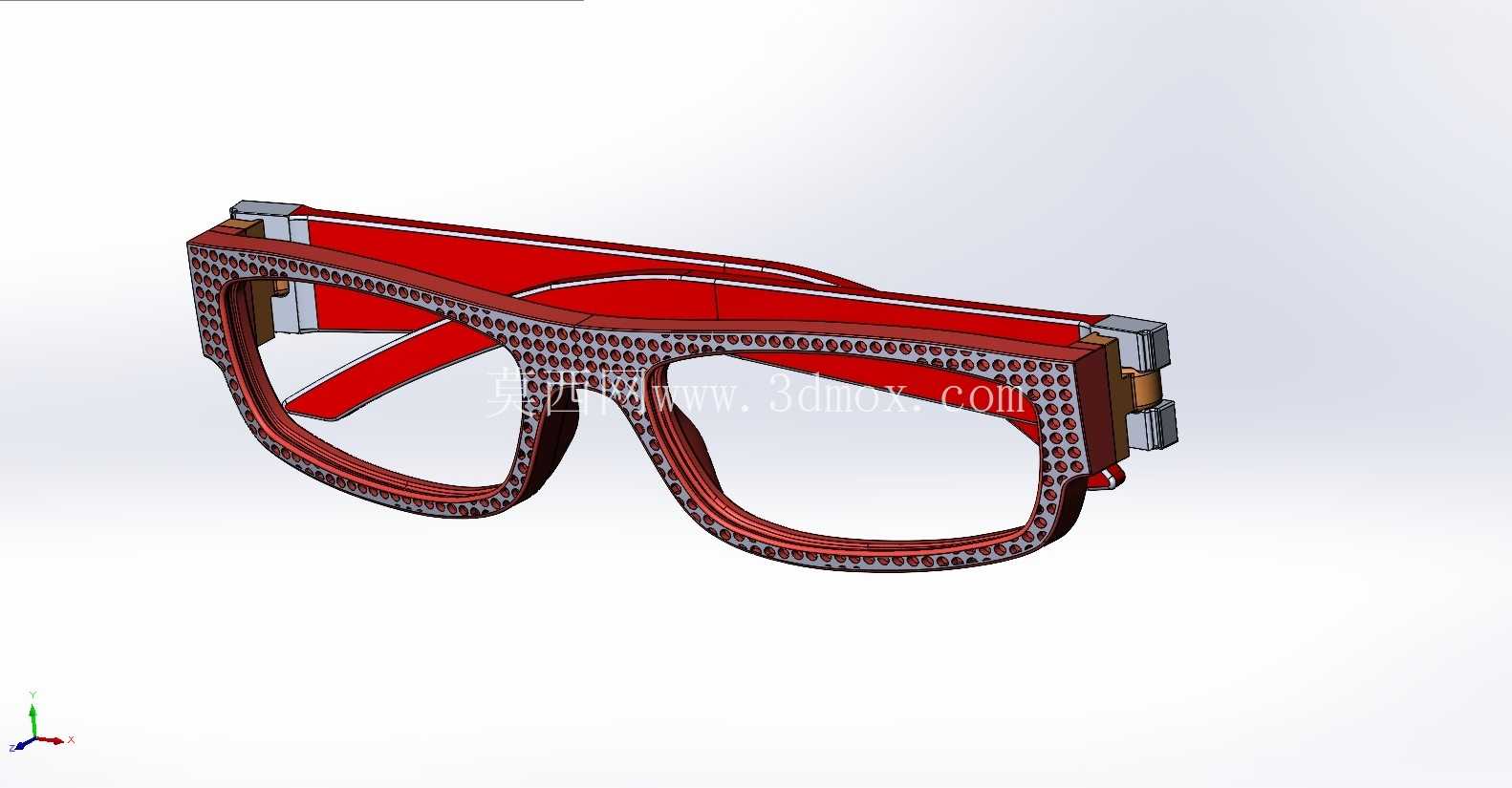

　　从结构设计思路来看，镜圈部分采用整体式框型设计，框缘做了均匀的厚度过渡，内侧预留镜片安装槽，槽宽匹配常规树脂镜片的边缘厚度，安装时通过镜片卡入槽内再配合锁片固定，不需要额外的螺丝固定镜片，减少装配工序的同时也提升了镜架正面的整体性。镜圈表面的格纹纹理是和框体一体成型的，不是后期印刷或者粘贴的装饰层，这部分在模具设计时需要做纹理蚀纹处理，保证纹理均匀覆盖框体正面，不会出现脱模时纹理拉伤的问题，格纹的深度控制在0.15mm左右，既保证纹理的视觉质感，又不会因为纹理过深导致积灰、难以清洁的问题。日常接触的板材眼镜架，看似是普通穿戴配饰，实则结构设计里藏着不少人机工程与模具成型的细节考量，这套红黑格纹装饰的镜架三维结构，完整还原了量产级板材镜架的所有装配与成型特征。先从实际使用场景说起，这类宽边板材镜架多用于日常穿搭装饰、近视镜片配镜承载，也常作为潮牌配饰的基础结构，适配平光镜片、定制度数镜片的安装，镜腿的开合角度、弯折弧度直接决定佩戴时的夹持力与贴合度，设计时需要兼顾不同头围用户的佩戴适配性，避免镜腿夹太阳穴或者镜架滑落的问题。

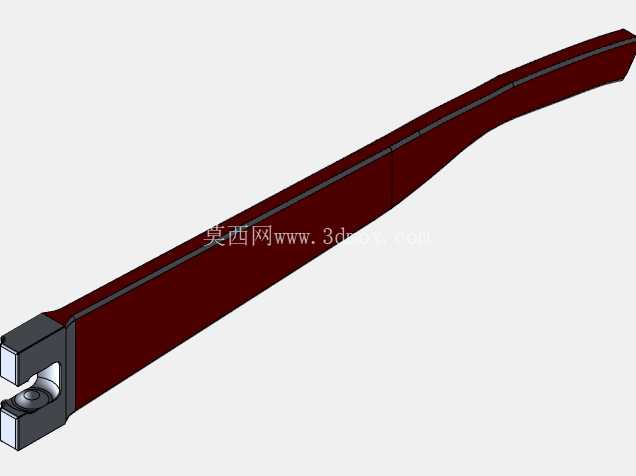

　　镜腿部分采用分段式结构，和镜圈连接的桩头位置做了金属嵌件的安装位，嵌件采用H59黄铜材质，表面做镀铬装饰处理，一方面金属桩头可以提升铰链连接的结构强度，避免长期开合导致板材桩头开裂，另一方面金属装饰块也提升了镜架的视觉层次感，和红黑格纹的框体形成材质对比。镜腿主体采用红色板材材质，从桩头位置向耳弯处做逐渐收窄的厚度变化，靠近桩头的位置厚度为3.2mm，保证连接强度，到耳弯位置厚度收窄到2.2mm，提升镜腿的弹性，佩戴时可以贴合耳后轮廓，不会产生硬压的不适感。镜腿的弯折角度是按照成年人耳后轮廓的平均数据设计的，弯折点距离桩头的长度为75mm，弯折角度为12度向下、8度向内，保证佩戴时镜腿的受力均匀，长期佩戴不会在耳后留下压痕。

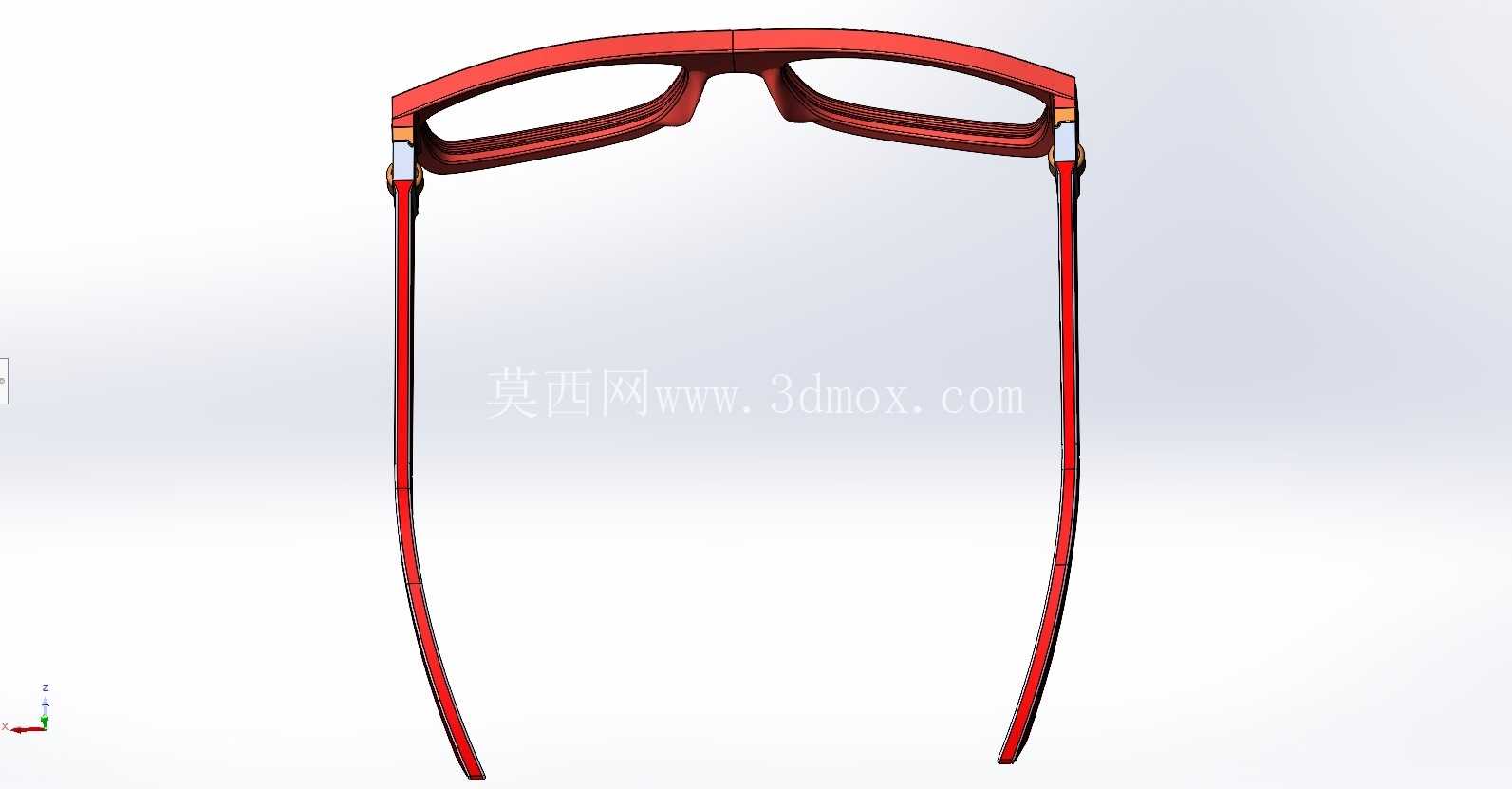

　　铰链部分采用常规的三齿弹簧铰链结构，安装位在桩头的嵌件内部，铰链开合角度可以达到95度，满足大脸用户佩戴时的镜腿张开需求，弹簧结构可以提供持续的夹持力，避免镜架在运动过程中滑落。从安装边界尺寸来看，整套镜架的总宽度为142mm，镜圈高度为38mm，单镜圈的宽度为52mm，鼻梁桥宽度为18mm，镜腿总长度为145mm，这些尺寸都是按照亚洲成年人的面部平均尺寸设计的，适配绝大多数用户的佩戴需求，镜片安装位的尺寸为52mm*38mm的圆角矩形，圆角半径为4mm，匹配市面上常规的镜片裁切尺寸，配镜时不需要额外做特殊的裁切调整。设计时还考虑了模具成型的工艺性，整个镜架的框体和镜腿都采用压铸成型工艺，所有的转角位置都做了R0.5mm以上的圆角过渡，避免压铸时出现应力集中导致的成型缺陷，脱模斜度控制在1.5度，保证成型后可以顺利脱模，不会出现表面拉伤的问题。镜腿和桩头的连接位置预留了0.1mm的装配间隙，保证铰链开合时不会出现卡顿，同时间隙控制在视觉不可察的范围，不会影响镜架的整体外观质感。

　　另外，镜架的鼻梁位置做了贴合鼻梁轮廓的弧度设计，弧度半径为18mm，佩戴时可以贴合鼻梁两侧，不需要额外加装鼻托，减少了零件数量，也提升了镜架正面的简洁感，这种无鼻托的设计也是板材镜架的典型特征，靠镜圈的鼻梁弧度和镜腿的夹持力固定镜架位置，长期使用也不会出现鼻托发黄、松动的问题。在实际生产中，这套结构可以直接用于压铸模具的开发，所有的分型面位置都做了贴合产品轮廓的设计，分型线设置在镜架的侧面边缘位置，后续经过简单的抛光处理就可以完全隐藏分型线，不会影响产品的外观质量。镜腿表面的红色涂层是和板材一体的色母料，不是后期喷涂，所以长期使用不会出现掉漆、掉色的问题，表面做了哑光处理，避免反光影响视觉效果，同时哑光表面也不容易留下指纹，日常使用更容易清洁。
