电梯轿厢悬挂导向支撑构件结构

　　在垂直升降类电梯的井道布设场景中，这类悬挂导向构件承担着轿厢侧载荷传递与运行轨迹约束的核心作用，区别于普通的承重支架，其结构设计需要同时兼顾静载荷承载、动态运行抗偏移、安装适配性三方面的工程需求，是电梯升降系统中连接轿厢架与井道导向体系的关键衔接部件。从实际使用场景来看，该构件安装于轿厢架的侧部位置，沿井道内布置的固定导轨做垂直往复运动，既要承担轿厢自重加上额定载重带来的垂直方向载荷，还要抵消轿厢运行过程中因载荷偏置、导靴间隙、导轨安装公差带来的水平方向分力，避免轿厢在升降过程中出现晃动、卡滞甚至脱轨的风险。

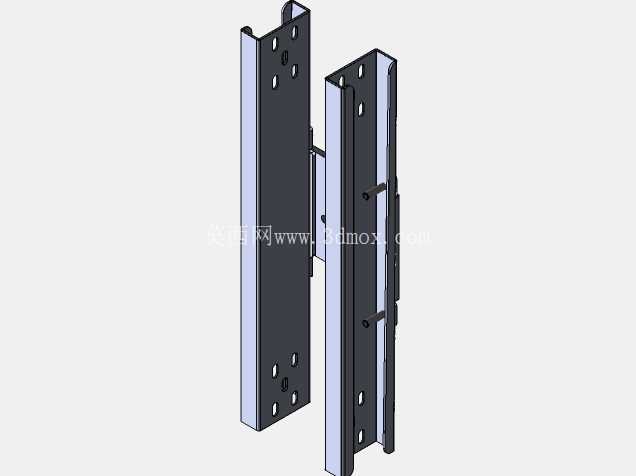

　　从结构设计的逻辑来看，该构件采用双列平行长板作为主体承载结构，长板上预先加工了多组规则排布的安装孔位，这些孔位并非统一规格，而是根据不同连接位置的受力大小做了差异化设计：靠近构件上下端部的孔位用于和轿厢架的侧梁做螺栓紧固连接，孔位周边做了局部的加厚处理，避免长期受载后出现孔位变形、螺栓松动的问题；板件中部的孔位则用于安装导靴、安全钳触发联动件等附属部件，孔位的排布间距严格匹配通用电梯导轨的安装基准，确保安装后导靴工作面与导轨工作面的平行度公差控制在工程允许的范围内。两块长承载板之间通过横向的连接块做刚性衔接，连接块的位置避开了导靴的滑动行程区间，既保证了双板之间的结构整体性，避免单块板件受载后出现侧向扭转变形，又不会干涉构件沿导轨的上下滑动动作。板件的边缘做了折边强化处理，折边方向朝向导轨侧，相当于在不增加板件整体厚度的前提下提升了构件的截面惯性矩，大幅提升了长板件在垂直载荷下的抗弯曲能力，同时折边形成的限位面可以在导靴出现过度磨损时起到二次防脱的限位作用，作为安全冗余结构避免轿厢直接脱离导轨约束。从安装边界的角度来看，该构件的整体宽度适配主流的T型电梯导轨安装间距，两块承载板的内侧间距预留了足够的导靴安装与调整空间，现场安装时可以通过调整连接螺栓在腰型孔内的位置，微调构件与导轨之间的配合间隙，补偿井道施工、导轨安装带来的位置偏差，降低现场安装的调试难度。构件的整体长度根据电梯的额定载重、轿厢架的侧梁安装高度做匹配设计，上下端部的安装孔位间距与轿厢架侧梁的预留接口完全对应，不需要在现场对构件做二次切割、钻孔加工，减少现场施工的工作量，同时避免现场加工破坏构件的表面防腐层与结构强度。

　　在动态运行过程中，该构件的受力状态会随着轿厢的位置变化、载荷分布变化而动态改变：当轿厢内载荷集中在靠近门侧位置时，构件上部会承受更大的水平分力；当轿厢处于加速上升或者减速制动状态时，构件的连接位置会承受额外的冲击载荷，因此在结构设计时，所有的转角位置都做了圆弧过渡处理，避免应力集中导致的构件疲劳开裂，板件的材质选用具备良好韧性与强度的结构钢材，表面做了防锈处理，适应井道内相对潮湿、多粉尘的使用环境。不同于普通的焊接式支架，该构件的所有连接位置都采用可拆卸的螺栓连接结构，当后期导靴磨损、构件局部出现损伤时，可以单独更换损坏的零部件，不需要整体拆卸整个悬挂结构，降低后期的运维成本。

　　在三维建模过程中，所有的孔位位置、板件厚度、折边尺寸都严格按照实际加工公差做参数化设定，每个安装孔的中心距、板件的平行度、连接块的位置度都预留了合理的公差补偿空间，模型可以直接导入到工程图模块生成加工图纸，也可以导入到电梯整体装配模型中做干涉检查、运动仿真，验证轿厢在全行程运行过程中该构件与导轨、井道壁、随行电缆等周边部件是否存在位置冲突，提前规避设计阶段的潜在问题。对于结构设计从业者而言，这类构件的建模重点不在于外形的复杂度，而在于对实际受力状态、安装场景、运维需求的精准还原，每一个孔位的位置、每一处折边的尺寸、每一个连接结构的形式，都要对应实际使用中的具体需求，不能为了建模方便随意简化关键的受力结构，也不能为了外观好看增加不必要的结构导致整体重量上升、安装空间不足。
