清扫车单级齿轮传动减速结构

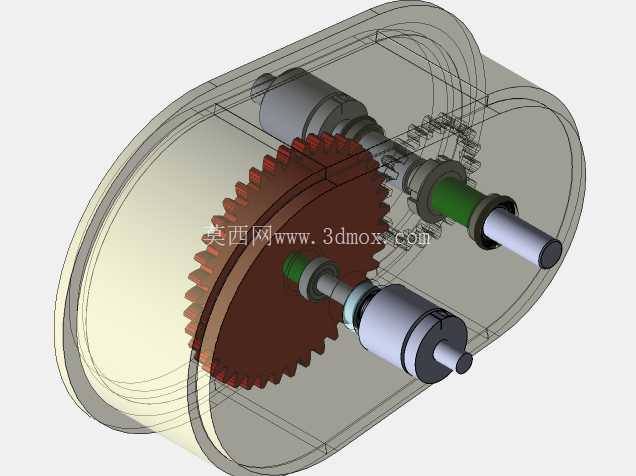

这套单级齿轮传动结构，是专门为小型手推式清扫车的滚刷驱动单元开发的传动组件，核心作用是把驱动电机输出的高转速低扭矩动力，转换为滚刷作业需要的低转速大扭矩动力，匹配清扫作业时滚刷接触地面的负载特性。从结构布局来看，整套传动采用平行轴直齿圆柱齿轮啮合方案，传动比设定为1:2，输入轴直接对接驱动电机的输出端，输出轴则通过联轴器连接清扫车的滚刷辊，动力传递路径直接，没有多余的中间传动环节，能有效降低传动过程中的功率损耗，适合小型清洁设备紧凑的安装空间要求。

设计阶段首先考虑的是清扫车的实际作业工况：清扫车作业时滚刷会持续接触地面的砂石、落叶等杂物，负载存在一定的波动，偶尔会碰到硬质杂物卡滞的情况，因此齿轮参数选择上采用了20度压力角的标准直齿，齿面预留了足够的接触强度余量，能承受短时的冲击负载，避免卡滞时出现断齿问题。箱体采用上下对合的剖分式结构，材质选用压铸铝合金，一方面能满足传动部件的支撑刚度要求，另一方面整体重量较轻，不会给小型清扫车增加过多的负载，同时压铸成型的箱体壁薄均匀，散热性能较好，能适配连续作业时齿轮啮合产生的热量散出需求。

安装边界方面，整套传动组件的外形轮廓为圆角扁长方体结构，输入轴与输出轴平行布置在箱体的两个相邻侧面，轴伸端都预留了标准的密封槽位，可以安装骨架油封防止润滑油泄漏，同时避免外部清扫作业时的灰尘、水汽进入箱体内部磨损齿轮。箱体的四个边角位置设置了带安装衬套的固定孔，能直接通过螺栓固定在清扫车的机架安装位上，安装时不需要额外做适配加工，对接电机和滚刷的轴伸尺寸都采用了小型清洁设备常用的标准直径，能适配市面上多数同规格小型清扫车的动力接口。

实际使用过程中，这套单级传动结构相比多级减速方案，零件数量更少，装配工序更简单，后期维护时只需要拆开上下箱体的连接螺栓，就能直接检查齿轮的啮合磨损情况，更换润滑脂也十分方便。齿轮啮合侧隙调整在装配时通过箱体结合面的密封垫厚度就能实现，不需要额外增加调整垫片结构，降低了装配的复杂度。考虑到清扫车的作业环境多为户外路面，箱体的合箱面、轴伸位置都做了密封设计，能满足IP54左右的防护等级要求，雨天作业或者经过积水路面时，不会出现箱体进水导致润滑油乳化的问题。

从传动特性来看，直齿圆柱齿轮的传动效率能达到96%以上，1:2的传动比刚好匹配小型清扫车滚刷需要的转速区间，既不会因为转速过高导致滚刷甩起的扬尘过大，也不会因为转速过低导致清扫不干净、漏扫的问题。输入轴端的轴承选用深沟球轴承，能同时承受径向力和少量的轴向力，适配齿轮啮合时产生的径向分力，输出轴端因为直接连接滚刷，承受的径向负载更大，因此选用了承载能力更高的深沟球轴承型号，保证长时间作业下轴承不会出现过早磨损。箱体内部的润滑采用锂基脂润滑，不需要定期更换润滑油，维护周期更长，适合民用清洁设备低维护成本的使用需求，用户日常使用时不需要频繁检查油位，只需要在年度保养时补充润滑脂即可。
