木材削片进料推送拖轴机构设计

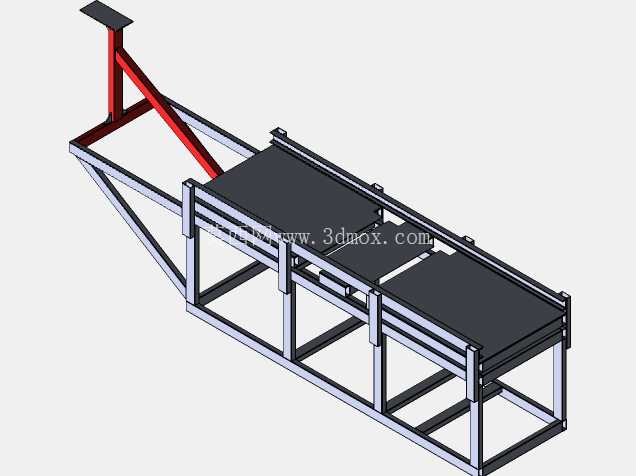

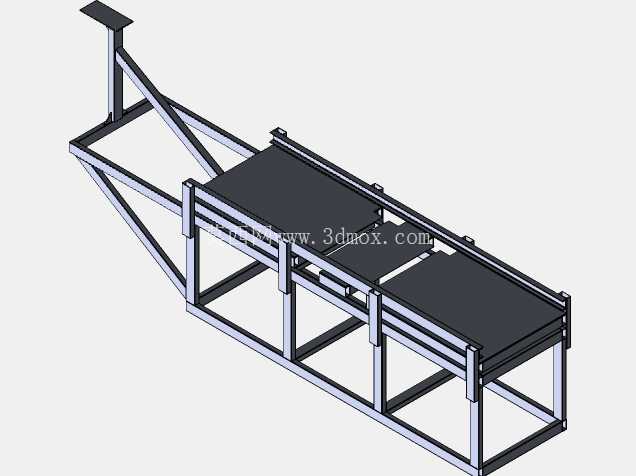

　　这套木材削片设备的拖轴推送机构，主要面向林区枝桠材处理、板材加工边角料回收、生物质原料预处理等作业场景，是小型移动式削片作业站的核心进料执行部件，区别于大型盘式削片机的强制辊进料结构，这套拖轴机构更适配零散不规则木料的连续推送，能适配直径120mm以内的枝桠、板边、木芯等多种形态原料，避免不规则木料卡滞在进料口导致的设备空转或过载。从结构布局来看，整套机构采用方管焊接成型的框架式底座作为安装基准，底座预留了两组动力单元的安装位，拖轴的摆动支架通过铰接座固定在底座进料端侧，倾斜布置的推送臂采用双杆平行结构，保证推送过程中施力方向始终对准料斗进料区域，不会出现偏载导致的木料歪斜卡料。

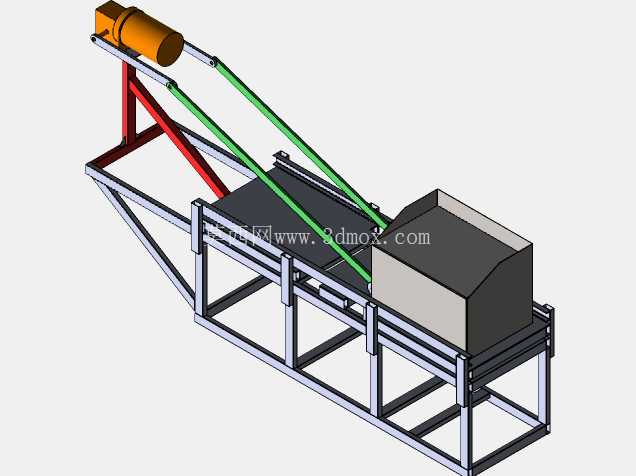

　　料斗采用上宽下窄的收口式焊接结构，上口尺寸适配人工或小型输送带的上料高度，下口与削片腔进料口精准对接，拖轴的推送行程覆盖从料斗外侧到进料口刀口的全部区间，推送臂末端的压料块采用耐磨橡胶包覆，既能增大与木料表面的摩擦力，又不会对木料表面造成过度挤压碎裂，减少推送过程中的碎料飞溅。设计过程中优先考虑了现场作业的改装适配性，拖轴的驱动单元采用独立安装座，可根据现场动力条件匹配液压驱动或电机曲柄驱动，铰接点的销轴采用带油杯的润滑结构，适应林区多粉尘、少维护的作业环境，底座的安装孔位采用长圆孔设计，允许拖轴的安装角度在15度范围内调整，可对接不同规格的削片腔进料高度，不需要重新加工底座即可完成适配。整套机构的安装边界控制在长1800mm、宽1200mm、高1400mm的范围内，底部框架预留了叉车孔位，方便整体转场搬运，不需要拆分部件即可完成短距离移位。拖轴的摆动轨迹经过反复校核，推送臂抬升时的最高点距离地面1350mm，不会与上料作业人员的操作空间产生干涉，下压推送时的最低点距离进料平台20mm，能将厚度20mm以上的薄木板边完全推送进削片腔，不会出现薄料打滑漏推的情况。

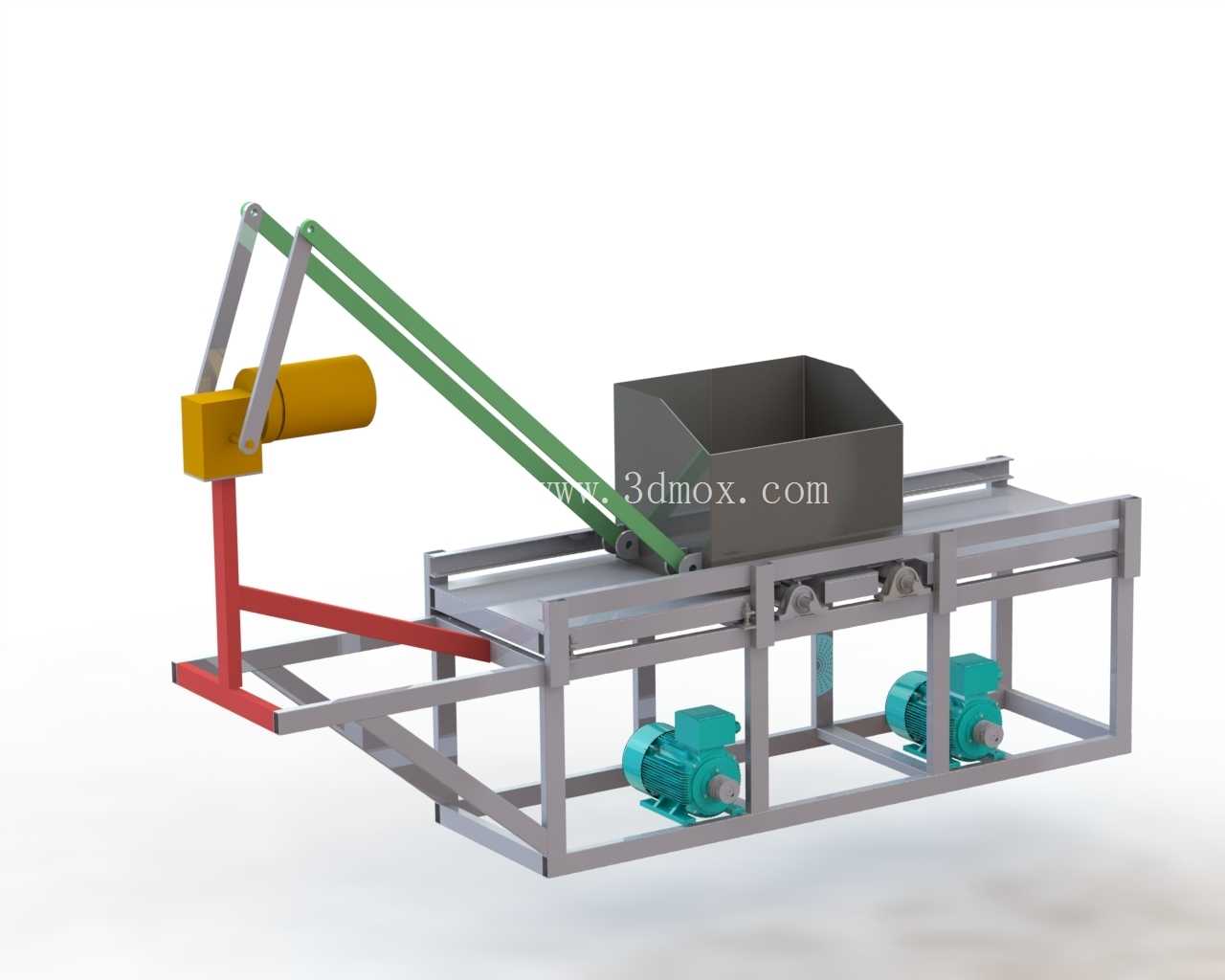

　　传动部分的两个动力单元对称布置在底座下方，通过链传动分别驱动进料平台的输送辊和拖轴的摆动曲柄，两个动作的时序通过曲柄相位差实现匹配，当拖轴抬升时输送辊正向转动带动木料向进料口移动，当拖轴下压时输送辊保持锁止，拖轴将木料稳定推送至削片刀口，时序匹配不需要额外加装传感器或控制系统，完全通过机械结构实现动作联锁，降低了设备的故障点，适合野外无稳定供电、作业环境复杂的场景使用。框架的焊接结构全部采用连续角焊缝，关键受力的铰接座位置额外加焊了三角加强筋，能承受推送硬杂木时的最大12kN的反作用力，不会出现支架变形或焊缝开裂的问题。

　　料斗的内壁采用光滑的冷轧钢板折弯成型，没有突出的螺栓头或焊接凸点，避免木料在料斗内搭桥卡滞，料斗与底座采用螺栓连接，可根据处理木料的形态更换不同收口角度的料斗，处理长枝桠时可更换大倾角料斗，处理碎木片边角料时可更换小倾角缓流料斗，适配不同的作业需求。拖轴的推送臂采用矩形钢管焊接而成，自身重量轻但抗弯强度足够，长时间往复推送不会出现臂体弯曲变形，臂体与铰接座的连接位置采用可拆卸的轴套结构，轴套磨损后可单独更换，不需要整体更换推送臂，降低了后期维护的成本。
