车床进给刀架滑台组件结构设计

　　在常规卧式车床的切削加工场景里，刀架滑台组件是直接承载刀具、完成进给动作的核心执行部件，其结构刚性、运动精度直接决定了工件外圆、端面、切槽等工序的加工质量。这套组件的设计首先要匹配普通卧式车床的床身导轨安装基准，底部的滑动接合面采用与床身山形-平导轨组合适配的轮廓，安装时无需额外改制床身接口，可直接替换同规格车床的原有刀架滑台部件，降低设备改造的适配成本。滑台的滑动面预留了刮研余量，实际装配时可通过配刮来调整导轨配合间隙，保证低速进给时无爬行、高速移动时无卡滞，满足不同切削参数下的运动稳定性要求。

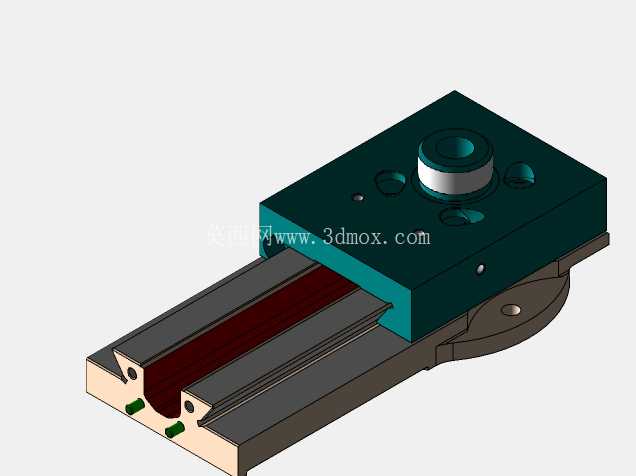

　　滑台上部的刀架安装座采用分体式锁紧结构，中心定位孔用于安装转位刀架的定位芯轴，周围分布的锁紧螺钉孔可在刀架转位到位后提供足够的锁紧力，避免重切削时刀架发生位移让刀。滑台内部设计有丝杠螺母安装腔，可适配常规的T型滑动丝杠或滚珠丝杠，进给传动的螺母座采用可调间隙结构，长期使用磨损后可通过调整斜镶条来消除传动间隙，保证进给的位置精度。滑台侧面预留了行程挡块安装槽，可根据加工行程需求调整硬限位挡块的位置，防止进给超程损坏传动部件或撞坏刀具、工件。从安装边界来看，滑台的总宽度适配对应型号车床的中拖板安装尺寸，纵向行程覆盖常规轴类、盘类零件的切削进给范围，上部刀架安装面的平面度要求控制在0.02mm以内，保证刀具安装后的基准精度。

　　设计过程中重点考虑了切削受力的传递路径，切削时刀具承受的径向、轴向切削力通过刀架座直接传递到滑台本体，再通过滑动面均匀传递到床身导轨，避免局部应力集中导致的部件变形。滑台的导轨面设计有润滑油槽，装配后可接入车床的集中润滑系统，自动向滑动面供给润滑油，减少滑动面的磨损，延长部件使用寿命。滑台端部的防尘结构采用内嵌式密封毡圈，可阻挡切削过程中产生的铁屑、切削液进入导轨滑动面和丝杠传动腔，避免杂质磨损配合面导致精度下降。在功能拓展性上，滑台侧面预留了附加刀架、跟刀架支架的安装螺孔，无需额外打孔即可安装配套辅具，满足复杂工件的加工需求。

　　针对不同的加工工况，滑台的锁紧机构可在进给到位后提供足够的锁紧力，保证切削过程中滑台不会发生位移，尤其在大切深、大走刀量的粗加工场景下，刚性锁紧结构可有效降低切削振动，提升工件表面加工质量。整个组件的结构设计充分考虑了机加工车间的实际维护需求，所有易损件均采用标准化规格，日常维护时无需定制特殊配件，可直接采购标准件更换，降低设备运维成本。在建模过程中，所有配合面均按照实际加工公差要求设定配合间隙，装配关系完全还原实际设备的装配顺序，可直接用于装配工艺模拟、干涉检查，也可作为同类车床部件改造设计的参考基准，帮助结构设计人员快速完成同类型部件的方案迭代，减少重复建模的工作量。
