建筑施工用TMT棒材切割设备结构设计

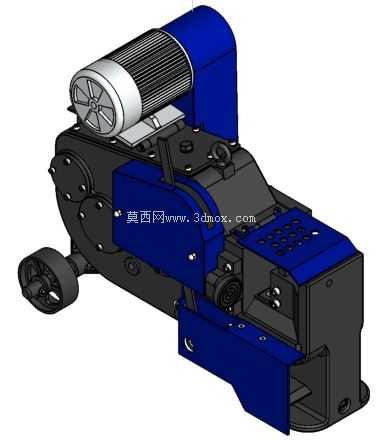

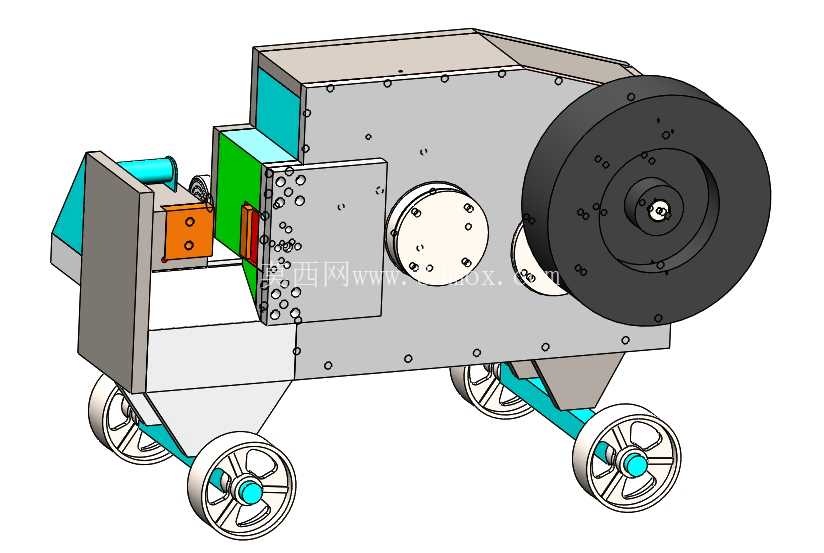

在房建、市政路桥等施工现场，TMT热轧带肋钢筋的定长裁切是钢筋加工环节的核心工序，传统砂轮切割存在切口毛刺大、耗材损耗快、作业安全隐患多的问题，这款棒材切割设备的结构设计，正是针对现场连续作业的工况需求完成的三维建模还原。从整体布局来看，设备采用卧式集成结构，动力单元与剪切执行机构直接刚性连接，省去了冗余的中间传动链路，既压缩了整机的占地边界，也减少了传动环节的功率损耗，适配工地钢筋加工棚内的紧凑摆放需求，底部单侧配置的行走轮结构，可配合牵引端完成加工点位的短距离转移，无需额外吊装设备即可在棚内不同工位间挪动，适配现场多批次钢筋分散加工的作业节奏。

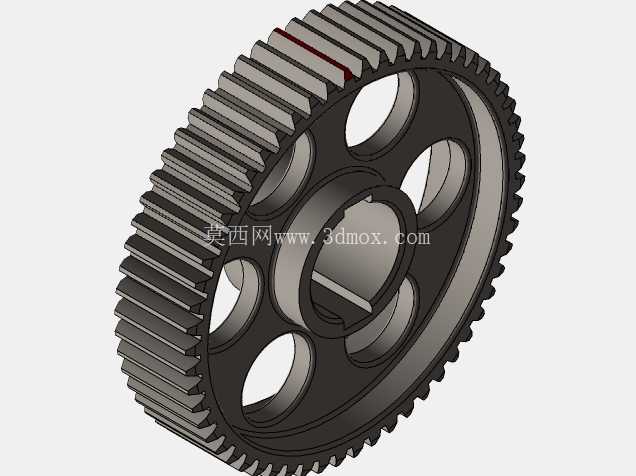

动力端采用卧式异步电机直连减速机构的设计，电机输出轴通过齿轮减速组将高转速低扭矩的动力转换为低转速大扭矩的剪切驱动力，传动齿轮组全部封装在密闭的主机壳体内，可阻挡工地现场的水泥粉尘、焊渣碎屑侵入传动副，延长齿轮啮合的使用寿命，壳体上预留的检修盖板位置，刚好对准齿轮啮合的核心点位，日常维护时无需完全拆解主机即可完成润滑脂补充、齿轮间隙调整作业。剪切执行端采用固定刀座与活动动刀配合的剪切结构，定刀通过内六角螺栓紧固在机架出料侧的安装槽内，刀座旁设置的可调式挡料块，可根据钢筋裁切长度需求调整定位位置，动刀的运动轨迹通过偏心轴结构驱动，相比曲柄连杆结构，偏心轴的传动间隙更小，裁切过程中动刀的抖动量更低，可有效避免TMT棒材剪切时出现的切口斜茬、端部马蹄形变形问题，切口端面的平整度可直接满足后续直螺纹套丝的加工要求，省去二次打磨的工序。

设备的进料侧设置了带导向槽的承料架结构，导向槽的宽度适配常规建筑用TMT棒材的直径范围，可避免棒材送进过程中出现偏摆，保证剪切位置的精度，主机壳体上方设置的吊环结构，可配合工地现场的塔吊完成跨区域的设备转运，满足不同施工标段的加工需求。从安装边界来看，整机的重心集中在主机中下位置，底部安装脚座的开孔位置可直接通过膨胀螺栓固定在硬化的加工棚地面上，无需额外浇筑混凝土基础，安装时仅需保证进料导向槽与出料承料架的水平度偏差在允许范围内，即可保证长期裁切作业的精度稳定性。

在安全防护设计上，剪切作业区的动刀运动范围外侧设置了可拆卸的防护挡板，可阻挡剪切过程中产生的金属碎屑飞溅，电机端的散热风罩采用格栅式结构，既保证电机运行时的通风散热需求，也可避免现场杂物卷入电机风扇造成设备故障。设备的操作按钮集中设置在进料侧的操作位，操作人员站在进料侧即可完成送料、定位、裁切的全流程操作，操作位与剪切刀口的安全距离符合建筑施工机械的安全规范要求，可有效避免操作过程中的机械伤害风险。

从结构建模的细节来看，所有连接螺栓的规格、安装孔位的位置都按照实际加工的公差要求进行了还原，齿轮传动的啮合间隙、动刀与定刀的配合间隙都按照实际装配要求预留了调整空间，三维模型中各部件的装配关系完全符合实际设备的装配逻辑，可直接用于设备的结构优化、配件加工的参考，也可作为施工单位钢筋加工场设备选型的三维可视化参考，帮助现场技术人员快速理解设备的结构原理与作业流程，提前规划加工棚内的设备摆放位置、进料出料的作业动线，减少设备进场后的安装调试周期。
