2010CNC型龙门式数控加工设备机架结构

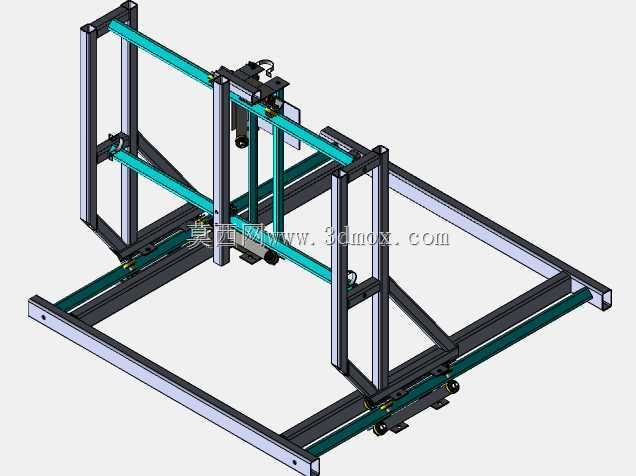

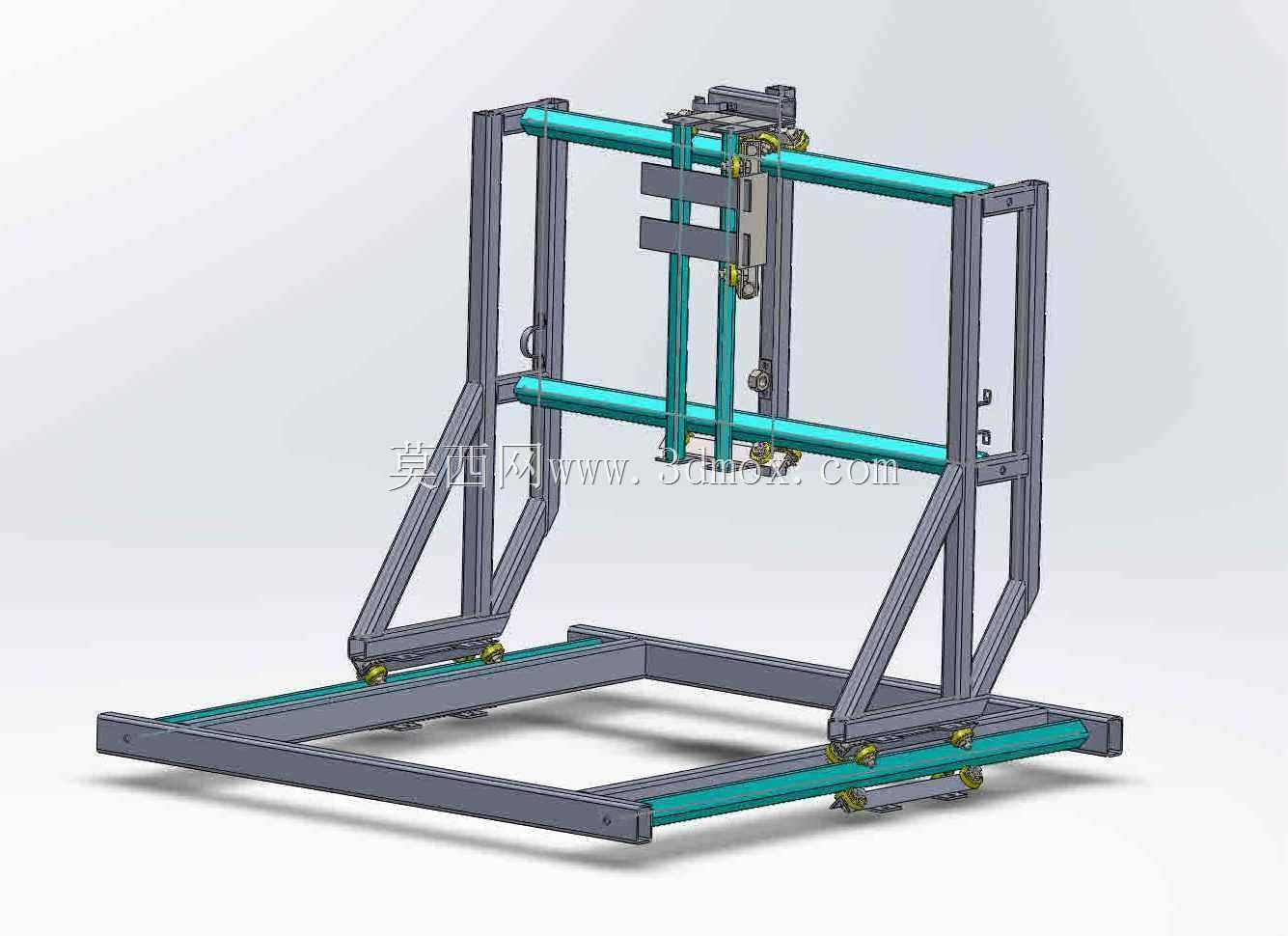

该结构为面向中小型精密加工场景打造的龙门式数控加工设备主体机架，主要应用于五金零件批量加工、小型模具型腔铣削、非标定制金属构件切削等生产场景，适配小型加工车间、模具制造工坊、职业院校实训基地等多种场地的加工需求，可完成铣削、钻孔、镗孔、轻量攻丝等多道机加工工序，替代人工操作实现高精度自动化加工作业。整体采用方通型材焊接成型的框架式结构，底部为一体式矩形承载底座，底座上铺设横向平移导轨，两侧对称设置斜撑式支撑立柱，立柱顶端架设横向横梁导轨，横梁上搭载可纵向移动的滑座安装位，滑座可进一步搭载主轴加工头实现垂直方向的进给运动，三个轴向的运动配合可覆盖常规中小型工件的全加工行程范围。设计阶段优先考量了机架整体刚性与运动稳定性，两侧斜撑结构有效抵消主轴加工时产生的切削振动，避免加工过程中出现机架形变影响加工精度，导轨安装面均预留了二次精加工余量，可在焊接成型后通过铣削加工保证导轨安装的平面度与平行度，降低运动过程中的卡顿与精度偏差。外形尺寸方面，整体底座宽度适配常规车间1.2米宽度的物料通道，整机长度控制在两米范围内，无需预留过大安装空间，底部框架预留了调平地脚安装位，可适配不同平整度的车间地面安装，安装时仅需保证地面承载能力满足整机重量要求即可，无需额外制作专用安装基础。横梁与底座导轨的行程设计覆盖了400*600毫米的常规加工幅面，可满足绝大多数小型五金零件、小型注塑模具的加工尺寸需求，框架上预留了电气线路、润滑管路的走线槽位，后续装配时可将所有管线隐藏在框架内部，既提升设备整体整洁度，也可避免加工过程中切屑、切削液飞溅损坏管线。滑座安装位采用标准化接口设计，可适配不同功率的加工主轴，用户可根据自身加工材质的硬度需求更换对应功率的主轴组件，无需对机架结构进行二次改造，设备整体扩展性较强，可覆盖从轻质塑料、铝合金到普通碳钢的多种材质加工需求。
