BKM125圆形管道离心通风设备结构

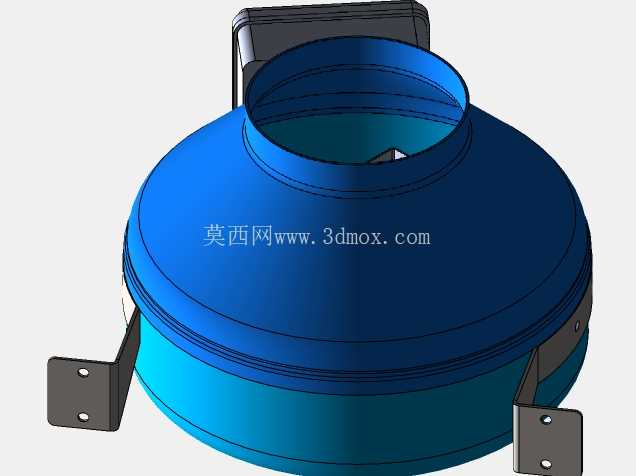

这款圆形离心式管道通风部件，主要应用在民用建筑通风、工业工位送风排风、小型设备散热排风等场景中，适配直径125mm规格的圆形通风管道，在新风系统、设备局部排风、厨卫集中排风、实验室通风支管等场景中都能见到同结构产品的应用。从结构设计来看，整体采用蜗壳式离心流道设计，不同于轴流风机直进直出的风路，气流从顶部圆形进风口轴向进入叶轮腔后，在叶轮离心力作用下沿蜗壳周向加速，最终从侧部出风口沿管道切向送出，这种结构能在有限的安装空间内提供更高的风压，适合管道较长、存在局部风阻的通风回路。

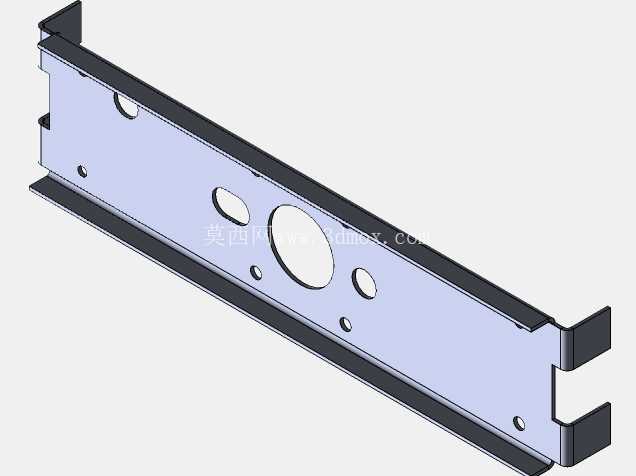

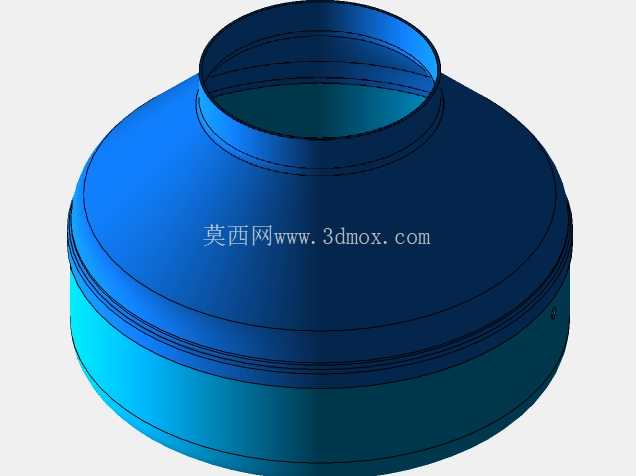

产品的安装结构设计充分考虑了现场吊装、壁装的实际需求，壳体两侧延伸出带安装孔的金属固定支架，支架上的长圆孔设计允许安装时存在一定的位置公差，降低现场安装时的对位精度要求，支架与蜗壳主体采用刚性连接，能承受设备运行时的振动载荷，避免长期运行后支架松动产生异响。蜗壳主体采用上下分瓣的拼接结构，接缝处做了止口设计，既保证壳体拼接后的圆度精度，也能减少接缝处的漏风损失，表面的圆弧过渡没有尖锐棱角，一方面能降低气流在壳体内的沿程阻力，另一方面也能减少运行时的气流涡流噪音。

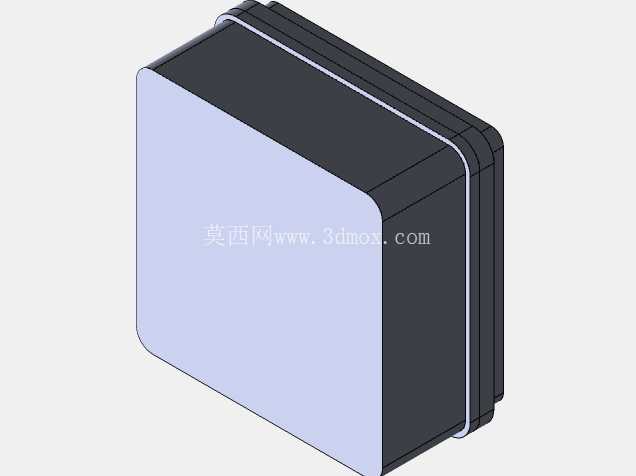

进风口位置做了向内延伸的集流圈结构，集流圈的圆弧型线能引导气流平滑进入叶轮区域，减少进气口的气流紊流，提升叶轮的做功效率，相比无集流圈的直筒进风口，这种设计能降低进气损失约8%左右。接线盒设置在蜗壳顶部的侧方位置，与主风道完全隔离，避免风道内的凝露、灰尘进入接线腔引发电气故障，接线盒的出线位置预留了防水接头安装位，适合在高湿度的通风场景下使用。

从安装边界来看，设备整体的最大外径略大于连接管道直径，安装时需要在管道接驳位置预留足够的操作空间，两侧支架的安装孔中心距与主流同规格管道风机的安装尺寸兼容，替换现有老旧设备时不需要重新打孔固定。设备的进出风口均采用标准圆形管道接口，接口处做了阶梯型止口，能直接插入对应规格的PVC风管、金属螺旋风管，外部配合卡箍或者铝箔胶带就能完成密封固定，不需要额外加工转接头。

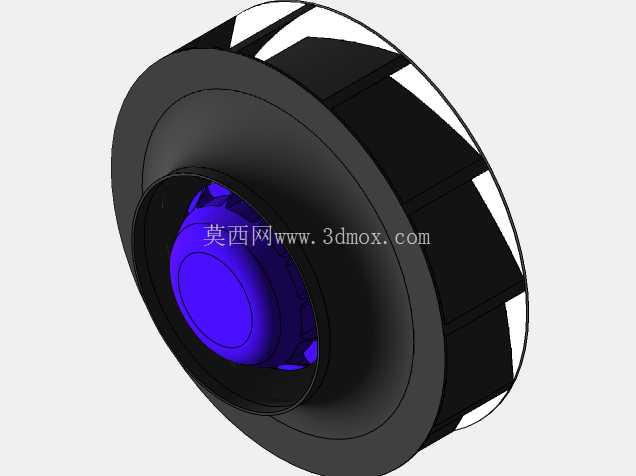

在功能特性上，这种结构的通风设备相比同风量的轴流风机，风压曲线更平缓，在管道阻力波动时风量变化更小，适合在带过滤器、消音器等阻力部件的通风回路中使用。蜗壳内部的叶轮采用后向式叶片设计，运行时的气动噪音更低，效率区间更宽，在不同转速档位下都能保持较高的运行效率。壳体的材质选用适配不同使用场景，金属材质版本适合高温排风、工业废气排放场景，塑料材质版本成本更低、重量更轻，适合民用新风、普通排风场景。

设计过程中需要重点关注蜗壳的型线精度，蜗壳的张开度变化直接影响风机的效率和噪音水平，型线偏差过大会导致气流在壳体内产生二次回流，降低风机出力。支架的刚度设计也需要经过校核，避免叶轮运行时的激振频率与支架固有频率重合引发共振，实际建模时需要对支架做模态分析，调整支架的厚度或者加强筋结构，错开共振频率区间。进出风口的同轴度公差需要控制在合理范围内，否则安装管道后会产生额外的安装应力，长期运行后会导致壳体变形，叶轮擦碰蜗壳引发故障。
