AC230V2.5A八字尾电源输入插座结构

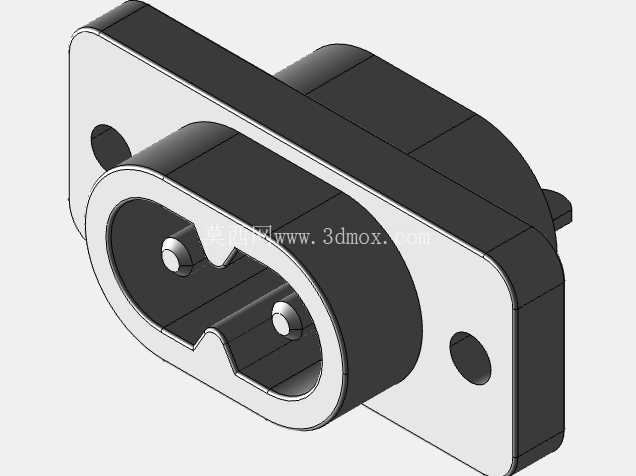

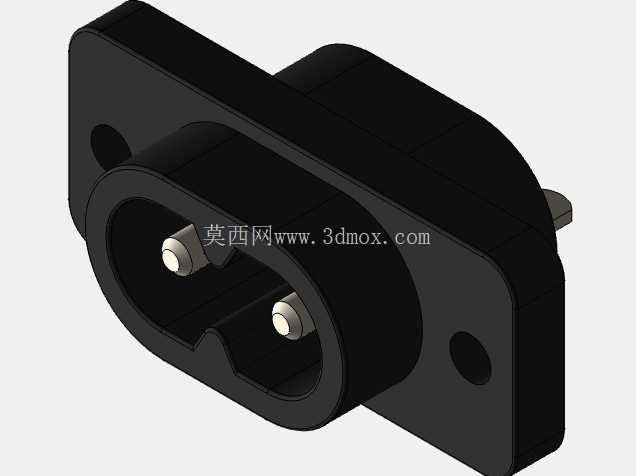

　　这款两孔面板式电源输入座，是民用及工业小功率设备上极为常见的市电接入部件，日常接触的桌面适配器、小型工控终端、台式检测仪器、外置供电的音频设备外壳上，都能见到这类接口的身影，它承担着设备侧市电输入的接驳功能，是设备与供电线缆之间的物理连接载体。从结构设计来看，整体采用带法兰的安装基座形式，法兰盘两侧预留了对称的通孔安装位，适配M3规格的沉头螺丝固定，安装时直接从设备外壳外侧将插座插入预先开好的对应开孔，从内侧拧上固定螺母或者从外侧穿入螺丝锁紧即可，安装边界完全匹配常规1.0-2.0mm厚度的金属或塑料设备外壳，开孔尺寸不需要做复杂的异形加工，仅需开出对应插座主体的避让方孔以及两个螺丝定位孔，就能完成装配，对钣金外壳冲压加工、塑料外壳注塑成型的工艺要求很低，适合大批量生产的设备选用。

　　接触件部分采用了倾斜8度左右的插套设计，对应标准八字尾电源线的公头插片角度，插套内部采用带弹性的铜质基材，表面做镀镍处理，既保证插拔时的接触压力足够，避免长期使用后接触电阻过大发热，也能抵御日常使用环境中的潮气氧化，延长接口的使用寿命。基座主体采用阻燃级黑色热固性塑料一体成型，绝缘性能满足AC250V等级的耐压要求，阻燃等级达到V0级，即使接触件出现异常发热，也不会引燃基座造成安全隐患，插套与基座之间采用过盈压装的固定方式，不需要额外的胶水或者卡扣辅助，装配工序简单，结构可靠性高。

　　从实际选型适配角度来说，这款插座额定承载能力为250V电压下5A电流，完全覆盖230V市电环境下2.5A的使用需求，对应的负载功率上限可以达到500W以上，足够覆盖绝大多数小型桌面设备、外置电源模块、小型工控单元的供电需求。接口的防呆设计完全融入结构本身，两个插套的角度、间距都做了非对称设置，对应的公头插头只能以唯一正确角度插入，完全避免反插、错插的可能，不需要额外增加防呆结构。在三维建模过程中，需要重点关注几个核心尺寸的公差匹配：首先是法兰盘与设备外壳贴合面的平面度，要控制在0.1mm以内，避免安装后出现缝隙导致外壳防护等级下降；其次是插套的中心距与倾斜角度，必须严格匹配国标对应的插头尺寸，公差控制在±0.05mm范围内，否则会出现插头插不进或者插拔过松的问题；再者是安装孔的中心距公差，要控制在±0.1mm，避免批量装配时出现孔位对不齐的情况。

　　另外，插座主体伸入设备内部的长度也做了优化，整体纵深不超过22mm，不会占用过多设备内部的走线空间，对于内部空间紧凑的小型设备十分友好，插套尾部的接线端采用焊片形式，既可以直接焊接导线，也可以适配标准的6.3mm插簧端子，接线方式灵活，适合不同生产工艺的设备组装需求。在实际应用场景中，这类插座往往和设备内部的保险座、电源开关配合组成完整的市电输入回路，相比带线的电源接口，这种面板固定式插座的结构强度更高，不会因为线缆拉扯导致接口脱落，长期插拔的使用寿命可以达到10000次以上，完全满足设备全生命周期的使用需求。建模时还要注意基座边缘的圆角处理，所有外露边缘都做了R0.5的圆角，避免安装和使用过程中划伤操作人员，法兰盘与插座主体的过渡位置做了加强筋结构，提升基座的整体结构强度，即使安装时螺丝锁紧力过大，也不会出现基座开裂的问题。
