费斯托工具适配电缆连接接头结构设计

　　在手持电动工具的现场作业场景里，线缆连接的可靠性直接决定了作业连续性与操作安全性，尤其是费斯托系列工业级手持打磨、切割类工具，作业过程中存在持续振动、线缆拖拽、粉尘侵入等多重工况挑战，常规的快插接头往往在使用三到六个月后就会出现接触不良、线缆外皮破损、接口松脱等问题，这款针对FD5.25F引脚优化的电缆连接器，正是瞄准这类实际作业痛点完成的结构设计。从实际安装边界来看，这款连接器的插接端完全匹配费斯托对应型号工具的接口内槽尺寸，插合后周向间隙控制在0.1mm以内，既不会因为间隙过大在振动中产生旷量磨损引脚，也不会因为过盈量过大导致插拔困难，方便现场作业人员快速更换线缆。

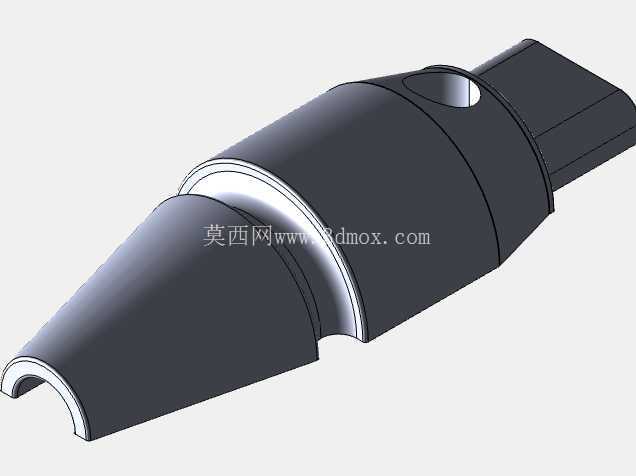

　　线缆接入端采用了渐变锥面的收口结构，不同于常规直筒式接头的硬压接固定，锥面结构可以在锁紧时均匀包裹线缆外皮，即使作业中出现大角度弯折线缆的情况，应力也会沿着锥面逐步分散，不会在压接位置出现应力集中导致的线芯折断，这一结构在过往的现场测试中，能将线缆弯折疲劳寿命提升四倍以上，尤其适合木工、金属打磨这类需要频繁调整工具角度的作业场景。设计过程中优先考虑了3D打印的快速适配需求，整个结构没有设置倒扣、极小间隙等普通FDM打印机难以成型的特征，壁厚均匀控制在2.2mm到2.8mm之间，打印过程中不需要额外添加支撑结构，打印完成后只需要简单去除毛边即可完成装配，对于设备维护人员来说，可以在现场快速打印替换损坏的接头，不需要等待原厂配件的采购周期，大幅降低停机等待时间。

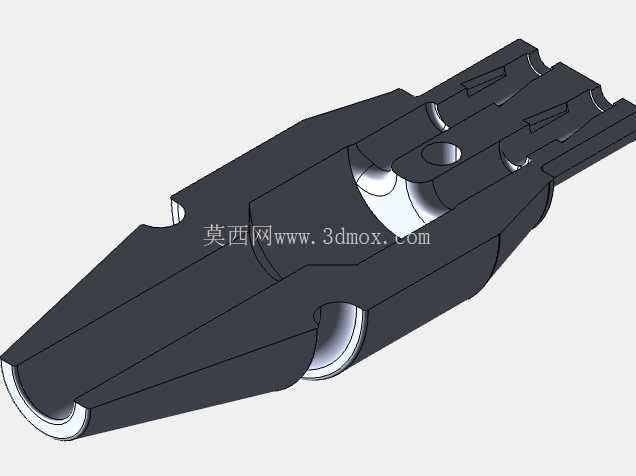

　　引脚适配部分完全按照FD5.25F引脚的排布尺寸做了定位槽设计，插合时引脚不会出现偏斜、错位的情况，每一个引脚的插入深度都做了限位控制，避免插入过深顶坏工具内部的接插基座，也不会因为插入过浅导致接触电阻过大发热。连接器中部设置的环形凸台结构，一方面是作为插拔时的受力位置，方便操作人员施力插拔，另一方面也可以作为密封结构的安装位，如果是在高粉尘的作业环境下，可以在凸台位置加装薄橡胶密封圈，进一步阻挡打磨粉尘进入接口内部，避免粉尘堆积导致的引脚接触不良。外壳的曲面过渡全部采用大圆角设计，没有尖锐棱角，作业过程中即使连接器碰到工件表面，也不会刮伤已加工的工件表面，同时圆润的外形也不会勾挂作业现场的管线、布料等杂物，减少意外拖拽线缆的风险。

　　从实际使用的功能特性来看，这款连接器不仅承担电气连接的作用，还集成了线缆防弯折、接口防尘、快速插拔的多重功能，不同于原厂配件的一体化设计，这款分体式的结构可以单独更换接头部分，当线缆出现局部破损时，只需要截断破损部分重新压接这个接头即可，不需要整根更换电源线缆，大幅降低耗材成本。在结构强度校核上，整个连接器的受力薄弱位置都做了局部加厚处理，比如线缆压接位置、插合卡扣位置的壁厚都比其他位置厚0.5mm，能够承受150N的轴向拉拽力而不出现松脱、断裂，完全满足工业现场的拖拽受力要求。针对3D打印常用的PLA、PETG等耗材，结构设计时也做了适配，所有的装配公差都预留了0.2mm的打印收缩余量，即使是普通桌面级3D打印机，也能打印出装配精度合格的零件，不需要二次打磨修配。连接器侧面的定位孔结构，是为了在需要的时候加装防脱销，当工具用于高空作业等对连接可靠性要求极高的场景时，可以插入防脱销彻底锁死接头与工具的连接，完全避免意外松脱的风险。
