斜盘式轴向柱塞泵结构剖面设计图纸

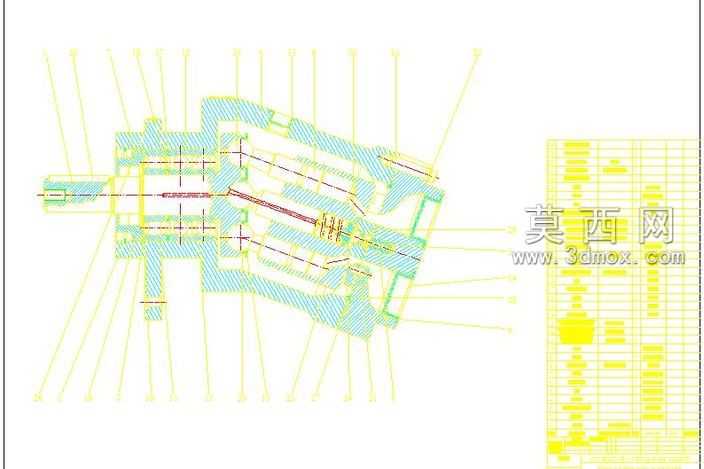

本作品为斜盘式轴向柱塞泵的二维剖面结构设计图纸，完整呈现了该类液压泵的内部核心构造与装配逻辑。设计过程中依托三维建模软件完成各零部件的参数化建模后，导出为二维工程剖面视图，清晰展现了泵体内部柱塞、缸体、配流盘、斜盘、回程弹簧、传动轴等核心部件的装配位置与配合关系，所有零部件的尺寸标注遵循机械制图国家标准，通过不同线型与剖面填充区分不同材质与装配层级，让内部流道、运动副间隙、密封结构的设计细节一目了然。设计思路围绕轴向柱塞泵的工作原理展开，针对1000转/分的额定工作转速，优化了柱塞与缸孔的配合公差、斜盘的倾斜角度设计，保证泵体在额定工况下的容积效率与运行稳定性；剖面视图中重点标注了各运动部件的运动轨迹线，直观展示柱塞随缸体旋转过程中在斜盘作用下的往复运动逻辑，清晰呈现吸油、压油过程的工作原理。图纸中对密封件的安装位置、轴承的选型装配位置、进出油口的流道走向都做了明确的绘制，兼顾了结构展示与生产参考的实用性，通过分层的线条绘制区分固定部件与运动部件，让阅图者能够快速理清泵体的动力传递路径：动力从输入端传动轴传入，带动缸体同步旋转，柱塞在回程弹簧与斜盘的共同作用下完成轴向往复运动，通过配流盘的配流窗口完成高低压油腔的切换，实现连续的吸压油动作。整体图纸绘制规范，结构表达清晰，能够为液压泵的结构学习、生产装配、故障检修提供准确的参考依据，也可作为液压传动相关教学的直观演示素材，帮助理解轴向柱塞泵的核心工作逻辑与结构设计要点。
