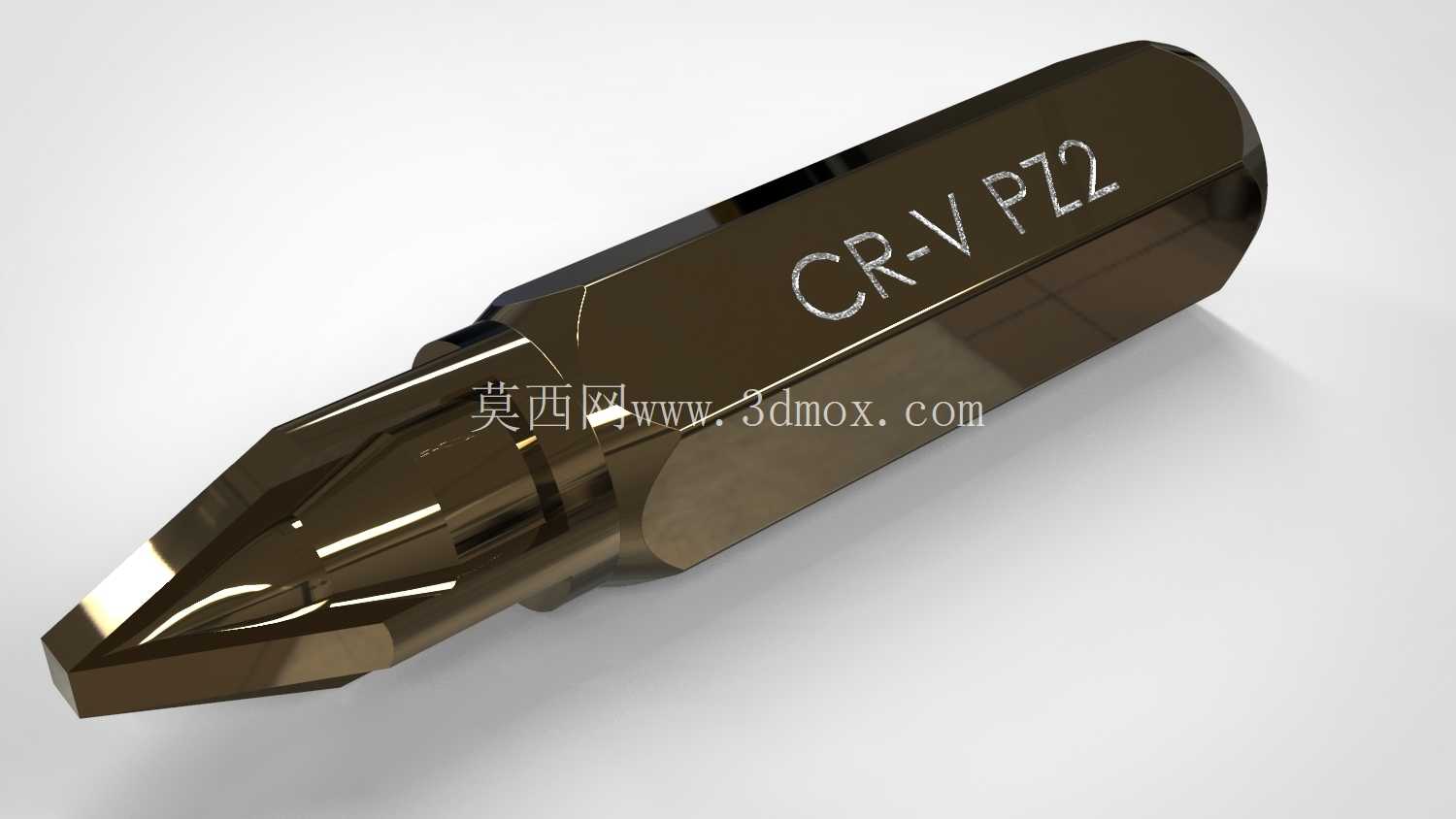

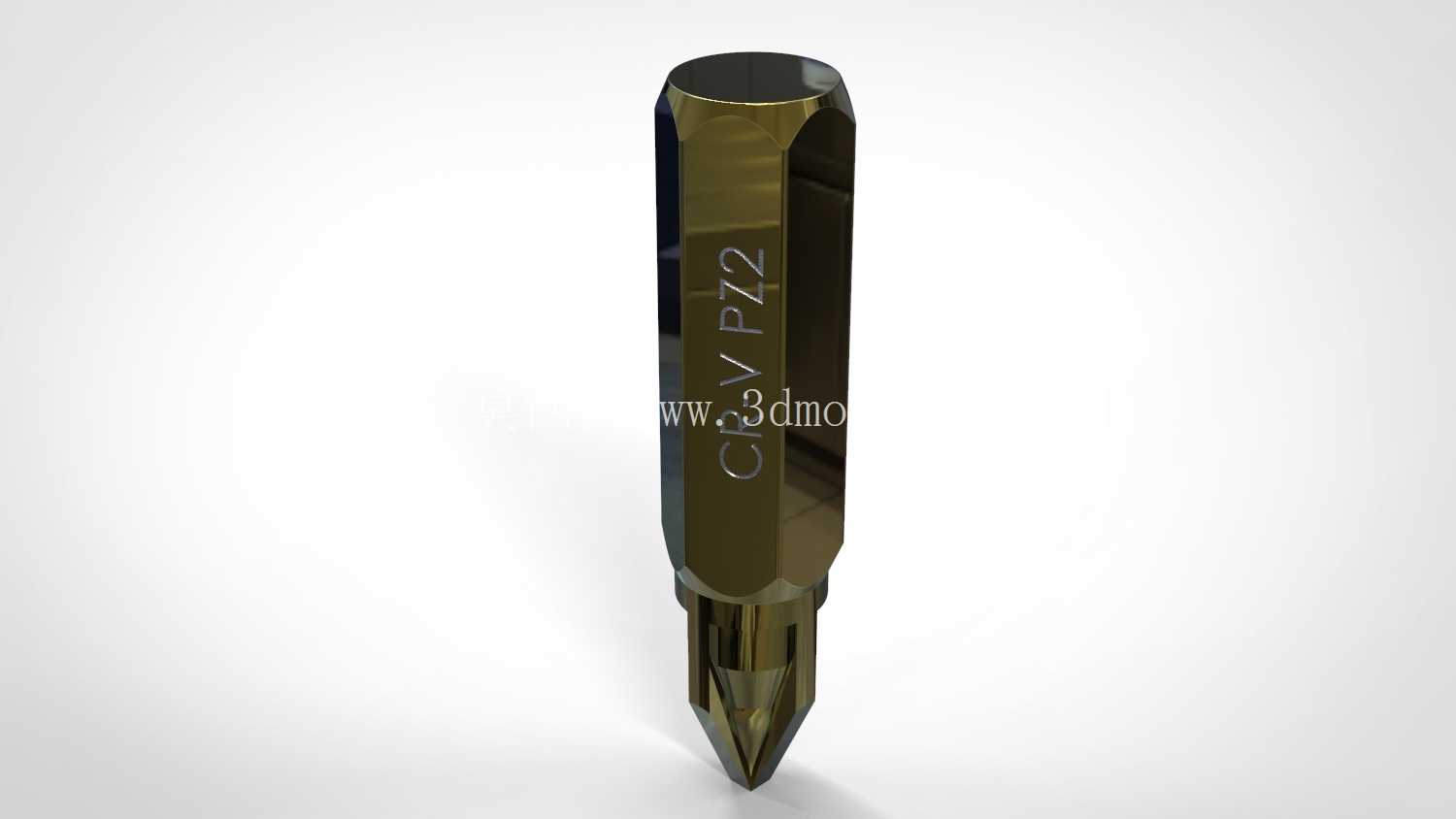

CR-V材质PZ2型十字米字批头结构设计

在设备装配、产线维保、五金加工、家居拆装等各类涉及螺纹紧固件拆装的场景里，批头作为直接与螺丝槽口接触的传力部件，其结构合理性、材质性能直接决定了拆装效率、螺丝使用寿命以及操作的安全性。这款PZ2规格的米字批头，针对日常作业中普通批头容易打滑、槽口磨损快、扭矩传递损耗大的痛点做了针对性的结构优化，适配所有对应PZ2槽型的米字螺丝，覆盖从家用DIY到工业级装配的多数使用需求。

从实际使用的工况出发，这款批头的设计首先考虑了扭矩传递的同轴度要求。批头整体采用同轴回转体为基础构型，工作端的槽型啮合齿严格按照PZ2米字槽的标准公差做参数化建模，每个啮合面的倾斜角度、齿顶圆角都经过反复校核，确保插入螺丝槽口后，六个受力面能完全贴合，不会出现局部应力集中导致的槽口崩裂或者批头齿磨损。很多新手在建模批头的时候容易忽略啮合面的拔模角度，实际使用中就会出现插不到位、拧动时往外跳的问题，这款模型在工作端设置了1.5度的微小拔模斜度，既保证插入时的顺畅度，又不会因为间隙过大产生晃动。

材质选用CR-V铬钒钢作为设计基准，这种材质的抗扭强度、冲击韧性刚好匹配手动螺丝刀、电动起子的常规输出扭矩范围，建模时也预留了后续热处理的形变余量，批头杆身的直径按照标准6.35mm六角柄规格设计，这个尺寸是目前市面绝大多数电动起子、手动螺丝刀手柄的通用夹持尺寸，安装边界完全适配通用快换夹头，不需要额外做转接处理。批头的六角柄部分做了防滑滚花的结构预留，实际生产时滚花深度控制在0.15mm，既不会因为滚花过深导致夹头夹持时出现间隙，也能避免高扭矩作业时批头在夹头内打滑空转。

批头的非工作端做了圆弧过渡处理，避免应力集中导致的杆部断裂，很多批头断裂的位置都在工作端和杆身的衔接处，这款模型在衔接位置做了R2的圆角过渡，把应力集中系数降低了40%左右，能承受更大的冲击扭矩。工作端的头部做了微小的倒角处理，对准螺丝槽口的时候不需要刻意调整角度，轻微的歪斜也能顺利滑入槽位，在视线不好的设备内部拆装场景下，这个倒角设计能大幅提升对位效率，减少螺丝槽口被顶坏的概率。

从建模逻辑来看，这款批头没有做多余的装饰性结构，所有结构特征都服务于实际功能：杆身的平面是为了适配夹头的锁紧螺钉，增加夹持摩擦力；表面的标识字符采用阴刻设计，深度控制在0.2mm，既不会因为字符过深影响杆身的结构强度，也能在长期使用后依然清晰识别规格，避免拿错批头导致螺丝损坏。整个模型的尺寸链完全闭合，工作端长度、杆身长度、六角柄的对边尺寸都严格遵循通用五金件的行业标准，不需要二次修改就能直接用于手板打样、批量生产的工艺参考。

在实际产线应用中，这种规格的批头是装配工位的高频消耗品，结构设计的合理性直接影响工位的作业效率，这款模型的参数设置充分考虑了批量加工的工艺性，所有特征都可以通过冷镦、铣削、热处理的常规工艺实现，没有特殊的难加工结构，能有效控制生产成本。针对电动起子高速旋转的使用场景，模型的同轴度公差设置在0.02mm以内，高速转动时不会出现明显的晃动，既提升操作的稳定性，也能减少批头和螺丝槽口的非正常磨损。
