MEISER齿形防滑金属格栅板结构设计

这款齿形防滑格栅板是工业平台、走道场景中常用的承重铺板构件，日常在工业厂房的操作平台、设备检修走道、户外栈桥步道、市政排水井盖、物流装卸平台边缘都能见到这类构件的身影，核心作用是替代传统平面钢板，在满足承重需求的同时解决湿滑、积油、积灰工况下的人员行走打滑问题，同时格栅的镂空结构可以快速排走表面积水、油污、碎屑，避免板面形成积层带来的安全隐患。

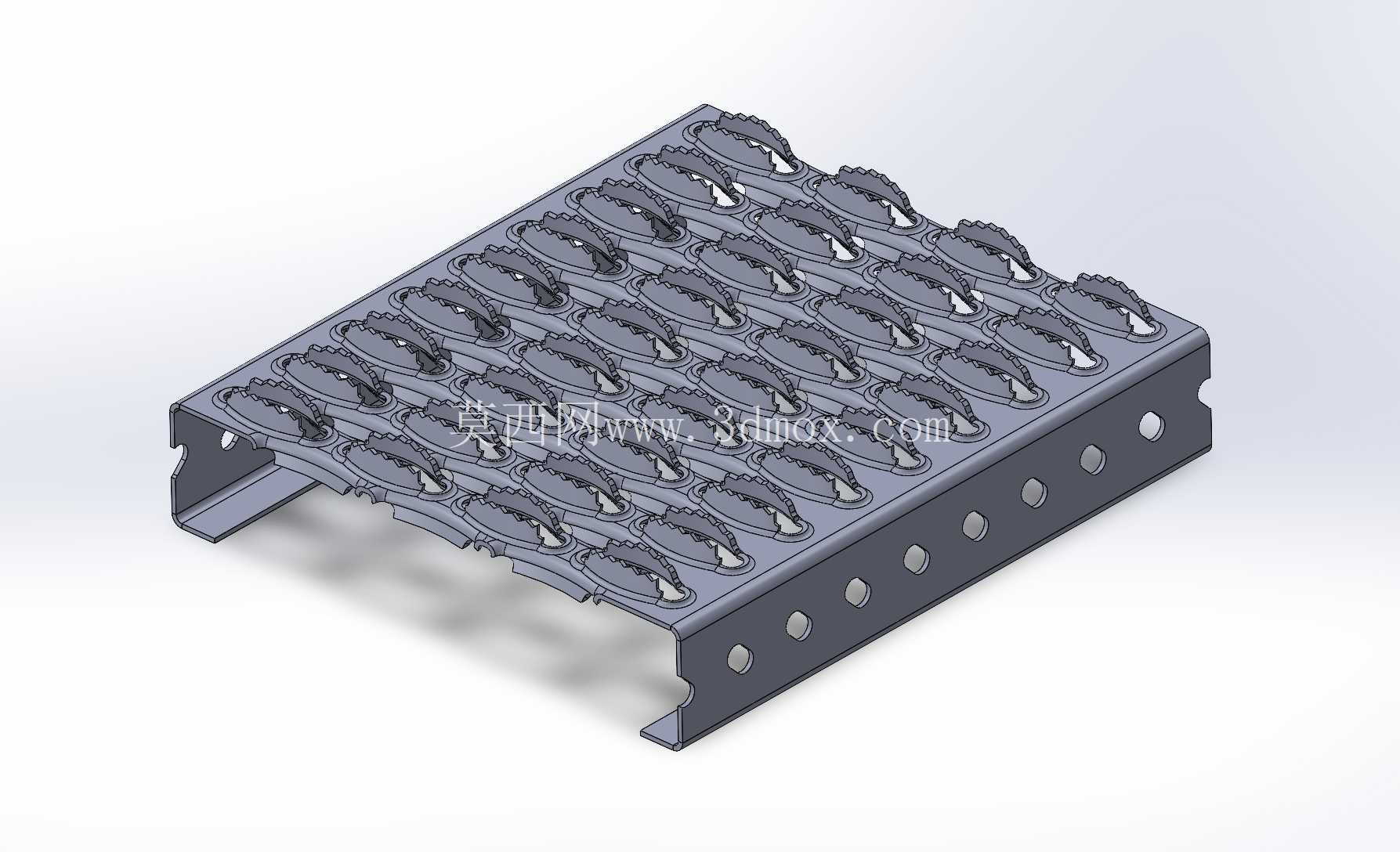

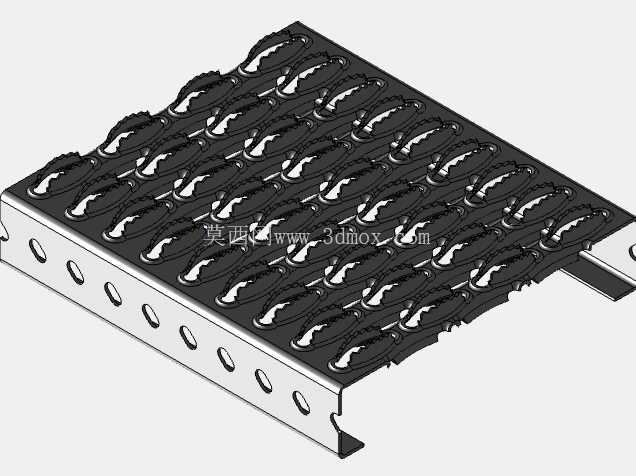

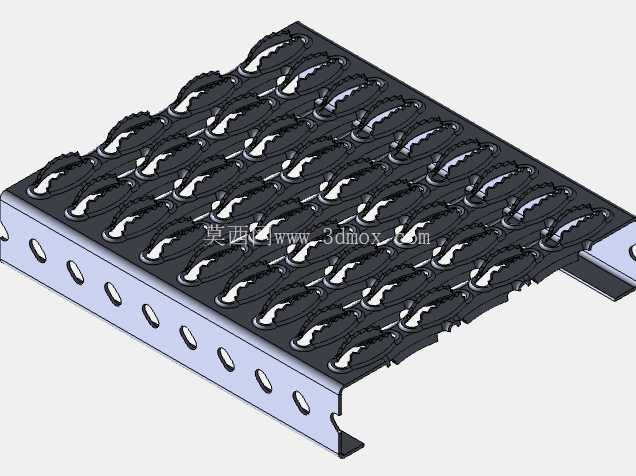

从结构设计逻辑来看，这款格栅采用一体冲压成型的齿形凸起结构，不同于传统焊接钢格板的扭绞方钢与扁钢焊接结构，这款板材直接通过整块金属板材连续冲压加工成型，板面的凸起齿边经过翻边冲压处理，齿形边缘朝向行走方向形成多向防滑咬合面，不管是人员穿劳保鞋行走，还是小型手推车、工具车经过，都能通过齿边与接触面的咬合提供足够摩擦力，即使板面沾有润滑油、切削液或者雨水，也不会出现大面积打滑的情况。格栅两侧的C型折边是主要的承重受力结构，折边高度对应240mm幅宽下的承重能力设计，折边上预留的等距圆孔是安装固定位，安装时可以直接通过螺栓将格栅固定在下方的支撑钢梁上，不需要额外焊接固定件，拆装更换都很方便，相邻格栅之间也可以通过侧边孔位用连接件拼接，适配不同宽度的走道铺设需求。

尺寸边界上，这款格栅单块幅宽为240mm，齿形单元的排布间距为50mm，这个间距是经过人体工程学验证的，行走时脚掌接触范围内至少有3到4个防滑齿凸起，不会出现踩空或者局部受力不均的情况，同时50mm的镂空间隙可以保证直径小于40mm的碎屑、积水快速漏下，不会在板面堆积，又能避免女士高跟鞋、小直径工具直接卡入缝隙。折边的开孔间距统一，适配工业现场常用的C型钢、H型钢支撑梁的标准跨距，常规工况下支撑梁跨距设置在1米以内时，这款格栅可以满足每平方米2kN的均布活荷载要求，完全符合工业检修走道的承重规范。

设计过程中需要重点考量几个工程细节：首先是冲压齿形的翻边高度，翻边过高会导致行走时硌脚，同时容易积攒杂物，翻边过低则无法提供足够的防滑摩擦力，这款设计的齿高控制在5mm左右，既保证了咬合摩擦力，又不会对行走舒适度造成明显影响；其次是两侧折边的圆角处理，折边端部和安装孔位都做了去毛刺倒角，避免安装和使用过程中划伤施工人员；另外板面的整体平面度控制在每米2mm以内，避免多块拼接时出现高低差，绊倒通行人员。

实际选型应用时，这类一体冲压格栅比传统焊接钢格板重量轻30%左右，安装效率更高，同时没有焊接点，不存在焊缝腐蚀脱落的问题，在户外潮湿、有腐蚀介质的工况下使用寿命更长，适合用在污水处理厂走道、海上平台检修通道、机床周边操作踏板、物流分拣线侧边走道这些场景。建模过程中需要注意齿形冲压特征的阵列排布一致性，折边的成型回弹补偿，以及安装孔位的同轴度公差，确保加工出来的成品能够直接互换安装，不需要现场二次打孔修配。
