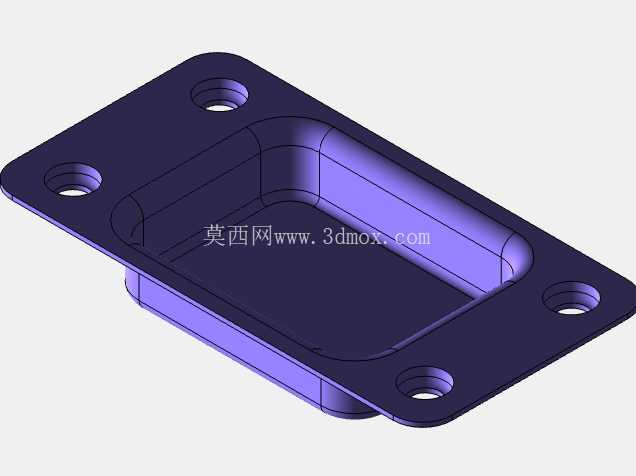

带安装法兰的矩形凹腔压铸件结构设计

　　该压铸件属于典型的带安装法兰的凹腔类结构件，在工业场景中常作为小型设备的嵌入式安装座、防护壳体基座或者电气元件的容纳仓使用，常见于工控设备、小型机电产品的内部安装工位，用来承装对应尺寸的功能模块，同时通过法兰结构实现与设备面板、机架的固定连接，避免内部模块出现晃动、移位的问题。从结构设计逻辑来看，主体的矩形凹腔采用了圆角过渡设计，所有转角位置均设置了适配压铸工艺的圆角半径，一方面是为了避免压铸成型过程中金属液填充时出现涡流、卷气的缺陷，减少铸件内部气孔、缩松的产生概率，另一方面也能消除应力集中点，提升构件在受振动、冲击载荷时的结构强度，避免直角位置在长期受力下出现开裂问题。

　　法兰边均匀分布的四个安装沉孔，孔位的位置度公差按照压铸工艺常用的IT7级精度设定，沉孔深度刚好适配对应规格的盘头螺钉安装，安装后螺钉头部不会突出法兰表面，保证安装面的平整性，不会出现干涉相邻构件的情况。凹腔的侧壁设置了均匀的拔模斜度，斜度取值符合铝合金压铸的常规工艺要求，开模时能够顺利脱模，不会出现拉伤铸件表面的问题，同时侧壁与底部的交接位置也做了圆角过渡，保证金属液填充时的流动性，减少冷隔缺陷的出现。

　　从安装边界来看，法兰边的外轮廓尺寸适配常见的设备面板开孔尺寸，凹腔的深度刚好能够容纳常规厚度的小型功能模块，安装时法兰边贴合在面板外侧，凹腔部分嵌入面板内侧的预留空间，不需要额外设置复杂的固定结构，仅通过四个螺钉即可完成快速装配，后期维护拆卸也十分便捷。在壁厚设计上，整个构件的壁厚保持均匀，法兰边与凹腔侧壁、底部的壁厚差值控制在压铸工艺允许的范围内，避免成型过程中因为壁厚不均导致的冷却速度差异，减少铸件变形、缩凹的问题，同时均匀的壁厚也能保证构件整体的强度一致性，在承受外部挤压、冲击载荷时不会出现局部强度不足的问题。

　　凹腔的内表面精度按照压铸后的常规精度要求设定，不需要额外进行机加工即可满足大部分容纳类场景的使用需求，如果有更高的配合精度要求，仅需要对凹腔的配合面进行少量精加工即可，能够有效降低后续加工的成本。法兰的安装面设置了微小的平面度要求，保证安装后与设备面板之间能够紧密贴合，不会出现缝隙，避免灰尘、水汽从安装位置进入设备内部，提升整体的防护性能。在实际使用过程中，这类构件常搭配密封垫使用，安装时在法兰与面板之间加装对应尺寸的橡胶密封垫，能够达到IP65左右的防护等级，适用于有一定防尘防水要求的户外设备、工业现场设备的安装场景。结构设计时充分考虑了压铸生产的工艺性，没有出现深腔、倒扣等需要复杂抽芯的结构，模具结构相对简单，仅需要前后模即可完成成型，生产效率高，单件生产成本低，适合大批量的工业化生产。同时构件的整体重量较轻，在满足结构强度要求的前提下尽可能减小了壁厚，能够有效降低材料消耗，适配当下轻量化设计的需求，在小型机电产品、工控设备、智能家居产品等领域都有广泛的应用空间。
