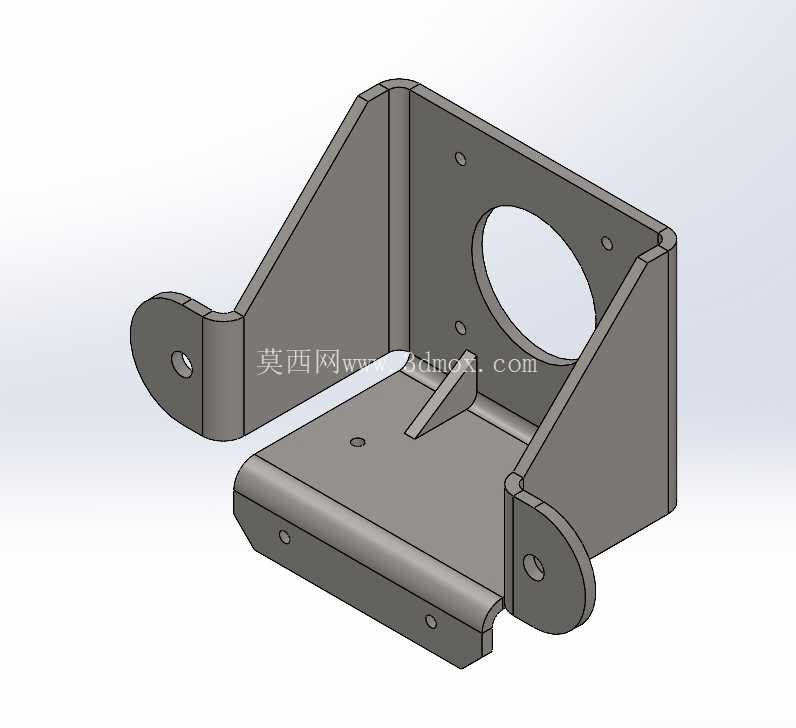

压铸工艺用括号结构钣金支架

　　在压铸生产的模具配套工装、产线辅助构件领域，这类括号形态的钣金支架是十分常见的连接承载构件，日常会出现在压铸模周边的管路排布、线缆固定、辅助检测元件安装等多个场景中，很多一线结构设计人员在做压铸工位配套设计时，都会优先选用这类成型工艺成熟、安装适配性强的支架结构。从实际使用场景来看，这类支架不会直接参与压铸成型的合模、射料、开模顶出等核心工序，更多是承担压铸模周边附属部件的承载固定作用——比如在模具侧面安装冷却水路的分流块时，需要支架提供稳定的支撑点位避免管路振动松脱；在架设模温检测的热电偶走线时，支架可以作为走线固定座避免高温铝液飞溅损伤线缆；部分需要在模具外侧加装局部防护挡板的工位，也会用这类括号支架作为挡板的连接基座，抵消开合模过程中产生的周期性振动。

　　从功能特性上看，这款括号结构采用钣金折弯一体成型，没有多余的拼接焊缝，整体的抗疲劳性能更适配压铸车间长期高温、周期性振动的工况，支架的两个安装端面都预留了标准的安装孔位，孔位公差按照通用五金件的装配要求做了适配，既可以通过螺栓直接固定在压铸模的模架基准面上，也可以搭配铝型材连接件固定在压铸机周边的防护框架上，安装边界的容错空间比较充足，不需要现场做二次修配就能完成装配。

　　设计思路上，这款支架没有做多余的造型冗余，整体的折弯角度经过受力校核，在承受常规5kg以内的附属部件载荷时，折弯处的应力集中系数控制在钣金材料许用应力的30%以内，长期使用不会出现折弯变形、安装面翘曲的问题；支架的边角位置都做了R角钝化处理，避免安装调试过程中划伤操作人员的防护手套，也不会刮破配套的线缆绝缘层、冷却水管外层。从外形尺寸与安装边界来看，支架的整体跨度适配压铸模常见的侧部安装空间，不会和模具的抽芯滑块、冷却水管接头、顶出杆限位结构产生干涉，安装面的孔距符合通用五金配件的安装孔位标准，既可以适配公制M6、M8的标准螺栓，也能搭配常用的喉箍、扎带完成附属部件的固定，不需要额外加工转接板就能直接投入使用。

　　在实际的压铸车间运维过程中，这类支架的替换成本很低，因为采用标准钣金工艺加工，现场如果出现支架被意外磕碰变形的情况，只需要按照原有尺寸快速折弯加工就能完成替换，不会因为非标定制件的采购周期影响压铸产线的正常开机生产。很多刚接触压铸模配套设计的工程师容易忽略这类小支架的设计合理性，要么把支架的壁厚做的过薄导致长期振动下断裂，要么把安装孔位设计的过于紧凑导致现场装配没有调整空间，这款括号支架的参数设定刚好平衡了承载强度、安装便捷性和加工成本三者的关系，不管是用在新建压铸产线的工装配套，还是老旧模具的运维改造，都能很好的适配现场的安装需求，不需要做过多的设计调整就能直接调用到对应的三维装配场景中，减少结构设计人员的重复建模工作量，也能避免非标设计带来的加工成本上升、装配适配性差等问题。
