气动式杠杆铰接夹紧工装结构设计

在汽车零部件焊接工位、小型压铸件去毛刺工序、电子产品组装治具这类需要频繁快速装夹工件的场景里，手动夹具的操作效率往往跟不上产线节拍，纯液压夹具又会带来管路布置复杂、维护成本偏高的问题，这款气动驱动的铰接夹紧结构，刚好填补了中小夹紧力需求场景下的工装选型空白。从实际使用逻辑来看，这类铰接夹的核心作用是在工件完成定位后，通过杠杆机构放大气缸输出推力，在压头位置形成足够的垂直压紧力，避免工件在加工、焊接、检测过程中出现位移，相比传统的螺栓压紧、偏心轮压紧结构，它的动作行程更长，压头开合角度大，操作人员取放工件时不会有结构干涉，适配不同高度的工件装夹需求。

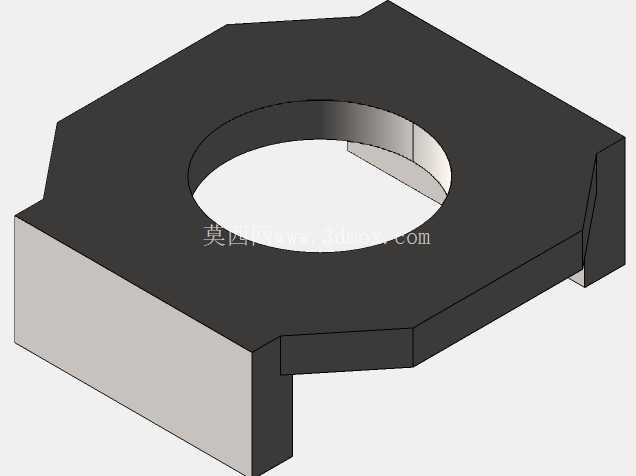

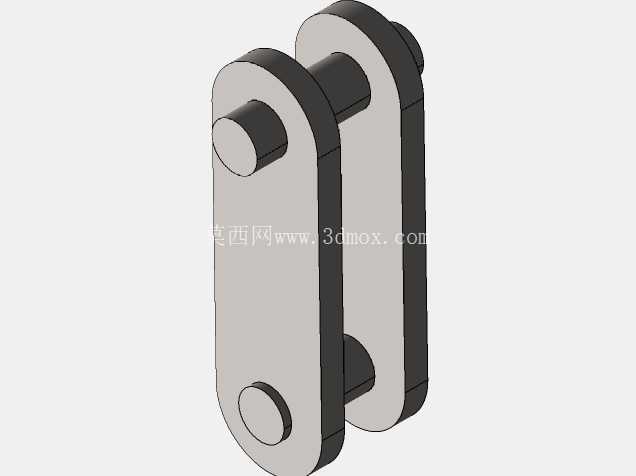

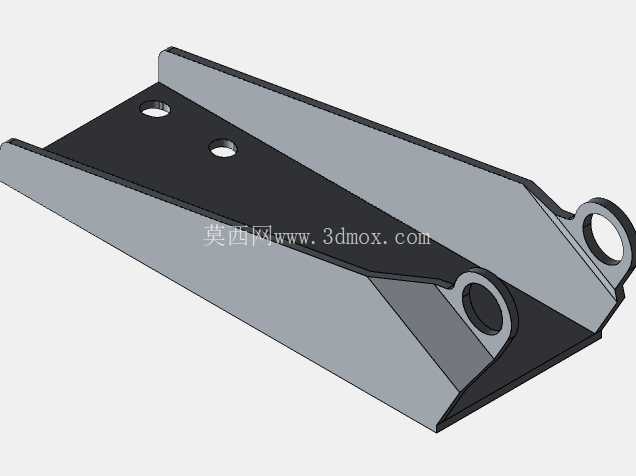

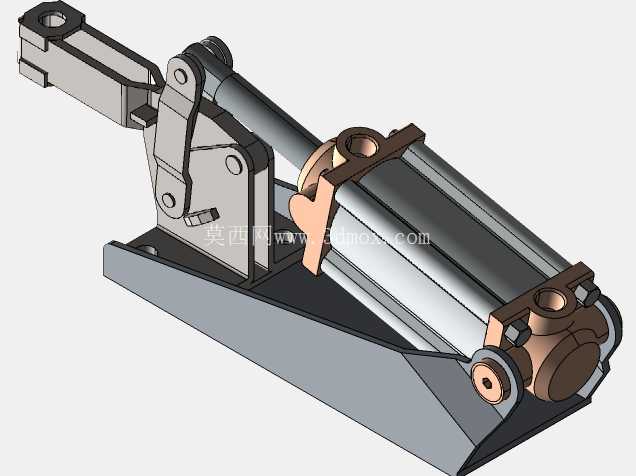

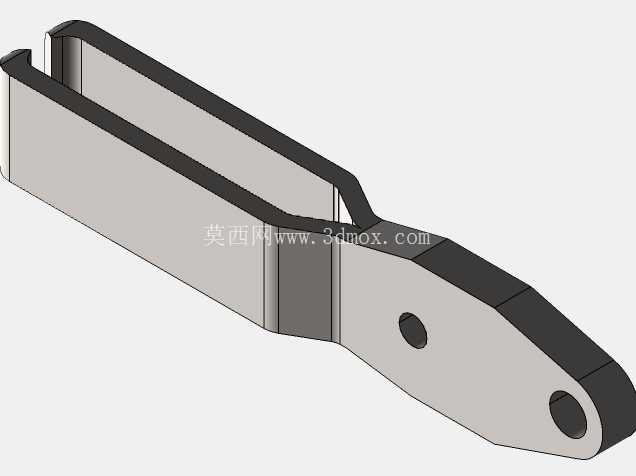

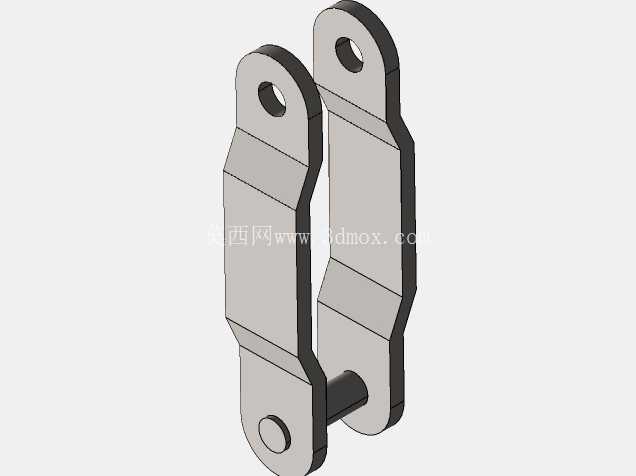

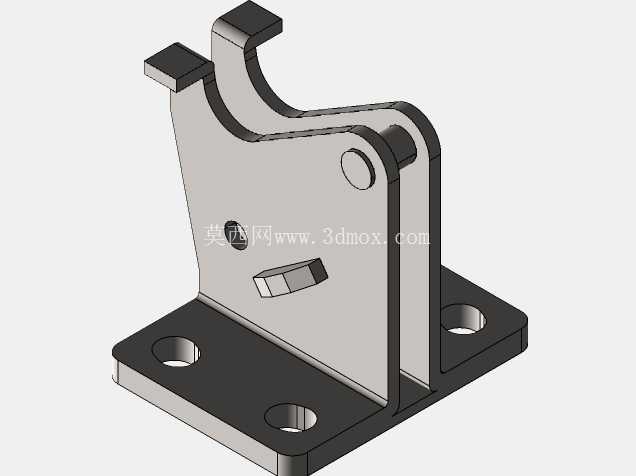

从结构设计思路上拆解，整套机构的受力传递路径非常清晰：气缸尾端通过铰接耳座固定在底部安装基座上，缸杆伸出端连接中部的杠杆摇臂，摇臂通过多组铰接销轴与基座、压头支架形成连杆机构，当气缸通入压缩空气伸出时，连杆机构会越过力学死点，此时即使气源出现短暂压力波动，压头也不会松脱，这一自锁特性是工装夹具设计里非常关键的安全设计点，能避免加工过程中工件飞出的安全隐患。基座部分采用整体式折弯钢板焊接结构，安装面上预留了多组螺栓沉孔，可直接固定在工装台板或者设备机架上，不需要额外设计转接安装板，降低了现场安装的适配成本。压头部分的连接位置设计了可调间隙的铜套铰接点，长期往复动作产生磨损后，可以通过更换铜套恢复机构精度，不需要整体更换整套夹具，能有效降低产线的备件维护成本。

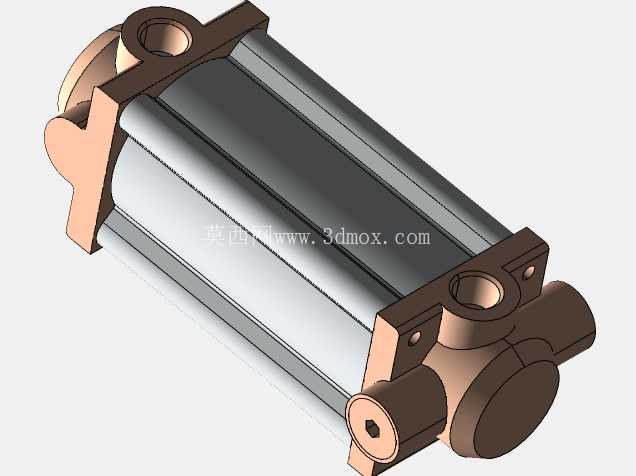

关于安装边界与尺寸适配，这套铰接夹的底部安装孔位按照标准气动夹具的通用孔距设计，横向安装孔距适配行业内常用的120mm台板T型槽间距，纵向安装面的高度控制在85mm以内，不会过多占用工作台的垂直操作空间；气缸部分选用标准缸径的紧凑型气动缸，工作气压适配工厂常规的0.4-0.6MPa压缩空气气源，不需要单独配置增压回路，接入车间现有气源管路即可使用。压头的最大开合角度可以达到75度，当缸杆完全缩回时，压头最高点距离安装面的高度差超过120mm，对于带一定高度的异形铸件、焊接组件，取放时不需要额外避让，能大幅减少操作人员的装夹辅助时间。在实际选型匹配时，需要注意压头的压紧点尽量设计在工件刚性较好的位置，避免压紧力导致薄壁工件变形，同时铰接销轴的位置需要定期加注润滑脂，减少铰接副的磨损量，延长整套机构的使用寿命。

从结构细节来看，所有铰接位置的销轴都设计了防脱卡簧，避免设备长期运行过程中销轴窜动脱落，气缸的进出气口配置了节流接头，可以现场调整压头的开合速度，避免动作过快冲击工件或者产生过大的碰撞噪音。基座的底部设计了定位键槽，安装时可以通过定位键与台板的T型槽配合，快速确定夹具的安装位置，不需要反复打表找正，能缩短工装换型的调整时间。相比同规格的手动铰接夹，气动驱动的形式能让操作人员通过脚踏阀或者手动阀控制夹紧动作，双手可以同时用于工件定位，装夹效率能提升40%以上，在批量生产的工位上，这种效率提升带来的产能收益非常可观。
