高空作业爬行绳悬挂作业平台结构

这套爬行绳悬挂作业平台，核心服务于建筑外墙施工、幕墙安装、外立面维保、高耸构筑物检修这类需要持续高空临边作业的场景，区别于传统落地式脚手架搭设周期长、转场成本高的痛点，也不同于普通吊篮依赖屋面固定配重点的局限，可依托爬行绳实现沿作业面的连续爬升移位，适配不同层高、不同外立面轮廓的作业需求。

从结构设计逻辑来看，整套设备采用双立柱桁架支撑配合悬挂横梁的框架构型，上部的桁架横梁采用三角截面衍架结构，在控制整体自重的前提下保证足够的抗弯刚度，避免平台满载作业时横梁出现下挠变形影响运行稳定性；两侧的竖向立柱采用格构式设计，底部搭配可调节配重基座，配重块采用堆叠式模块化布置，可根据作业面的风载等级、平台实际载荷调整配重总重，无需额外浇筑屋面固定基础，转场时仅需拆解配重块与桁架连接段即可完成转运，适配多作业面轮换施工的需求。

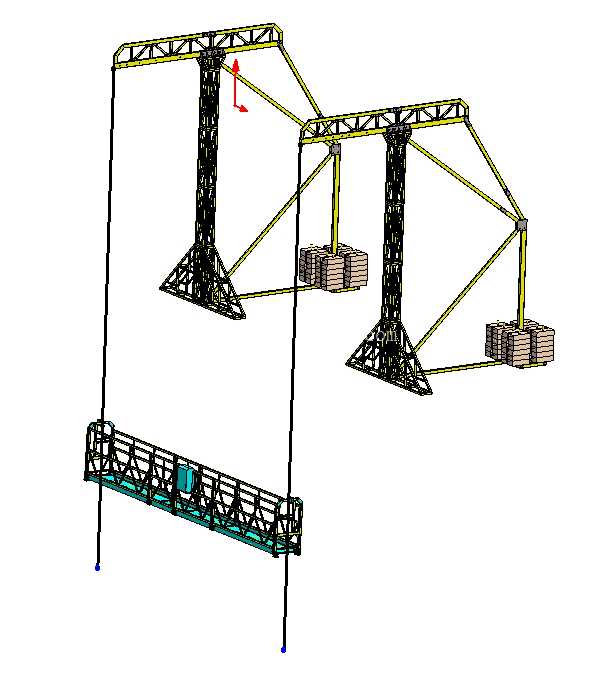

平台的核心承载单元为底部的作业吊篮，篮体采用型钢焊接框架搭配防滑底板，周边设置1.2米高的防护栏杆与挡脚板，符合高空作业临边防护的强制规范要求，篮体与上部悬挂结构通过双道独立的爬行绳连接，爬行绳兼具承重与导向爬升功能，驱动单元集成在篮体上部，可沿绳索实现匀速升降，同时设置双重防坠锁止机构，当绳索出现异常滑动、下降速度超过阈值时，锁止机构会瞬间抱死绳索，避免坠篮风险。

从参数边界来看，这套平台额定承载能力为1000公斤，可同时容纳3-4名作业人员携带施工工具、耗材开展作业，最大作业高度可达6.7米，可覆盖多层民用建筑、工业厂房的外立面作业需求；安装时需保证上部支撑结构的基座水平度偏差不超过千分之三，两立柱之间的跨距可根据作业面宽度在一定范围内调整，悬挂横梁伸出作业面的距离需满足篮体与外立面间隙保持在10-30厘米，既避免作业时篮体磕碰外立面，也减少作业人员探身操作的风险。

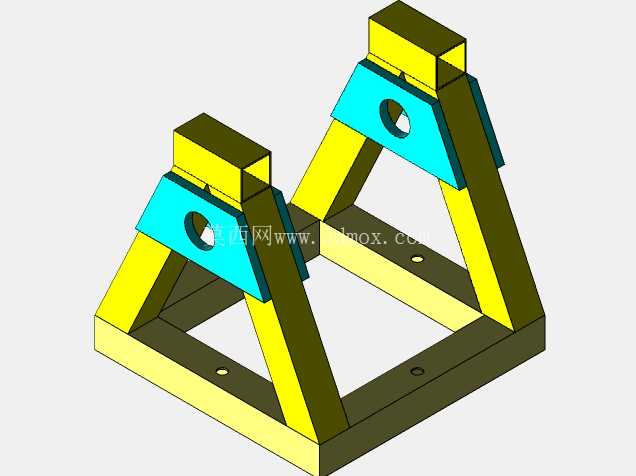

设计过程中重点考量了户外作业的复杂工况，所有结构件均采用Q235型钢焊接成型，焊缝高度满足等强度连接要求，表面做镀锌防锈处理，可适应雨天、高湿度环境下的长期作业需求；格构式立柱的腹杆布置经过受力优化，可承受六级风载下的水平侧向力，避免作业时平台出现大幅晃动；配重基座底部设置可调支脚，可适应屋面不平整的安装条件，保证支撑结构始终处于垂直受力状态，避免出现偏心载荷影响结构稳定性。

不同于常规的固定悬挂吊篮，这套平台的爬行绳导向结构可适配带有一定弧度的外立面作业场景，当作业面存在曲面、折线轮廓时，可通过调整上部横梁的伸出角度、篮体侧向导轮的位置，让篮体始终与作业面保持平行，作业人员无需反复调整站位即可完成全区域作业；篮体上还预留了工具挂点、耗材放置区，可固定电动工具、涂料桶、幕墙安装构件等，减少作业过程中物品坠落的风险。

在结构受力校核阶段，对上部桁架横梁做了1.5倍额定载荷的静载仿真验证，最大应力出现在横梁与立柱连接的节点位置，应力值远低于材料的屈服强度，可保证长期满载作业下不会出现结构塑性变形；防坠锁止机构经过多次触发测试，锁止滑移距离不超过10厘米，满足高空作业设备的安全标准要求；整套设备的连接节点均采用螺栓装配式连接，无需现场焊接，安装时仅需普通扳手即可完成组装，单组平台的安装时间不超过4小时，大幅缩短施工准备周期。

实际应用中，这套平台可替代传统脚手架用于旧楼外墙翻新、保温层施工、外墙清洗、广告牌安装等作业场景，相比脚手架可减少70%以上的材料投入与安拆人工成本，相比普通屋面吊篮，它的支撑结构可灵活布置在屋面、高架平台等不同承载基础上，无需在屋面预埋固定锚点，不会对屋面防水层造成破坏，尤其适配已完工建筑的后期维保作业需求。
