直齿圆柱传动齿轮结构设计方案

在常规工业传动场景中，这类直齿圆柱齿轮是应用覆盖范围极广的基础传动零件，从中小型输送设备的动力传递单元、普通机床的进给传动链，到小型农机的变速机构、轻工包装设备的同步传动结构，都能见到这类零件的实际应用。它的核心作用是在平行轴之间传递旋转扭矩，通过轮齿的连续啮合，将输入端的转速与扭矩按照固定传动比转换为输出端需要的参数，保证传动过程中转速比恒定，不会出现打滑丢转的问题，相比带传动、链传动，它的传动精度更高，传递扭矩的效率也更稳定，适合对传动同步性有一定要求的中低速重载工况。

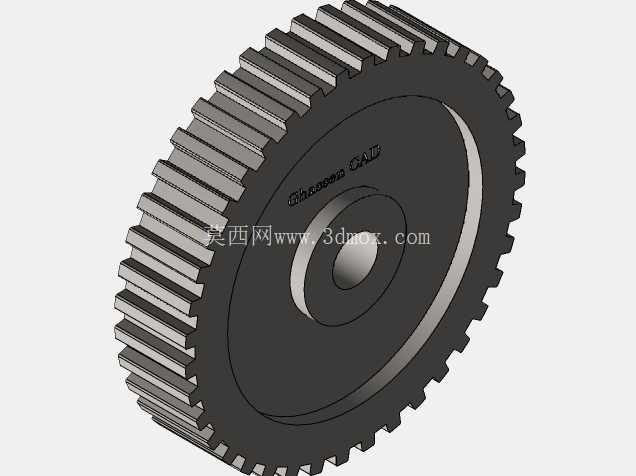

从结构设计思路来看，这个齿轮采用了实心辐板式的基础结构，没有做减重孔设计，这种结构选择主要是针对中等模数、中小直径的传动场景，当齿轮齿顶圆直径不算特别大的时候，实心辐板的结构加工工艺更简单，不需要额外做辐板的切削或者铸造成型的减重结构，整体刚性更好，在承受交变冲击载荷的时候，不会因为辐板开孔带来应力集中的问题，能有效提升轮体的抗疲劳寿命。轮缘部分的厚度按照常规机械设计规范做了匹配，保证轮齿根部到辐板过渡位置有足够的强度余量，避免啮合过程中轮齿受力导致轮缘变形。中心的安装孔采用了直孔设计，没有额外加工键槽的结构在当前展示的模型中呈现，实际应用中可以根据配合的轴径需求，在安装孔位置加工平键槽或者花键结构，实现和传动轴的周向固定，保证扭矩传递过程中不会出现轴和齿轮的相对转动。

轮齿部分采用标准直齿齿形设计，齿向和齿轮轴线完全平行，这种齿形的加工难度相对斜齿轮更低，用普通滚齿机或者插齿机就可以完成加工，不需要额外的螺旋角调整工装，后期维护更换的时候配件通用性更强。齿面的设计预留了足够的加工余量，实际生产中可以根据工况需求选择调质、表面淬火或者渗碳淬火的热处理工艺，提升齿面的耐磨性能，延长齿轮的实际使用寿命。齿根位置做了标准的圆角过渡，避免热处理和受力过程中出现应力集中导致的断齿问题，这也是直齿轮设计中很容易被忽略的细节，很多新手建模的时候会把齿根做成直角，实际生产中很容易出现早期失效的问题。

从安装边界来看，这类齿轮的轴向定位通常依靠轴肩和套筒实现，轮体的两个端面都做了平整的加工面，保证和定位元件贴合的时候不会出现偏斜，安装的时候需要保证齿轮的端面跳动在允许的公差范围内，否则啮合过程中会出现偏载，导致局部齿面磨损加快，甚至出现断齿的故障。齿轮的齿宽设计匹配常规的传动支撑跨距，既不会因为齿宽过窄导致单位齿面载荷过大，也不会因为齿宽过宽导致加工难度提升、轴向安装空间占用过大。在实际装配的时候，需要保证相啮合的两个齿轮轴线平行度在公差允许范围内，齿侧间隙按照对应的精度等级调整到合适范围，既要避免间隙过大导致传动换向的时候出现冲击，也要避免间隙过小导致运转过程中出现卡滞、齿面磨损加剧的问题。

在实际选型应用的时候，需要根据传递的额定扭矩、输入转速、传动比要求来匹配对应的模数和齿数，这个模型的结构可以作为基础模板，调整模数、齿数、齿宽、中心安装孔直径这些参数，就可以适配不同的传动场景。比如在输送线的传动单元中，这类齿轮通常和同模数的齿轮啮合，将减速电机输出的低转速大扭矩传递到输送辊筒上，保证输送线运行速度稳定；在小型机床的进给机构中，这类齿轮可以组成齿轮系，实现不同进给档位的转速切换，保证进给运动的平稳性。相比其他类型的传动零件，直齿圆柱齿轮没有轴向力，对支撑轴承的选型要求更低，只需要承受径向载荷就可以满足使用需求，能有效降低整套传动机构的成本和维护难度。
