洁净室配套风机过滤送风单元结构设计

项目分类:除尘设备 发布时间:2026-07-14 ID:1197833
  • 洁净室配套风机过滤送风单元结构设计

在电子半导体、医药制剂、精密光学加工这类对环境悬浮粒子浓度有严格管控要求的生产场景中,洁净室的层流送风保障是整个环境控制系统的核心环节,本次设计的风机过滤单元,正是适配这类场景的末端送风净化设备,可直接嵌入洁净室吊顶龙骨系统,也可根据工艺需求独立吊装在局部净化区域上方,为受控空间提供持续的符合洁净度等级要求的垂直单向流送风。从实际使用场景来看,这类设备不需要搭建复杂的集中送风管道,单台即可独立完成空气抽取、过滤、均匀送风的全流程,多台拼接组合就能覆盖不同面积的洁净区域,尤其适合改造类洁净车间、生产线局部百级/千级净化工位的搭建,相比集中式净化系统,部署灵活度更高,后期维护更换过滤组件也不需要大规模关停整个净化系统,单台停机作业不会影响周边区域的正常生产。

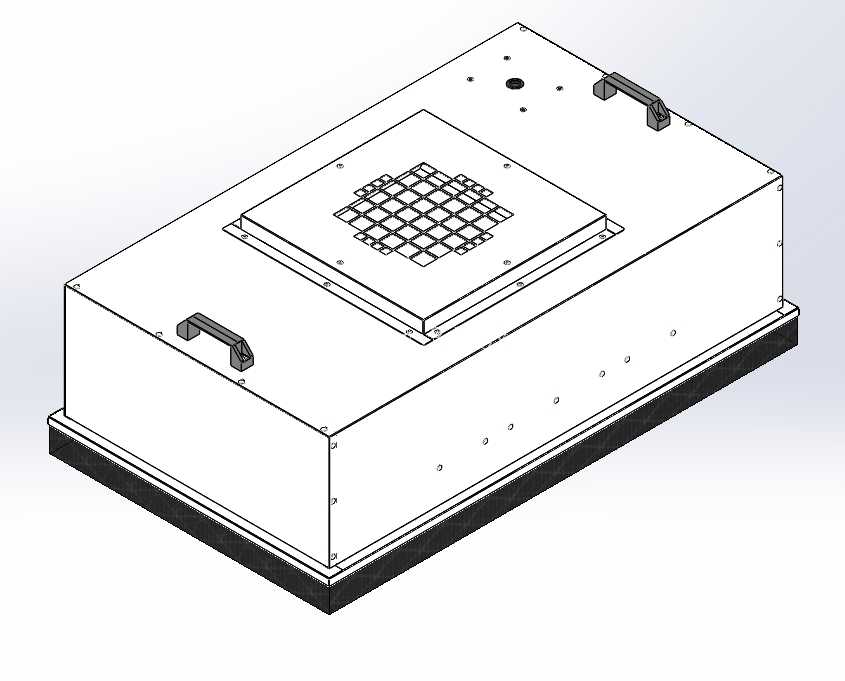

设备整体采用薄型长方体钣金壳体结构,设计阶段优先控制整机厚度,压缩吊顶上方的占用空间,适配多数老旧厂房吊顶夹层高度不足的安装条件,壳体四边做折边加强处理,避免大尺寸薄钣金在风机长期运行振动下产生形变或共振噪音,壳体顶部设置对称布置的嵌入式提手,方便现场安装时的搬运与对位,提手做下沉式设计不会突出壳体上表面,多台紧密并排安装时不会出现干涉问题。壳体上表面预留的风机安装位做了网格状格栅加强,既保证风机进风的通流面积,又能避免钣金在风机负压作用下出现凹陷变形,安装位周边的定位孔位按照常规离心风机的安装尺寸做通用化设计,可适配不同品牌同规格的风机组件,降低后期备件替换的适配难度。

壳体底部为过滤器安装边框,边框采用一圈连续的平整密封面,安装高效过滤器时可配合密封胶条实现完全压紧密封,避免未经过滤的空气从边框缝隙泄漏到洁净室内,密封面的平面度公差控制在0.5mm以内,保证胶条压缩量均匀,长期运行不会出现密封失效问题。壳体侧面预留的均匀排布的小孔为电气走线与压差检测管路的预留孔,现场安装时可根据布线方向选择对应位置开孔,不需要额外在钣金上钻孔破坏壳体的防腐涂层。从功能逻辑上看,设备运行时顶部风机从吊顶夹层抽取空气,经过顶部初效过滤段后压入壳体内部的稳压腔,稳压腔的空间经过容积计算,可消除风机出口的紊流,让空气均匀向下通过底部的高效过滤器,最终以均匀的垂直层流状态送入洁净室内,气流速度稳定在0.3-0.5m/s的区间,既可以有效带走生产区域产生的悬浮尘埃粒子,又不会因为风速过大影响工位上的精密作业。

设计过程中针对钣金壳体的折弯工序做了工艺优化,所有折弯边预留足够的折弯余量,相邻板件采用自攻螺丝拼接的方式连接,减少焊接工序带来的钣金变形,壳体表面做静电喷塑处理,光滑不积尘,符合洁净室设备的表面易清洁要求。安装边界方面,设备的四边边框尺寸适配标准的洁净室吊顶龙骨模数,安装时直接将边框搭在龙骨上即可完成承重固定,不需要额外设置吊装支架,设备底部与吊顶面齐平,不会突出吊顶影响洁净室的整体美观与气流组织。设备顶部预留的接线孔位置靠近壳体边缘,现场布线时可直接沿吊顶夹层的走线槽布置,不会与风机本体产生干涉,过滤器更换时只需要从洁净室内部松开底部的压紧件即可拆下旧过滤器,不需要爬到吊顶上方作业,大幅降低后期维护的操作难度。针对长期运行的稳定性需求,壳体内部的风机安装位设置了减震胶垫安装位,可阻断风机运行的振动传递到壳体与龙骨结构,避免产生结构传声影响洁净室内的噪音水平,稳压腔内部无突出的结构件,不会产生涡流造成风阻增大与异常噪音。
