带防涡结构的HE型旋风分离装置

在工业粉体输送、车间除尘、物料回收类工况中，旋风分离设备始终是预处理环节的核心单元，常规旋风分离器在运行过程中，排料口位置容易形成上升内涡旋，将已经分离沉降的细颗粒重新卷回上升气流，直接降低整体分离效率，尤其处理10μm以下细粉时，返混造成的效率损失可达15%以上，这款带防涡器的HE旋风分离器，正是针对这一工程痛点做的结构优化设计。

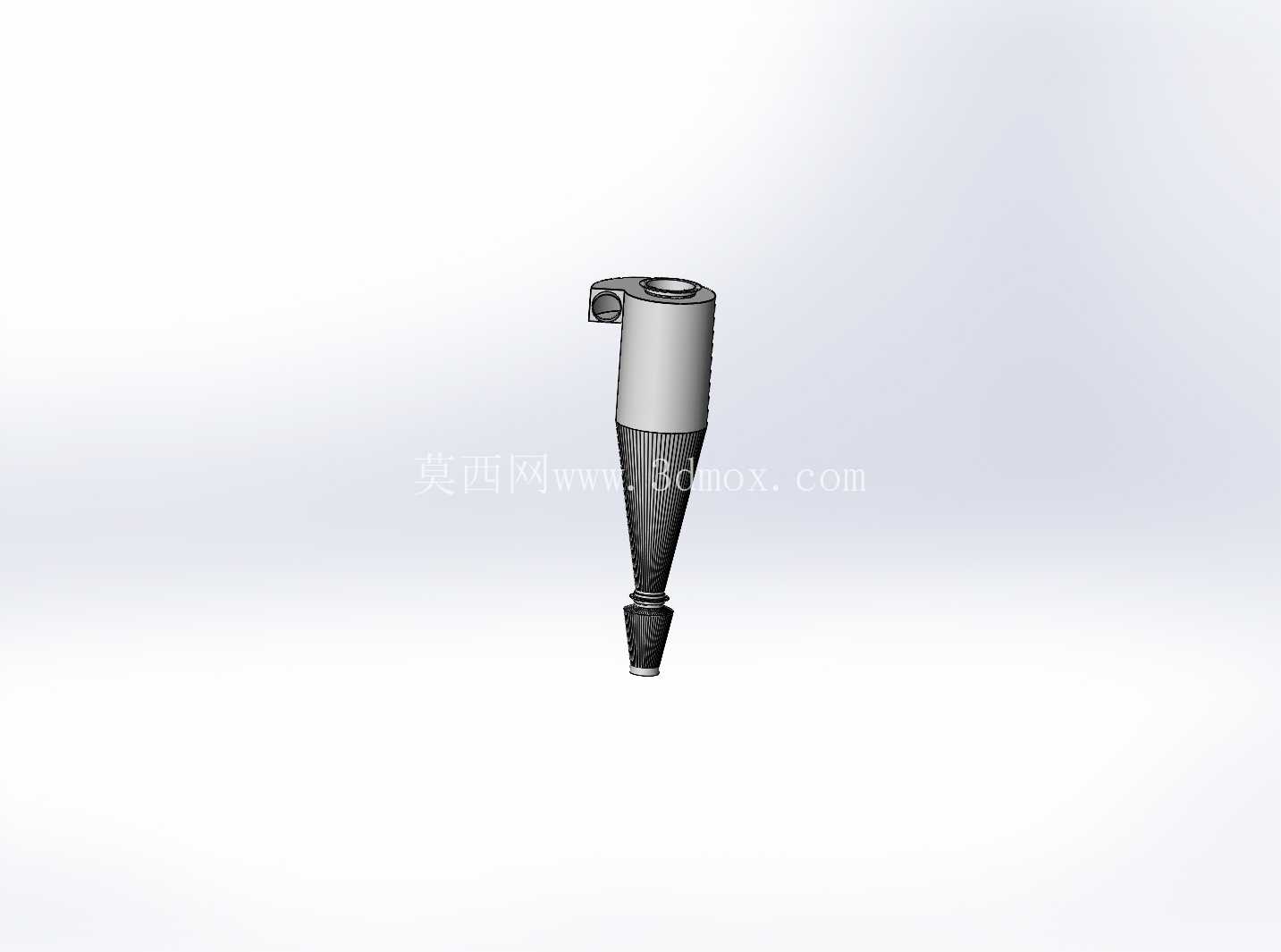

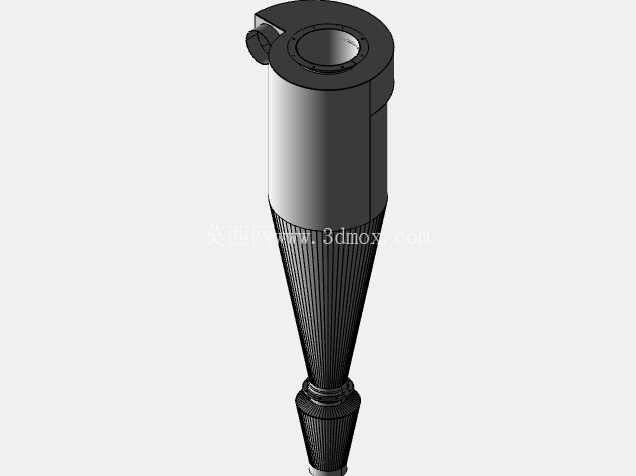

从结构布局来看，设备整体采用上圆下锥的经典旋风构型，上部筒体段切向设置进风口，含尘气流从切向入口进入后，会沿筒壁形成高速旋转的外涡旋，在离心力作用下，密度大于气体的固体颗粒被甩向筒壁，沿壁面滑落至下部锥段，最终从底部排料口排出；经过净化的气体则在锥体段轴线位置形成内涡旋，向上从顶部的排气芯管引出。区别于常规旋风结构，这款设备在锥体下部靠近排料口的位置集成了防涡结构，该结构通过多片径向布置的导流叶片，打破排料口区域的旋转流场，阻断内涡旋向下延伸至排料腔的路径，避免已沉降颗粒被二次卷吸，实测在相同入口风速、相同粉尘浓度工况下，带防涡结构的机型对5μm细粉的分离效率比普通旋风高12%左右，同时能降低排料口的气流脉动，减少后续卸料阀的漏气影响。

从安装边界来看，设备上部筒体为等径直筒段，切向入口采用矩形截面接口，可直接与前端除尘管道、料仓排气口或者粉碎设备出料口对接，接口法兰尺寸匹配常规工业通风管道标准，无需额外做变径转接；顶部排气芯管为圆形接口，可对接后续引风机、二级过滤装置；下部锥段锥角经过优化，既保证颗粒下滑的流畅性，避免锥壁挂料，又控制了设备整体高度，适合安装在层高受限的车间内部，底部排料口可直接连接关风器、卸料阀或者集料桶，安装时仅需通过上部筒体的吊耳做承重固定，无需额外做底部支撑，整体安装空间占用比同处理风量的常规旋风分离器小8%左右。

在实际应用场景中，这款设备可适配木工车间木屑收集、粮食加工行业粉料输送预处理、化工粉体生产线的物料回收、锅炉烟气初级除尘等多个场景，针对不同工况的颗粒特性，可调整入口风速适配处理需求：处理大颗粒、高浓度物料时，入口风速可控制在12-16m/s，降低设备阻力；处理细粉、低浓度含尘气体时，入口风速可提升至18-22m/s，保证离心分离效果。设备内壁做了光滑过渡处理，所有焊缝位置打磨平齐，避免颗粒在壁面堆积造成堵塞，尤其是锥段与防涡器的连接位置，做了圆弧过渡处理，不会出现粉料架桥的问题，对于有一定磨琢性的粉尘，可在筒体内壁增加耐磨衬层，不需要改动整体安装尺寸，适配性较强。

从设计逻辑上，这款结构没有盲目追求过高的分离效率而放大设备阻力，而是通过防涡器的局部结构优化，在不增加设备整体阻力、不改变原有安装接口的前提下，解决了常规旋风分离器普遍存在的底部返混问题，对于现有生产线的旋风分离器升级改造也十分友好，不需要改动原有管道布局，直接替换原有设备即可实现效率提升，同时设备整体没有运动部件，日常运行几乎不需要维护，仅需定期检查排料口的卸料装置密封性，避免漏风影响分离效果，运行稳定性远高于带运动部件的除尘设备，适合长时间连续运行的工业生产场景。
