移动式工业集尘垃圾箱结构设计

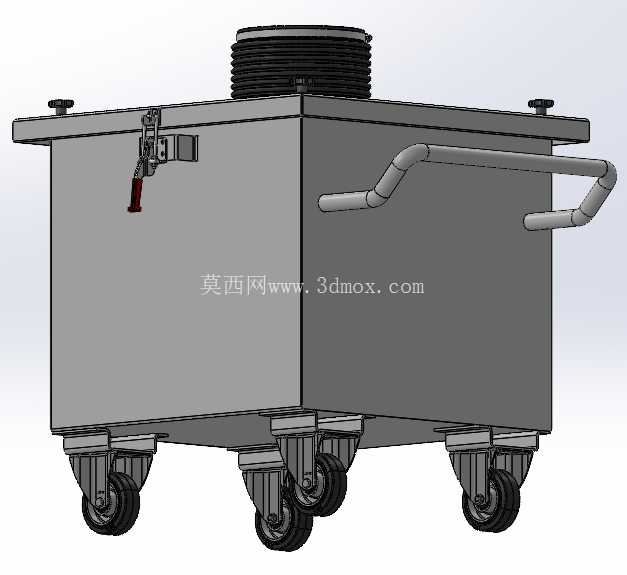

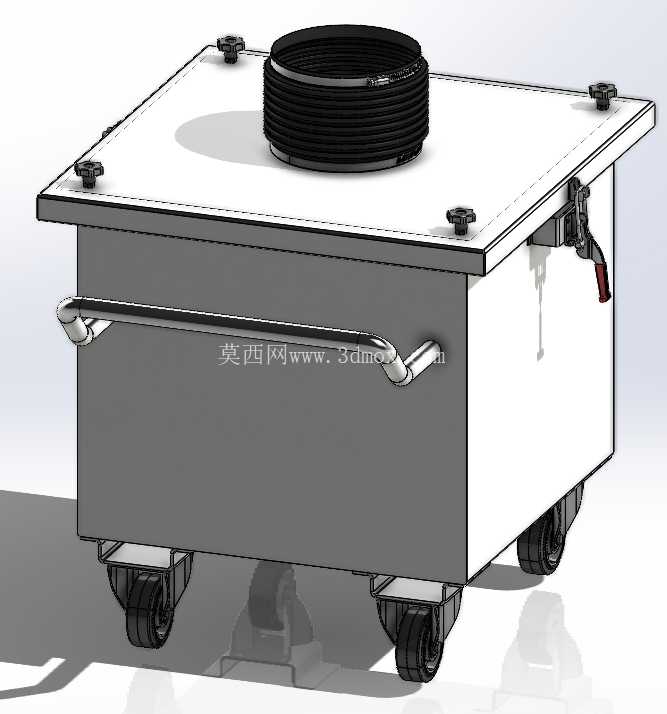

　　这款移动式集尘垃圾箱主要面向机加工车间、打磨工位、小型粉体处理工段的零散尘屑收集场景，区别于固定布设的中央除尘系统，它无需铺设固定管道，可随作业点位灵活推移，适配工位频繁调整的柔性生产需求，尤其适合小批量多工位的金属打磨、塑料切削、木工开料等产生零散尘屑的作业场景，能直接承接工位旁的除尘软管排尘，也可作为小型工业吸尘器的中转储尘单元使用。设备整体采用方箱式主体结构，底部配置四个万向脚轮，其中两个带刹车止动结构，推移时转向灵活，停靠作业时可踩下刹车锁定位置，避免作业过程中箱体移位。

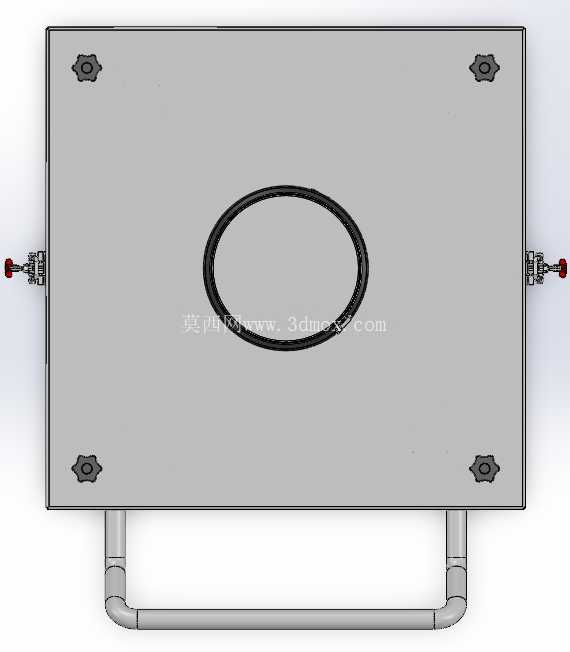

　　箱体顶部预留标准规格的波纹对接接口，可直接匹配常用的工业除尘软管口径，接口周边均匀布置四个快拆锁紧旋钮，无需额外工具即可快速开启箱盖，清理内部积存的尘屑时，松开旋钮即可掀开顶盖，清理完成后扣合顶盖旋紧旋钮即可实现密封，避免尘屑倒灌或二次飞扬。箱体侧面设置金属管状扶手，扶手安装高度符合人体工程学推移高度，握持位置做了圆滑过渡处理，推移时不会硌手，扶手通过焊接支架固定在箱体侧壁，承重能力足以支撑满负载尘屑的箱体推移需求。箱体另一侧设置快开式排料阀，当内部积存的尘屑达到容量上限时，无需掀开顶盖，可直接打开侧阀将尘屑排放至指定收集容器，减少开盖清理时的扬尘风险。

　　设计阶段优先考虑了钣金加工的工艺可行性，箱体主体采用薄钢板折弯拼焊结构，所有折弯角均做了圆角过渡处理，避免应力集中同时减少加工时的锐边安全隐患，箱体内壁做光滑处理，无凸起结构，避免尘屑挂壁积存，减少清理死角。顶部接口采用加厚橡胶圈做密封处理，当对接除尘管路时，可保证接口处的负压密封性，避免漏风影响集尘效率。设备的安装边界无需额外固定基础，只要放置在平整的硬化地面即可使用，整体宽度控制在常规车间通道的通行宽度范围内，推移时不会与通道两侧的设备、货架发生剐蹭，高度适配常规工位除尘软管的布设高度，无需额外抬高或降低管路即可完成对接。

　　箱体的储尘容量经过测算，可满足单工位连续4-6小时作业的尘屑收集需求，无需频繁清理，适配单班作业的清理频次，减少作业中途停机清理的时间损耗。脚轮的承重选型按照满负载尘屑重量的1.5倍安全系数选取，长期使用不会出现轮体变形、卡滞的问题，轮面采用高弹性聚氨酯材质，推移时不会刮伤车间环氧地坪，同时滚动噪音较低，不会额外增加车间噪音污染。箱体侧面的排料阀采用杠杆式锁扣结构，关闭时密封可靠，开启时操作省力，即使内部积存较重的金属屑，也可轻松扳开阀板完成排料。顶盖的锁紧旋钮采用滚花设计，佩戴劳保手套时也可轻松旋拧，无需借助扳手等工具，符合车间作业的操作习惯。整体结构无复杂传动部件，日常维护仅需定期检查顶盖密封胶圈的老化情况、脚轮的转动顺滑度即可，维护成本极低，适合车间一线长期高频使用。
