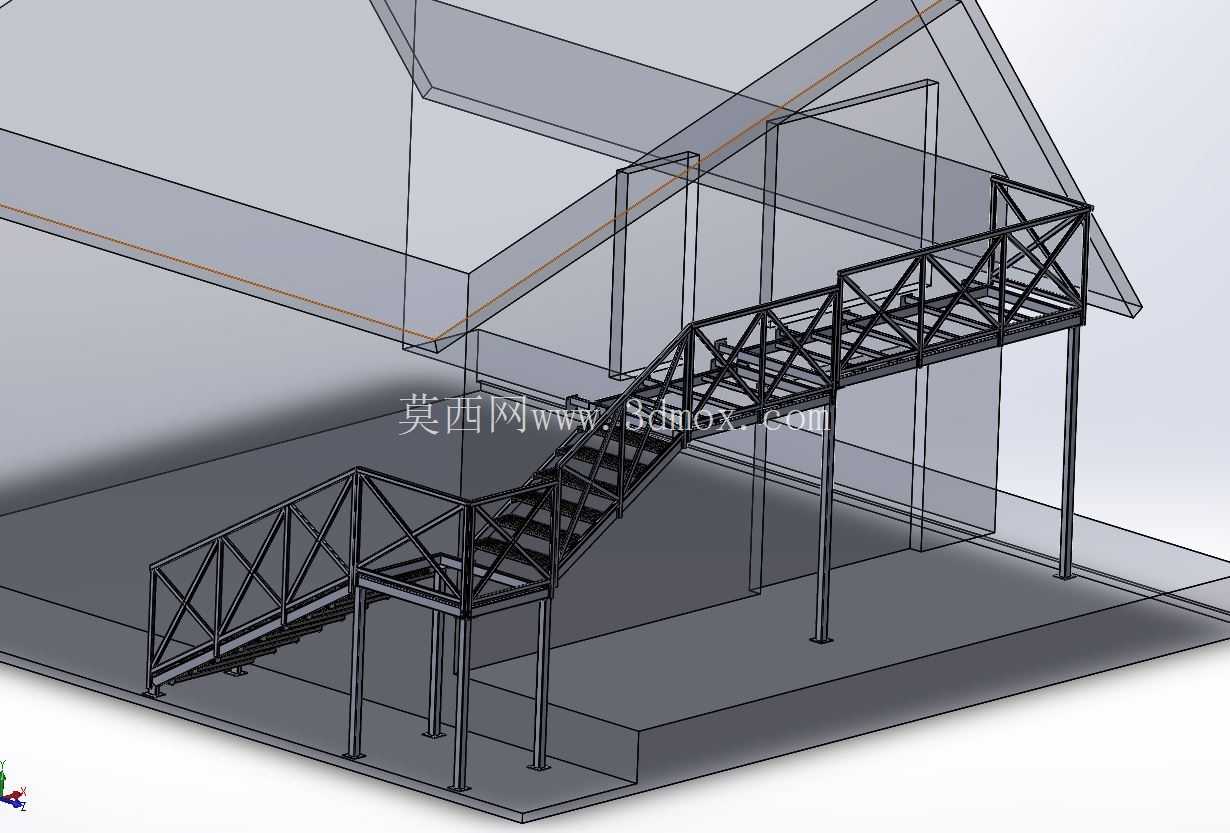

双层住宅外置钢结构楼梯连阳台结构

　　这套外置钢构梯台连阳台结构，主要适配两层分户式小型住宅的户外通行需求，常见于坡屋顶自建住宅、城郊小型分户公寓的外侧加装场景，解决单一竖向交通无法覆盖两户独立入户的问题，同时兼顾二层户外停留空间的功能。从结构逻辑来看，整体采用桁架式受力体系，梯段两侧的主弦杆采用矩形钢管焊接成型，斜向腹杆按45度等距排布，将梯段踏步的竖向荷载均匀传导至两端支撑立柱，避免单根构件受力过载；中间设置的过渡平台既承担梯段转向的衔接作用，也作为荷载分流节点，将上下两段梯的受力拆分后传递至平台下方的四根支撑柱，柱脚通过预埋钢板与建筑外侧的混凝土地基固定，安装时需保证柱脚的水平度误差控制在千分之二以内，避免长期受力出现结构偏移。

　　阳台部分与梯段顶端直接衔接，阳台的外挑支撑同样采用三角桁架结构，一端与建筑外墙的预埋承重构件栓接，另一端与梯段顶端的立柱焊接成整体，无需额外设置落地支撑，减少对一层户外空间的占用，阳台护栏与梯段护栏采用统一的横杆加斜腹杆设计，既保证防护高度满足民用建筑户外防护的1.1米要求，也通过统一的构件规格降低加工下料的复杂度。设计过程中优先考虑了现场拼装的便利性，所有钢构件均按运输边界拆分为不超过2.5米的分段单元，现场通过高强螺栓拼接即可完成组装，无需大型吊装设备配合，适配小型住宅施工场地狭窄的作业条件；踏步板采用花纹钢板焊接固定，表面做防滑凸起处理，应对户外雨雪天气的通行安全需求，所有钢构件表面预留热浸镀锌的加工余量，拼接节点处设置防水密封槽，避免雨水渗入焊缝造成锈蚀。

　　安装边界方面，整套结构与建筑外墙的连接点全部设置在建筑的圈梁或构造柱位置，禁止直接固定在填充墙面上，梯段的净通行宽度保持在0.9米，满足单人携带日常物品通行的尺寸要求，阳台的外挑深度控制在1.2米，既保证足够的站立停留空间，也不会因外挑过大增加结构受力负担；梯段的坡度设置为32度，兼顾步行舒适度与空间占用率，过渡平台的净尺寸为1.2米见方，满足两人错身通行的需求。

　　从实际使用场景出发，这套结构将两户的入户路径完全拆分，下层住户可通过下段梯段直达一层入户平台，上层住户可通过整段梯道直达二层阳台入户，避免不同住户的通行动线交叉，同时阳台空间可作为二层住户的户外晾晒、临时置物区域，拓展住宅的户外使用空间；结构整体的受力计算充分考虑了户外活荷载、风荷载的叠加影响，护栏的水平抗推力满足每米1千牛的受力要求，梯段的均布活荷载按民用建筑楼梯的3.5千牛每平方米取值，保证日常使用的结构安全性。构件加工时，所有焊接节点均采用满焊工艺，焊脚高度不小于较薄焊件厚度的0.7倍，拼接处的螺栓孔采用配钻加工，保证现场拼装时的孔位对齐精度，减少现场扩孔、修孔的工作量；柱脚的预埋钢板需在地基浇筑时提前定位，预埋深度不小于150毫米，通过锚筋与地基钢筋网片焊接固定，保证柱脚的抗拔承载力满足结构受力要求。
