拖车行李车用弹性托惠连接锁紧结构

做车间周转拖车、机场行李转运车的结构设计快十二年，经手的牵引连接结构少说也有三四十套，这套带弹簧缓冲的托惠式连接锁件，是我见过兼顾快装、防脱、缓冲减震三个核心需求的成熟结构，之前给厂区做物料周转拖车改型的时候，还参考过类似的锁紧逻辑，实际落地用了三年多，没出现过脱钩、锁止失效的问题。

先从实际应用场景说，这类结构主要用在轻型拖挂单元的连接位置，比如厂区内的手动物料拖车、机场航站楼的行李转运拖斗、景区观光小火车的车厢连接，还有仓储物流里的周转料车串联牵引，和重型挂车的牵引鞍座不同，轻型拖挂场景不需要承受几十吨的垂直载荷，但对操作便捷性、连接可靠性、行驶缓冲性的要求更高——毕竟这类场景很多时候是操作人员手动完成挂接脱钩，要是结构太复杂，一线操作人员嫌麻烦不按规范锁止，反而容易出安全事故。

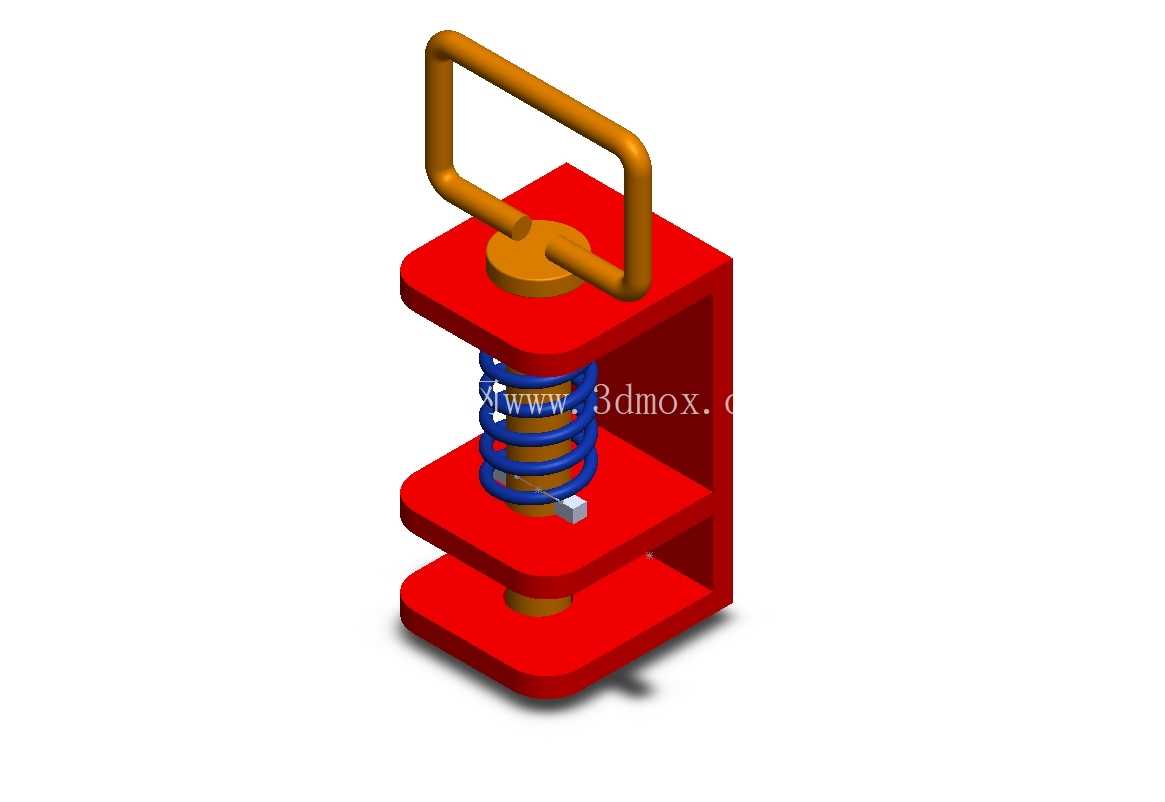

从功能特性上拆解，这套结构的核心逻辑是用弹簧预紧力实现自动锁止，不需要额外插销或者锁扣。上部的U型提手是操作端，向上提拉的时候会带动中心导杆向上运动，压缩套在导杆上的螺旋弹簧，此时下部的锁止工位会让出连接空间，对准被拖挂单元的牵引销之后松开提手，弹簧的回弹力会带动导杆复位，自动卡入牵引销的锁止槽里，整个挂接过程只需要3到5秒，单人就能完成操作。中间的蓝色螺旋弹簧除了提供锁止预紧力之外，还能在拖挂行驶过程中吸收起步、刹车时的纵向冲击，避免刚性连接带来的结构磕碰，尤其是在厂区路面不平整、有减速带的场景下，弹簧的缓冲行程能抵消大部分瞬时冲击力，减少连接位置的金属疲劳，延长构件的使用寿命。

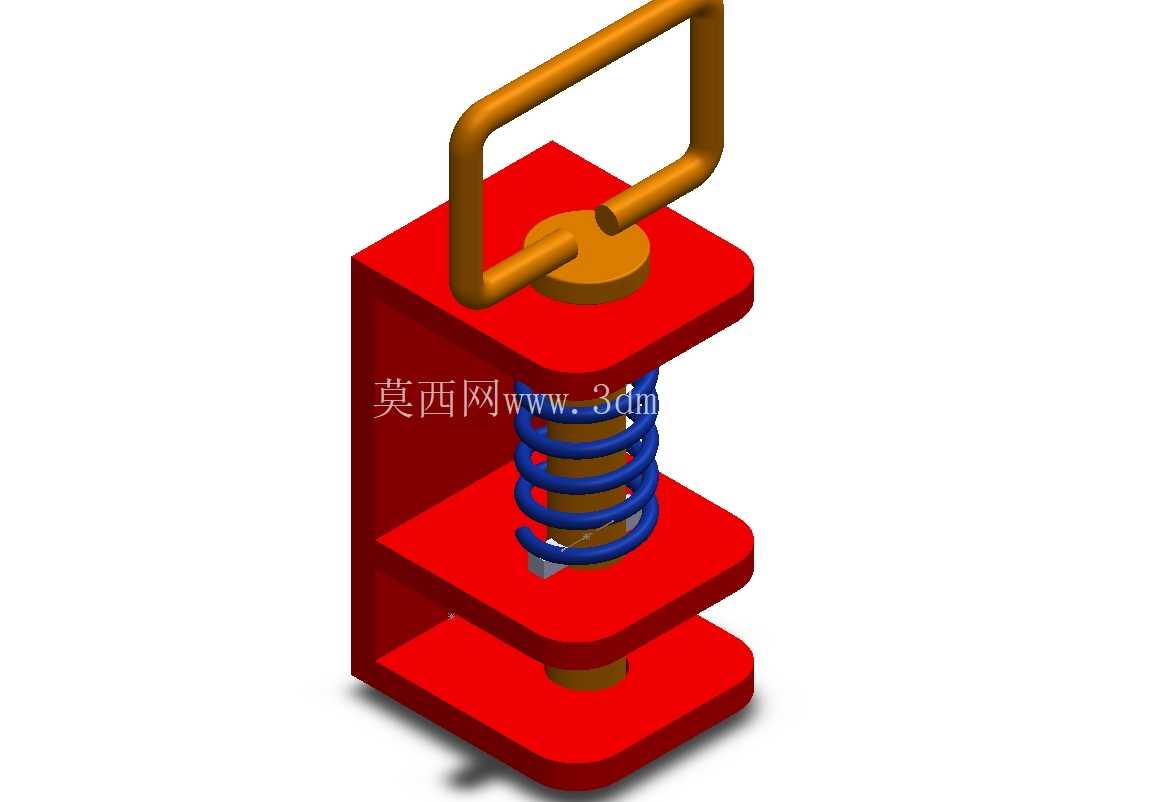

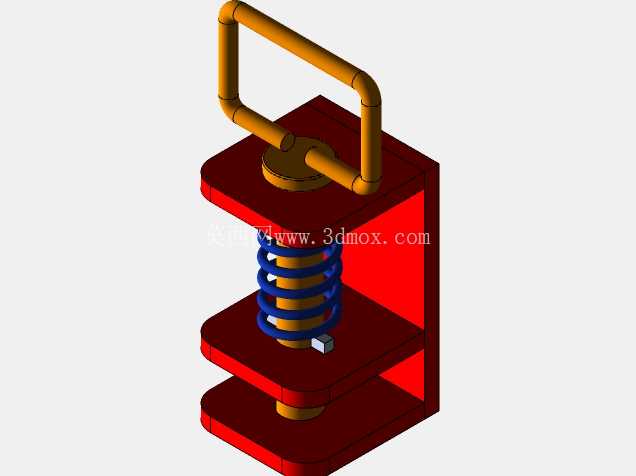

设计思路上，这套结构做了很务实的冗余考虑。外部的C型红色框架是承载主体，采用一体式折弯成型，没有多余的拼接焊缝，避免了焊缝位置应力集中导致的开裂问题，框架的三层横向支撑板分别承担不同功能：最上层的板用来安装提手的旋转限位座，限制提手的提拉行程，避免提手被拉到超出行程导致弹簧弹出；中间层的板是弹簧的上支撑座，同时开有导杆的导向孔，保证导杆上下运动的时候不会出现偏斜，避免卡滞；最下层的板是锁止承载板，开有和牵引销配合的U型卡槽，卡槽的开口做了倒角导向，挂接的时候不需要完全精准对位，只要牵引销进入倒角范围，就能顺着斜面滑入卡槽，降低操作对位难度。导杆下部的小凸块是防脱结构，当弹簧带动导杆复位之后，凸块会卡入牵引销的环形槽内，就算拖挂行驶过程中出现颠簸跳动，导杆也不会因为震动向上窜动导致脱钩，只有主动向上提拉提手，让凸块完全退出锁止槽，才能完成脱钩操作。

再说到安装边界和尺寸适配，这套连接组件的安装基准是C型框架的背面，也就是和牵引车架连接的安装面，安装面上预留了四个螺栓固定孔，采用M8的内六角螺栓就能完成固定，不需要额外做焊接固定，后期维护更换的时候只需要拆螺栓就能完成拆装，维护成本很低。整体的纵向安装高度控制在180mm以内，横向宽度不超过100mm，突出安装面的厚度是120mm左右，不会占用太多车架端部的安装空间，适合安装在轻型拖车的车架前端或者后端，不管是做主牵引钩还是做中间串联的连接钩都能适配。需要注意的是安装的时候要保证导杆的运动方向和车辆的纵向行驶方向垂直，让锁止卡槽的开口方向正对牵引销的进入方向，不然会出现挂接卡滞的问题；弹簧的预紧压缩量在装配的时候要控制在15mm左右，预紧力太小容易出现锁止不牢，预紧力太大又会导致提拉操作费力，按照这个压缩量装配的话，单人用大概150N的力就能提起提手，操作力度刚好适合一线作业人员。

从实际使用的反馈来看，这种结构比传统的插销式牵引钩效率高很多，传统插销式挂接的时候需要对准销孔，还要手动插销、别开口销，整套动作下来快的话也要十几秒，要是对位不准还要反复调整，遇到赶进度的时候操作人员经常忘记别开口销，很容易出现插销脱落导致脱钩的问题。而这种弹簧自动锁止的结构，挂接完成之后能通过提手的位置直接判断是否锁止到位——提手完全落下贴住上支撑板就是锁止到位，要是提手翘起来就说明没卡好，目视就能检查，不需要额外做确认，很大程度上降低了人为操作失误带来的安全隐患。另外结构的外露部分没有复杂的凹槽或者缝隙，日常清理的时候很方便，就算在物流仓库这种有灰尘、细小碎屑的场景下使用，碎屑也不容易进入导杆的运动间隙，很少会出现卡滞的问题，日常只需要定期在导杆和导向孔的位置涂一点润滑脂，就能保证长期顺畅使用，维护频次比传统插销结构低一半以上。
