带网纹滚花结构外螺纹紧固连接件

日常做小型机电设备、仪器仪表的结构装配时，经常会遇到需要频繁拆装、又不想额外携带扳手螺丝刀的场景，比如设备侧盖的快拆检修口、小型工装的快速定位压块、电子仪器的面板固定件，这类位置的紧固件如果用普通外六角或者内六角螺栓，每次拆装都要找对应工具，现场调试或者售后维护的时候效率很低，滚花螺栓就是针对这类场景设计的紧固零件。

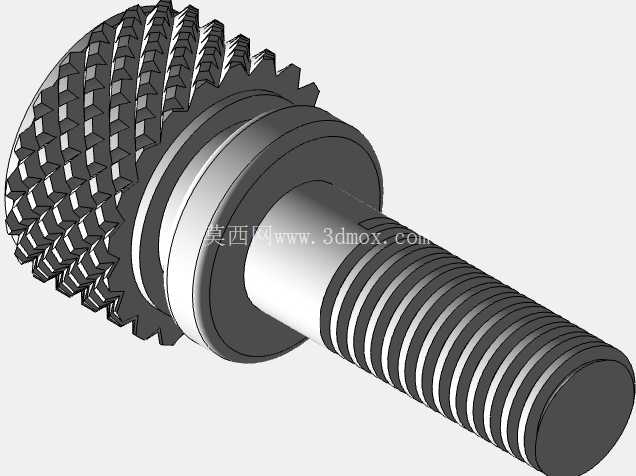

这个零件的设计核心在头部的滚花结构，没有做常规的六角或者沉头外形，而是在圆柱头的外圆面加工了网纹滚花，滚花的齿形是菱形凸起，齿距和齿高做了适配人手操作的尺寸，手指捏持的时候，菱形齿能嵌入指腹的皮肤纹理，不会因为手上沾了少量润滑油或者灰尘出现打滑，正常成年男性的手指捏力就能提供足够的拧紧力矩，满足低载荷连接位置的预紧力要求，不需要借助任何工具就能完成拧紧和松开的操作。

从结构细节来看，滚花头部和螺纹段之间做了一圈轴肩定位面，这个轴肩的端面是精磨的平面，安装的时候这个面会直接贴合被连接件的表面，一方面能控制螺栓拧入的深度，避免螺纹拧入过深顶坏对面的零件，另一方面轴肩的接触面积比普通螺栓的头下接触面更大，能降低被连接件表面的压应力，防止频繁拆装的时候把铝合金、塑料这类软质被连接件的表面压出凹痕，影响连接的平整度。螺纹段采用的是普通公制粗牙螺纹，螺纹的收尾处做了合理的退刀结构，没有突兀的台阶，拧入螺纹孔的时候不会出现卡滞，也能避免螺纹末端的锐边刮伤螺纹孔的入口。

建模的时候要注意几个容易出错的细节，首先是滚花部分的建模，很多新手会直接用阵列特征做整个圆周的滚花齿，这样不仅特征数量多导致文件卡顿，还容易出现齿形在圆周方向的拼接误差，实际建模的时候可以先做出单个菱形齿的凸起特征，用圆周阵列配合轴向阵列的方式生成全部齿形，最后在滚花段的两端做倒角过渡，避免齿形的边缘出现锋利的锐边，实际生产的时候滚花是用滚花刀在车床上冷挤压成型的，两端的倒角能让滚花刀进刀和退刀的时候更顺畅，不会在零件表面留下挤伤的毛刺。然后是轴肩和头部、螺纹段的过渡位置，要做小尺寸的圆角过渡，不能做成直角尖角，不然热处理的时候这个位置会出现应力集中，容易产生裂纹，装配的时候直角也容易刮伤操作人员的手。

实际选型的时候要注意安装边界的匹配，首先是头部的外径，要比被连接件上的过孔直径大2mm以上，保证轴肩能完全压住被连接件的表面，不会出现头径过小穿入过孔的情况；滚花头部的长度要比被连接件的总夹紧厚度小0.1-0.2mm吗？不对，应该是螺纹段的有效拧入深度要满足连接要求，钢件连接的时候拧入深度不小于螺纹公称直径的1倍，铝件或者塑料件连接的时候拧入深度要到1.5-2倍公称直径，保证螺纹有足够的连接强度，不会因为手拧的力矩过大出现滑牙。另外滚花头部的外径不能做得过大，不然会占用过多的安装空间，在排布密集的面板位置，相邻两个滚花螺栓的中心距要保证至少留出2mm的手指操作间隙，不然拧其中一个的时候手指会碰到旁边的零件，操作起来很不方便。

这类零件的应用场景其实比想象的广，除了常见的仪器面板、设备检修盖，在一些小型工装夹具上也经常用到，比如快速更换的定位销座、可调节的挡块位置，不需要工具就能快速调整位置然后拧紧固定，比带手柄的蝶形螺栓占用空间更小，外形也更简洁。还有一些民用的电子产品、户外装备上也会用这类滚花螺栓，比如三脚架的快装板锁紧件、摄影器材的配件固定件，都是利用了滚花结构免工具操作的特性。

做结构设计的时候还要考虑使用场景的载荷，如果是需要承受振动的连接位置，不能单独靠手拧的预紧力防松，可以在轴肩下面加一个薄的弹簧垫圈，或者在螺纹段涂少量的螺纹防松胶，避免设备运行的时候因为振动导致螺栓松动。滚花的齿形不要做得过尖，不然不仅捏持的时候会硌手，长期使用后齿尖容易磨损，导致防滑性能下降，合理的齿形应该是齿顶有微小的圆角，既保证足够的摩擦力，又有足够的耐用度。
