小型履带式沃尔沃挖掘机械结构设计

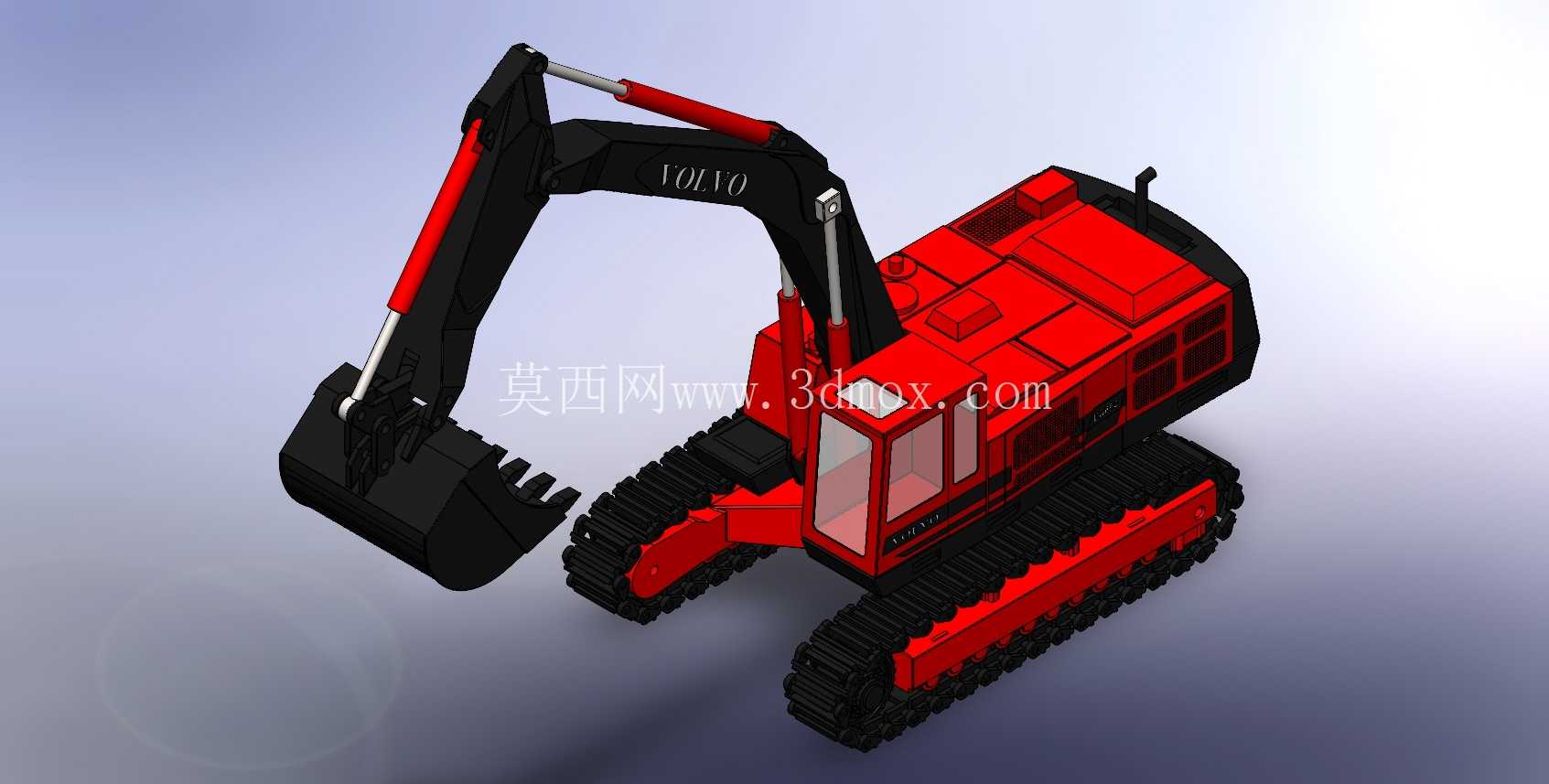

这款小型履带式挖掘设备的三维结构设计，参考了真实工程用挖掘机的核心传动逻辑，同时适配了小尺寸玩具类产品的使用需求，整体采用毫米作为设计单位，所有部件的装配间隙都经过了反复校核，避免小尺寸零件出现装配干涉的问题。从实际应用场景来看，这类缩小比例的挖掘设备模型，既可以作为工程机械原理演示的教学教具，帮助初学者快速理解履带行走机构、动臂斗杆的液压联动逻辑，也可以作为桌面级的工程摆件，部分结构优化后的版本还能加装微型驱动组件，实现小型化的遥控作业功能，满足模型爱好者的改装需求。

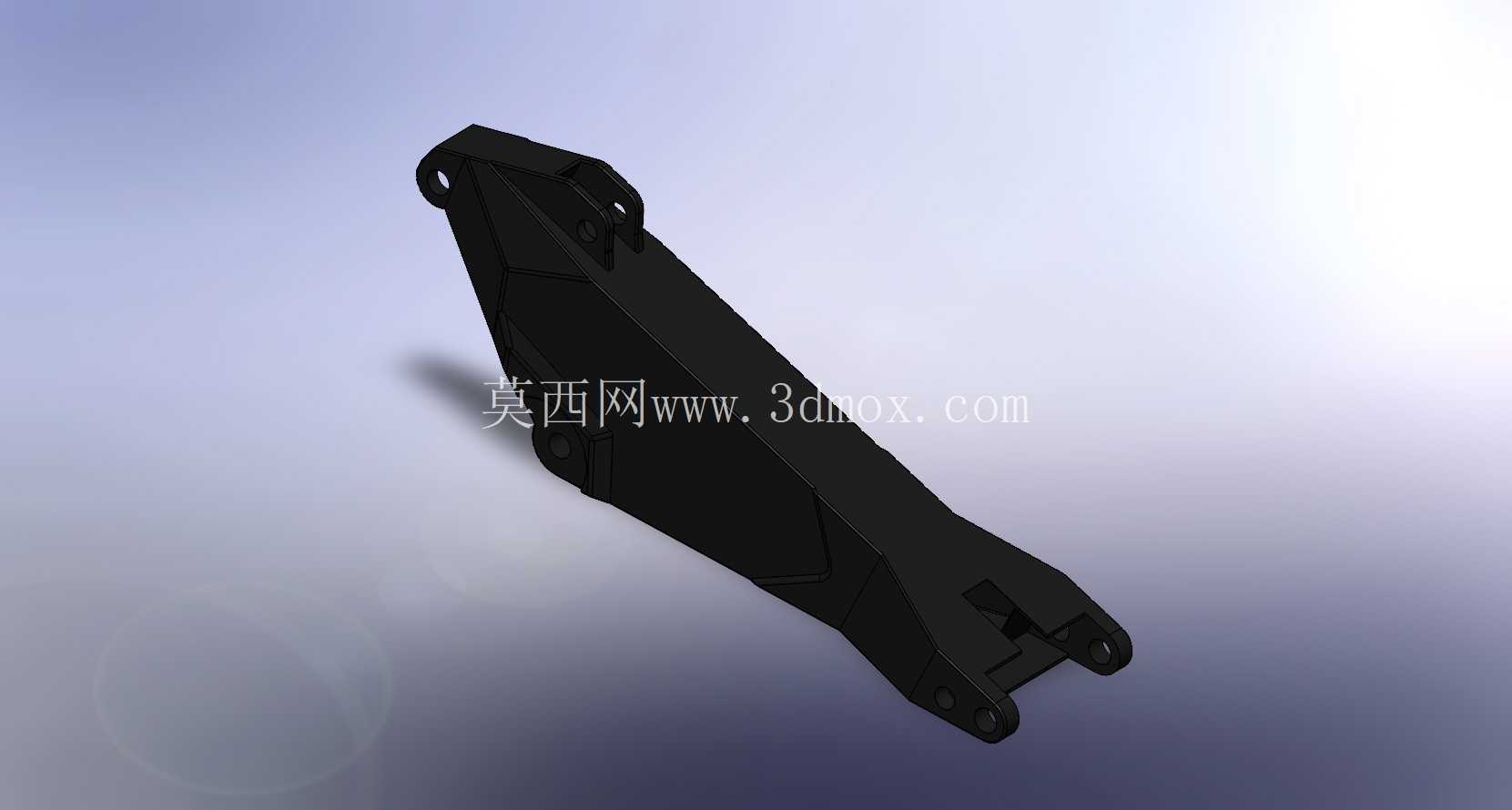

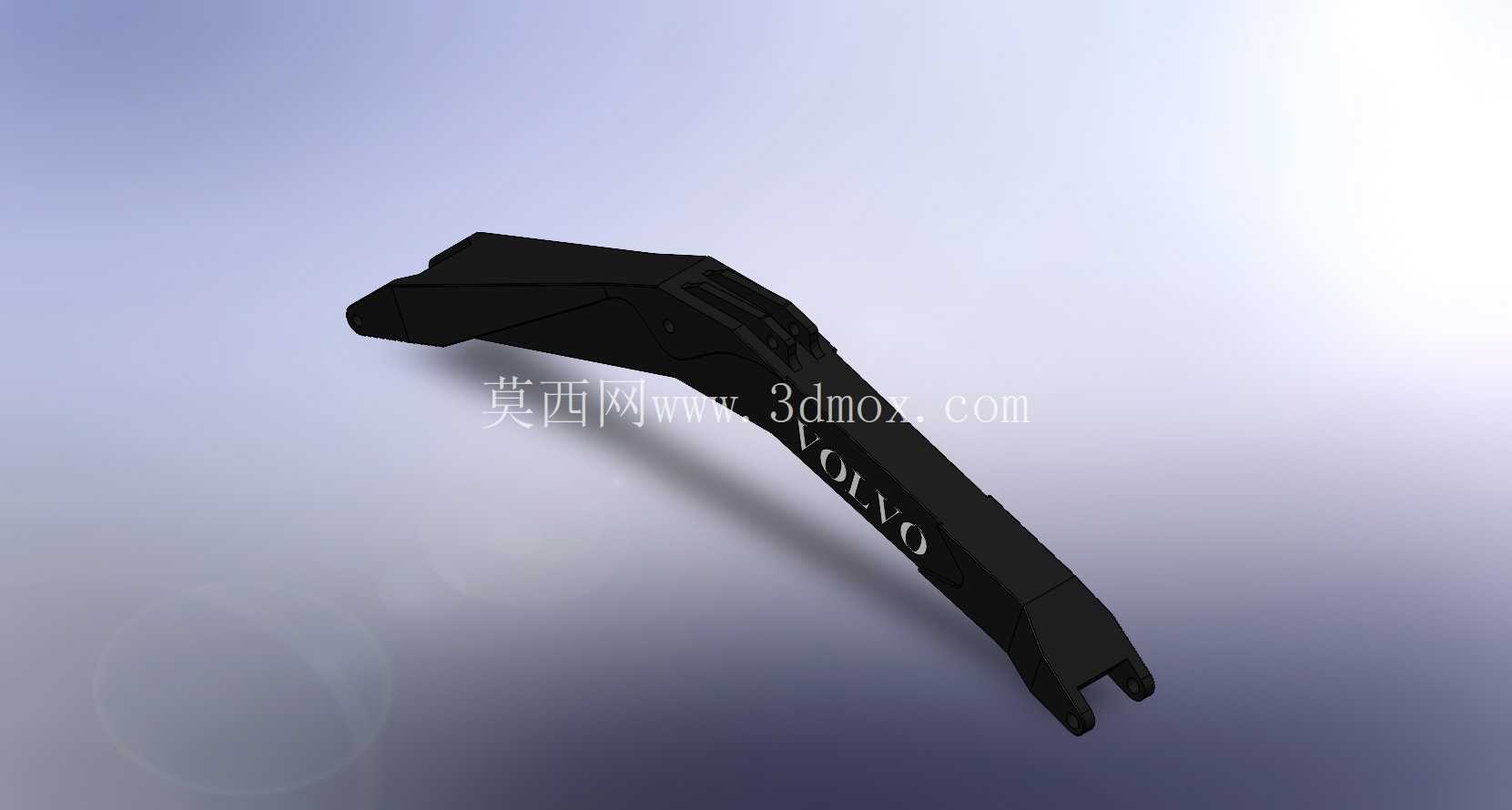

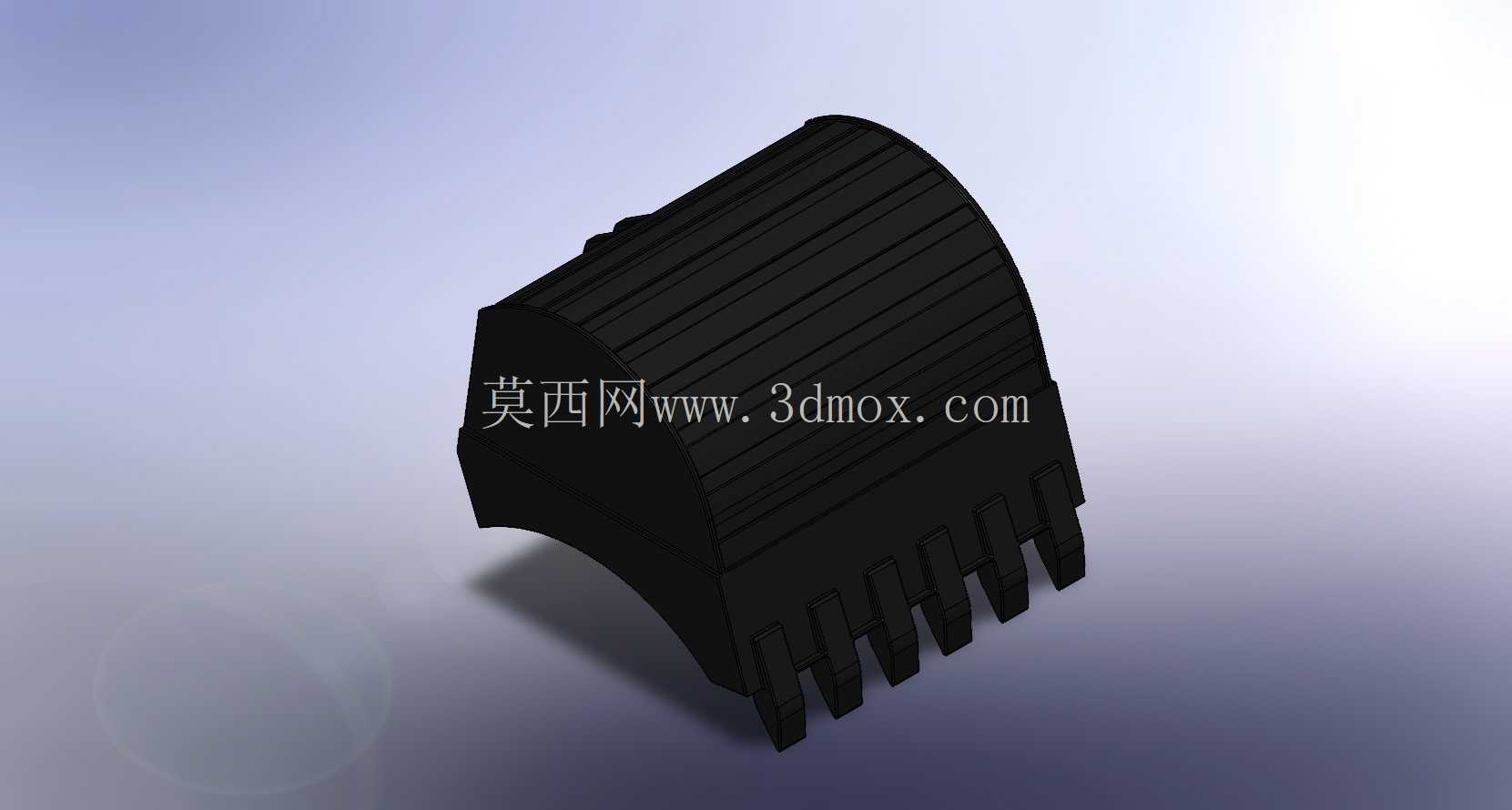

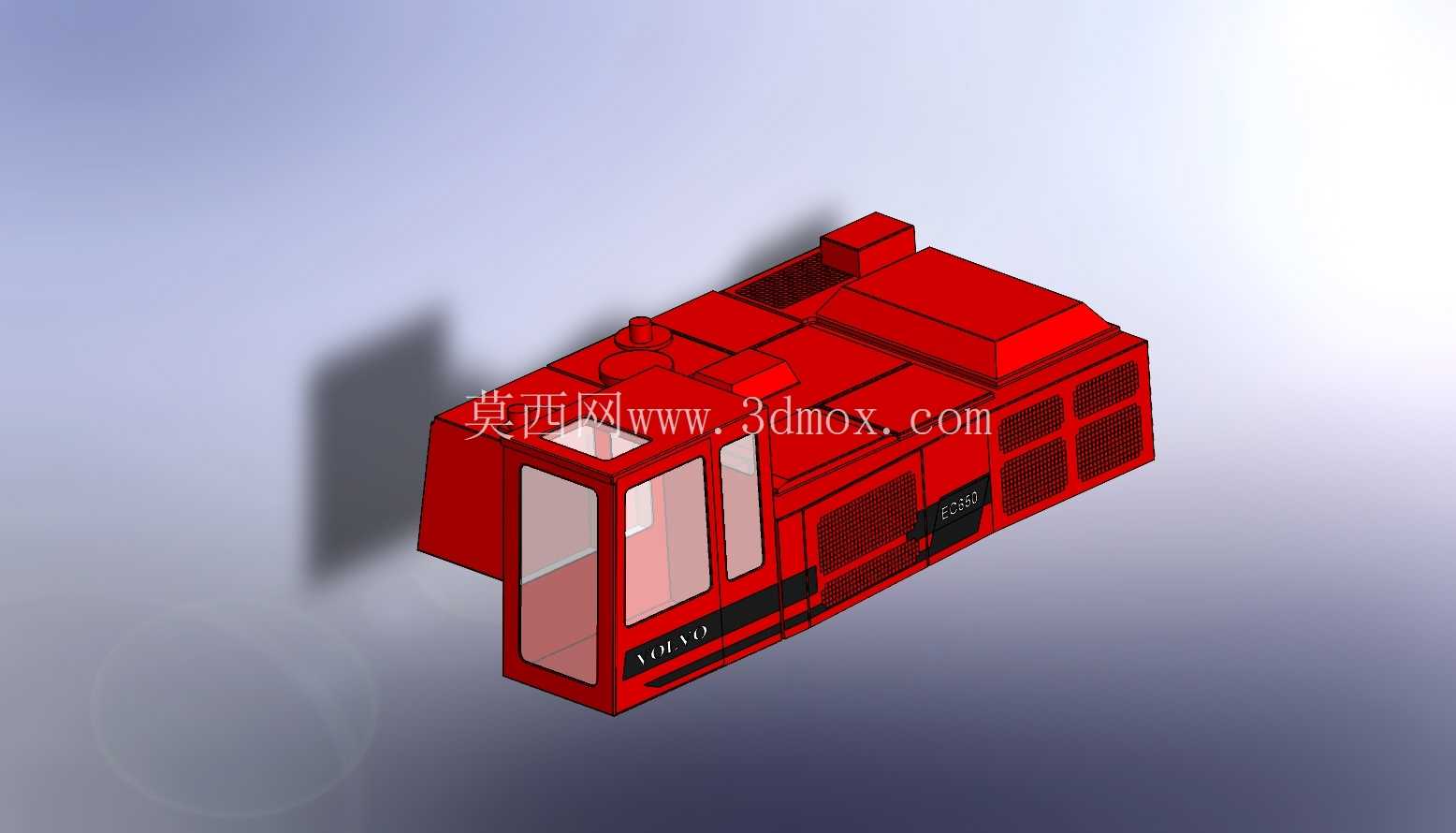

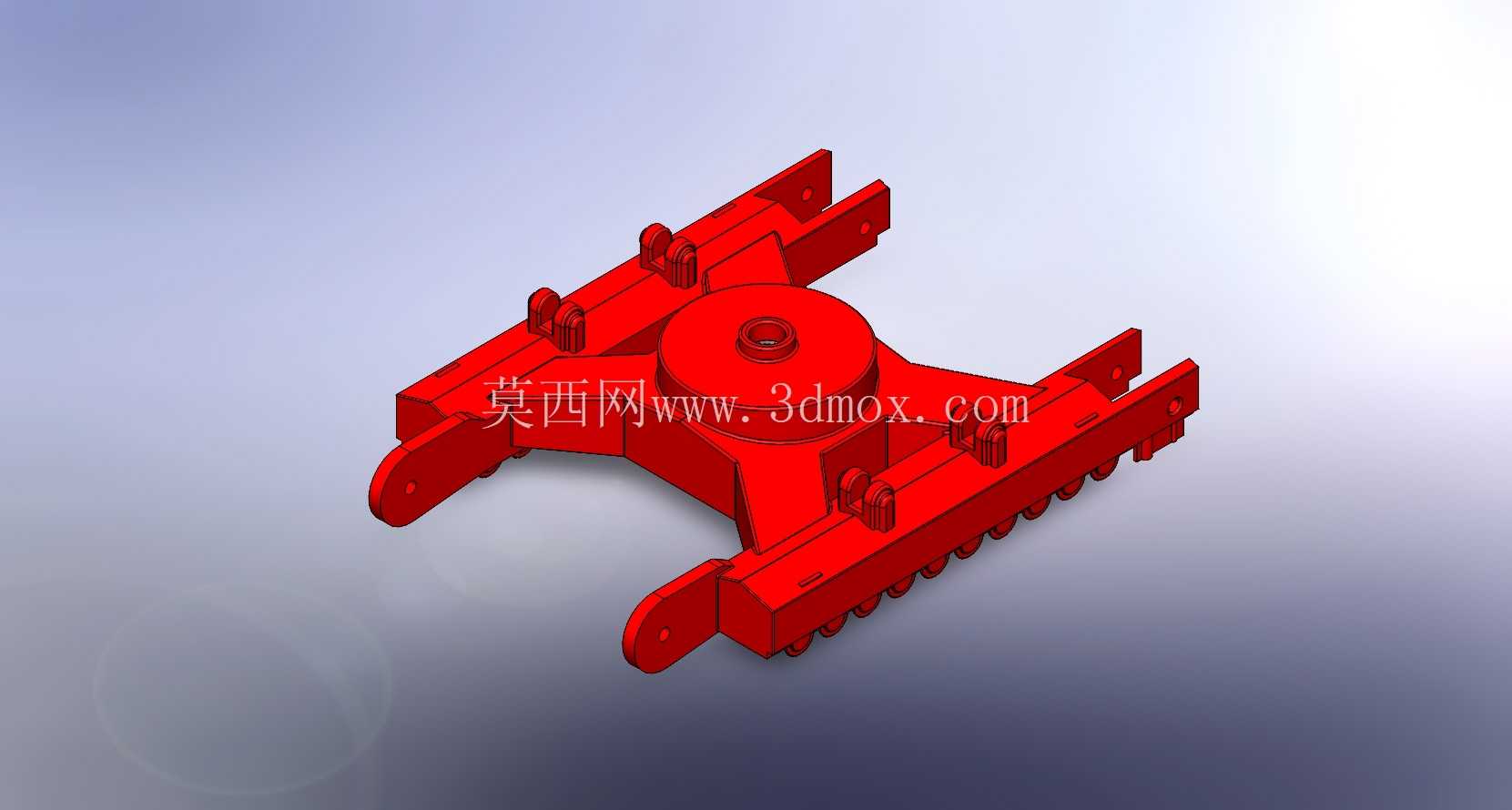

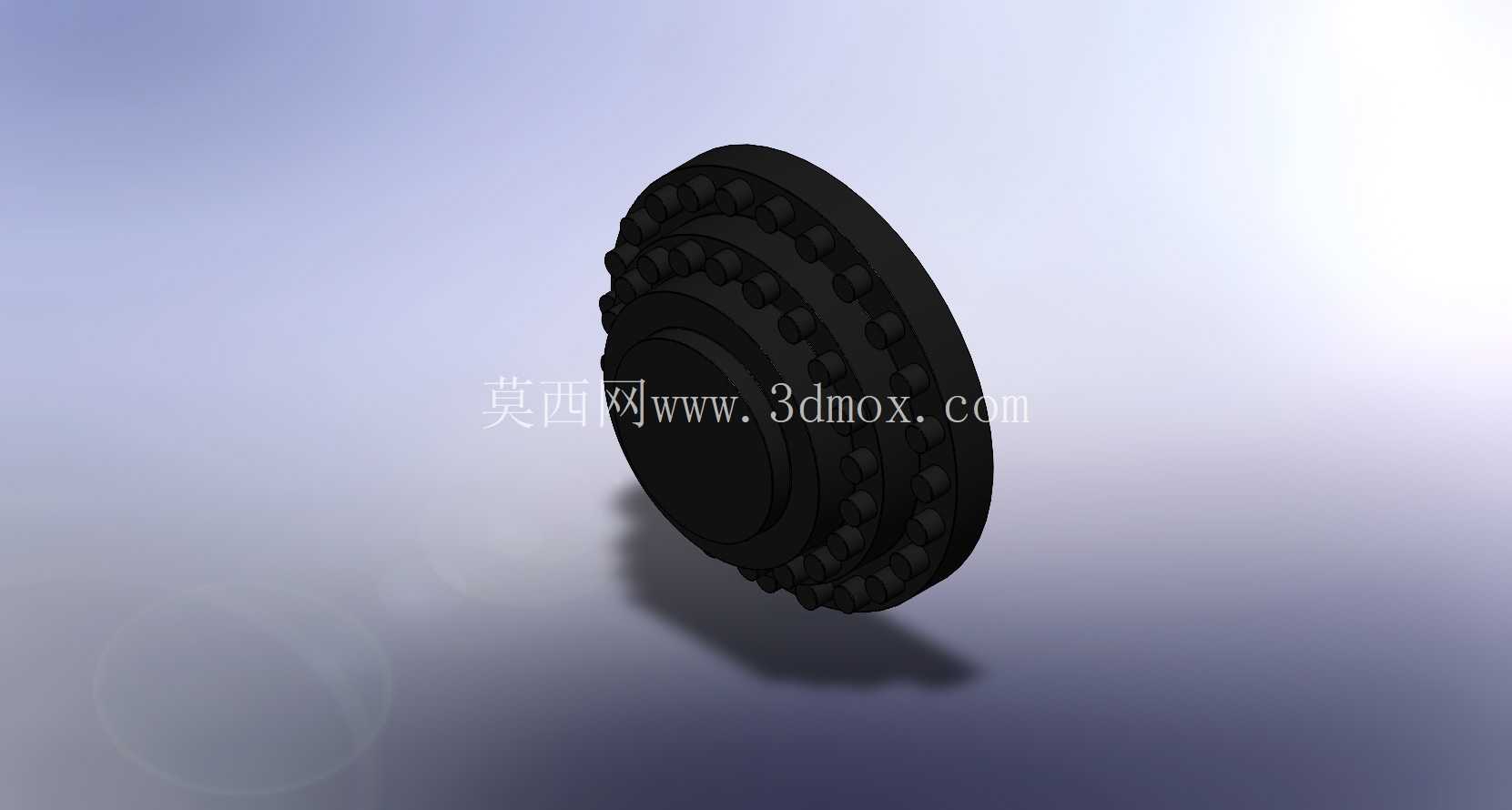

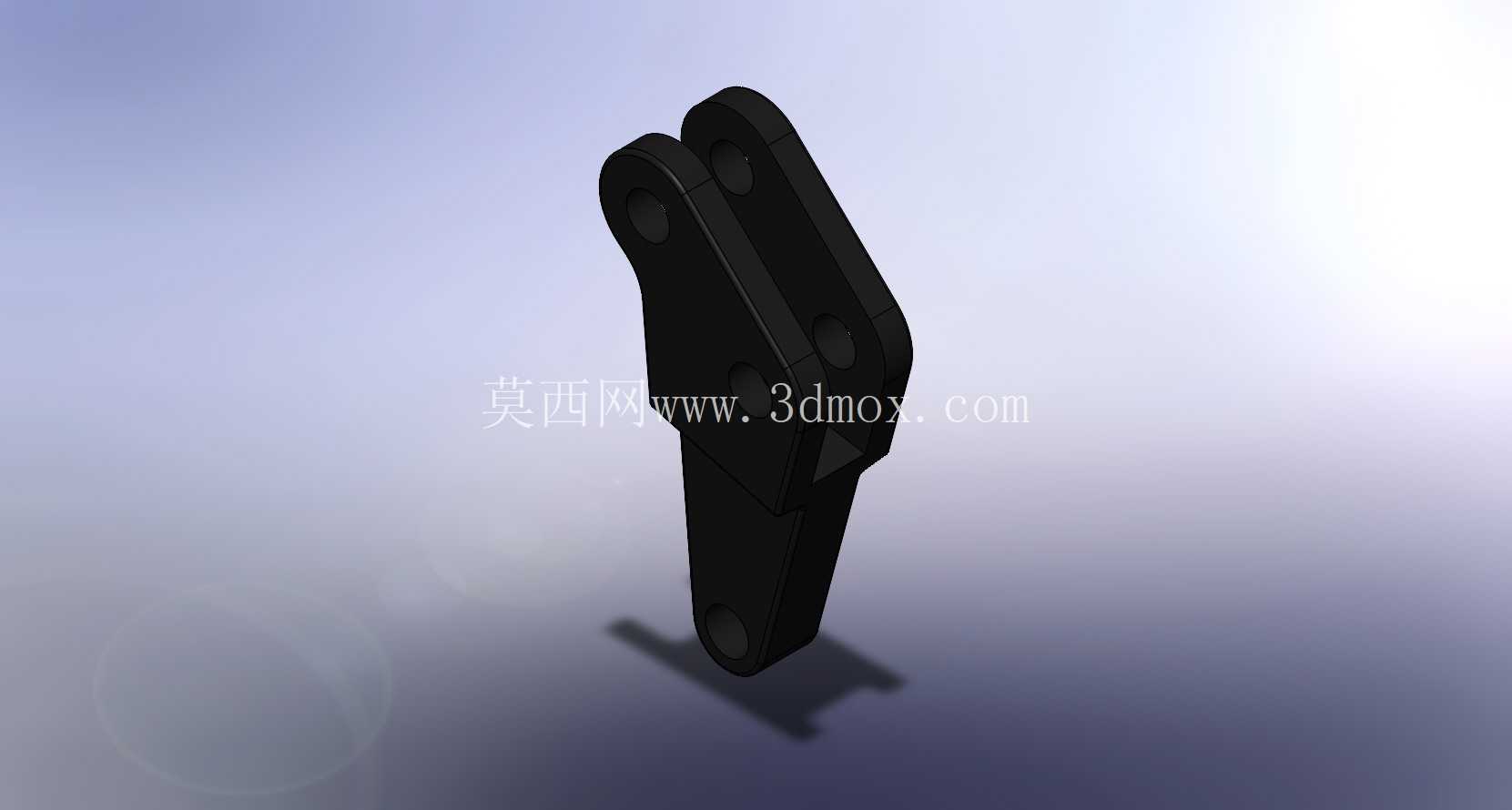

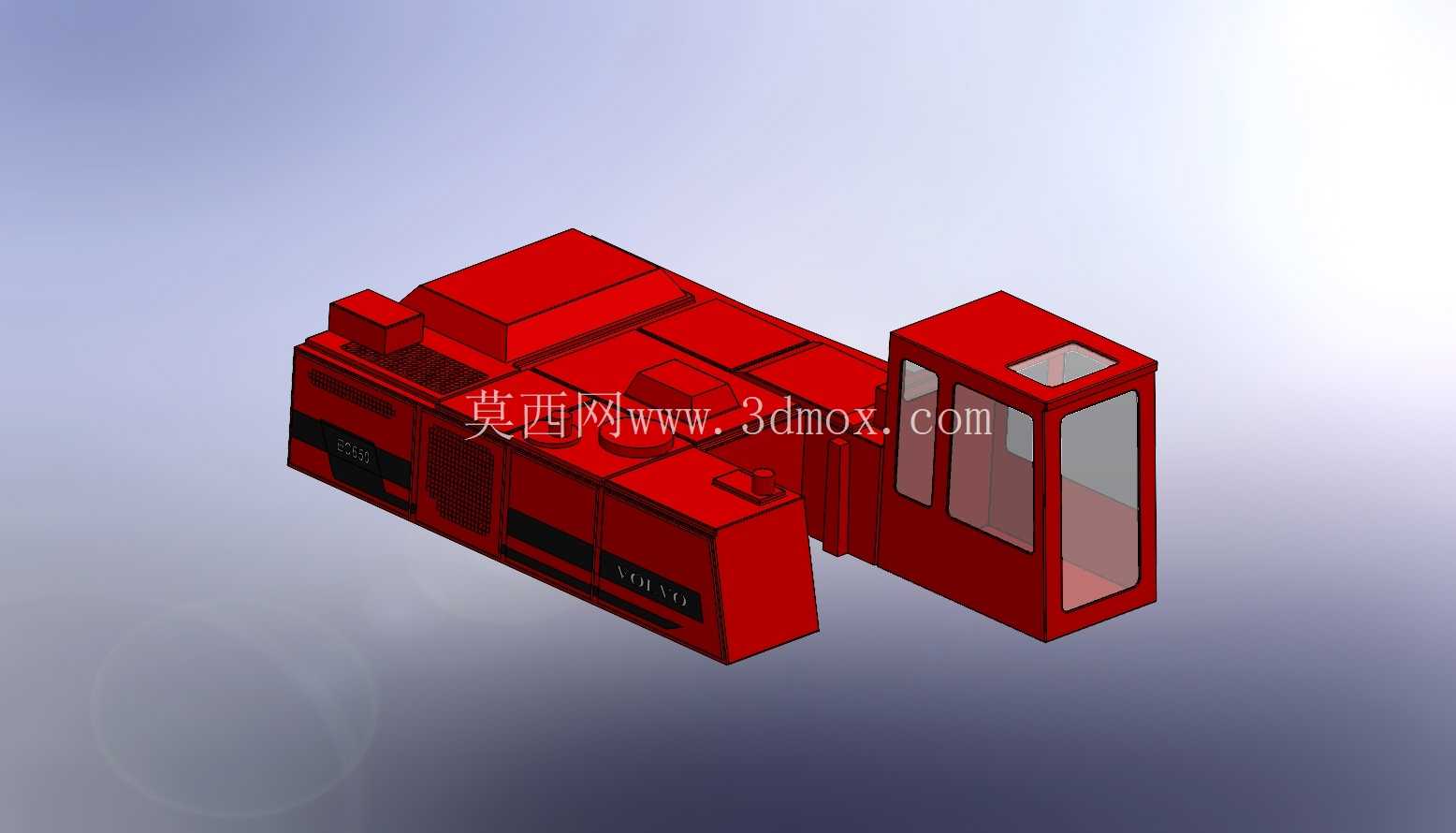

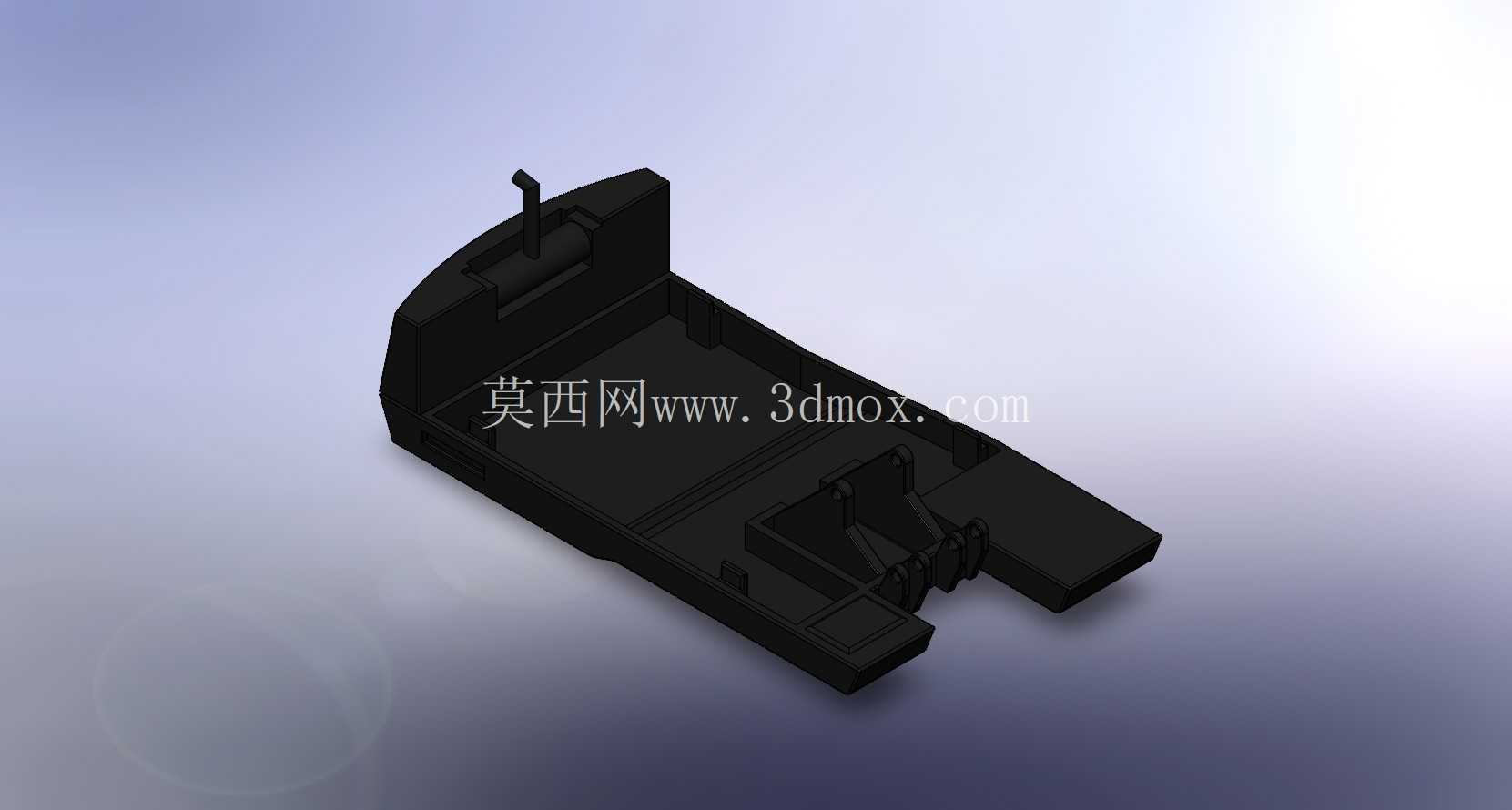

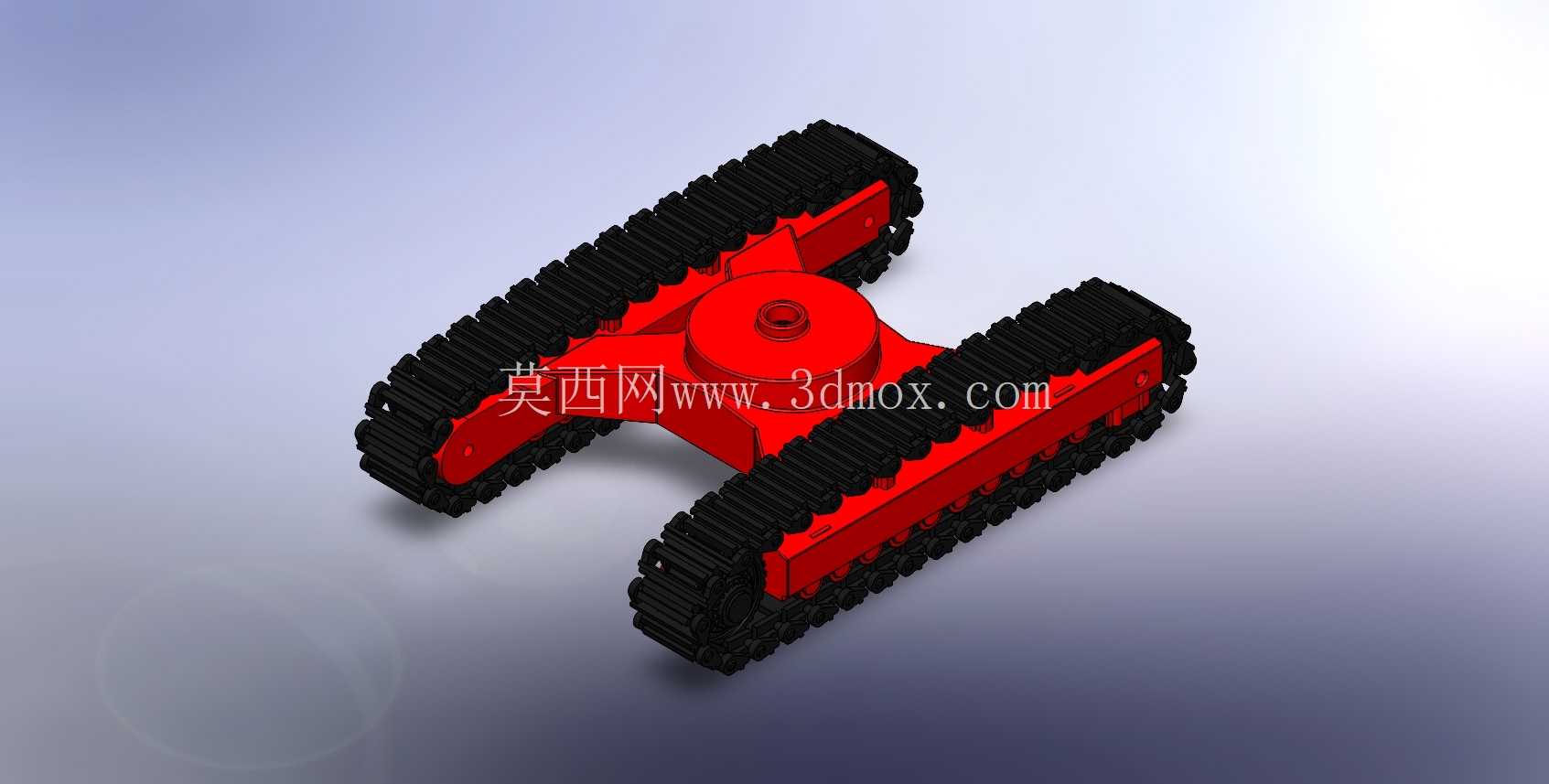

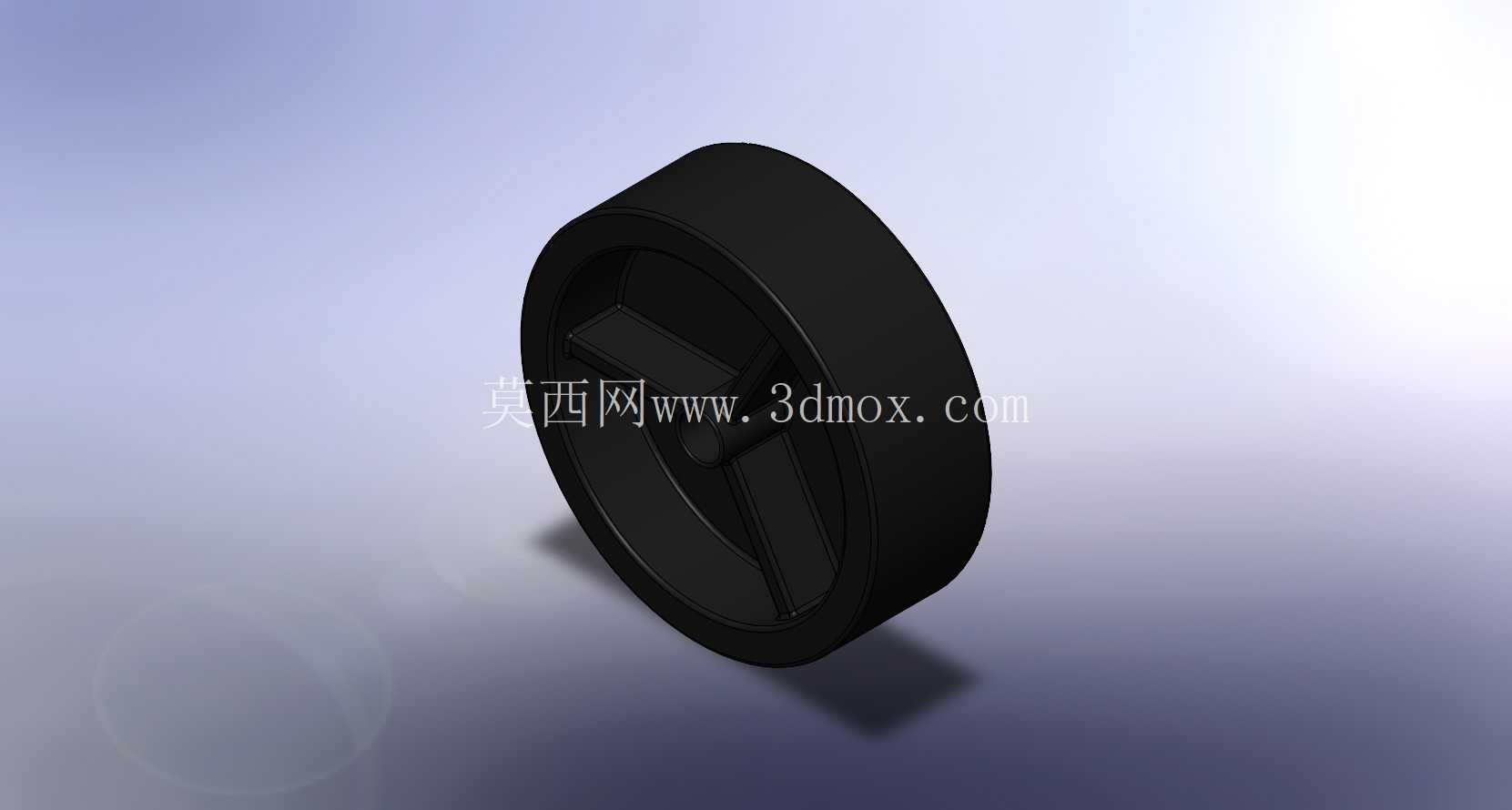

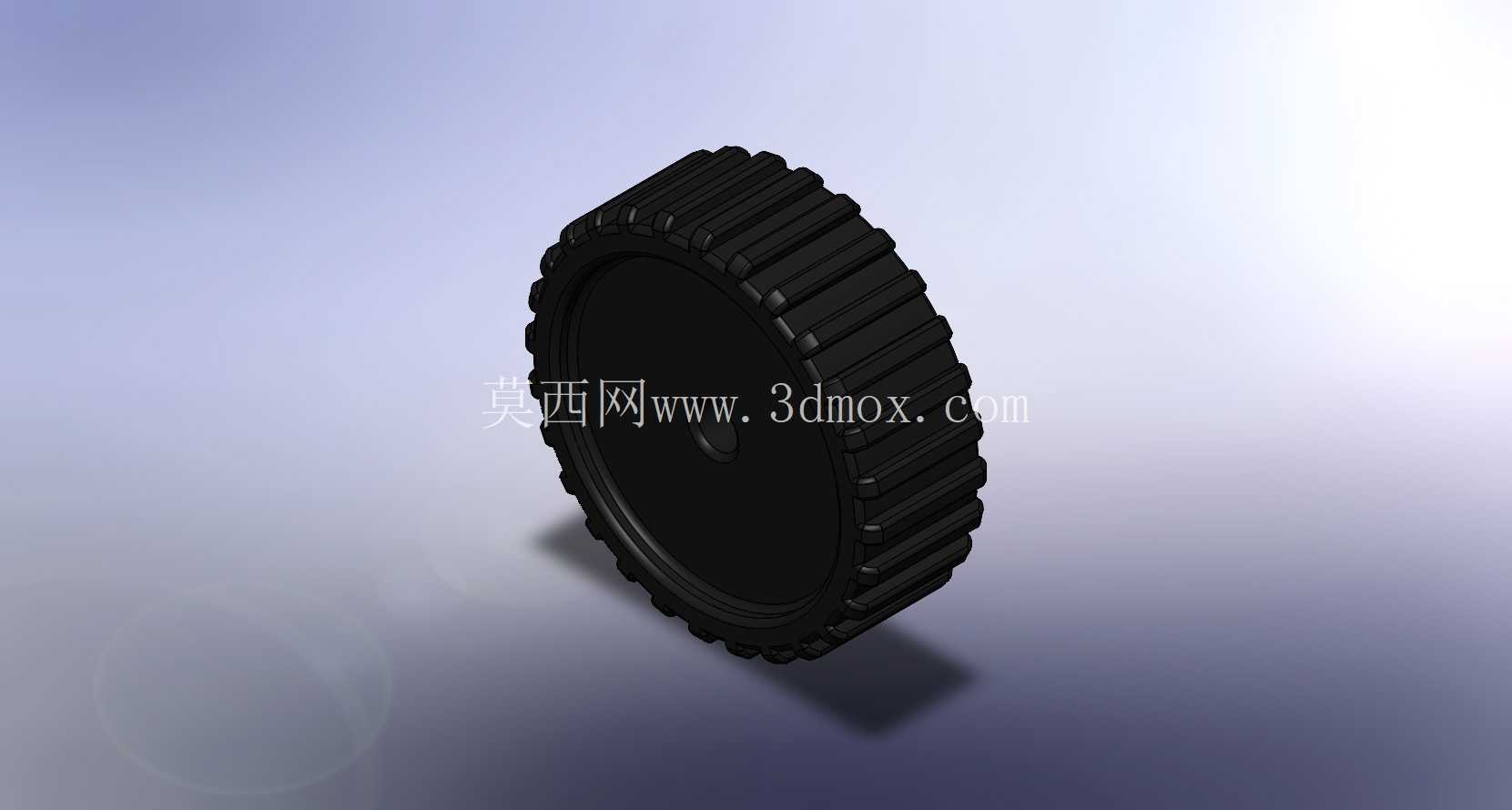

在功能特性的设计上，整套结构完整还原了真实挖掘机的三大核心系统：首先是下部的履带行走总成，两侧履带分别对应独立的传动轮系，驱动轮、导向轮、支重轮的排布完全参照实车的承重逻辑，履带板的节距做了等比例缩小，同时预留了足够的转动间隙，保证履带在转向、行进过程中不会出现卡滞，履带架和上部回转平台的连接位置，设计了标准的回转支承结构，能够实现上部车身360度全回转，这一结构和真实工程设备的回转逻辑完全一致，只是缩小了连接螺栓的规格，适配小尺寸的装配需求。其次是上部的作业工作装置，动臂、斗杆、挖斗三个部件之间都设计了铰接点位，对应液压油缸的安装位置预留了销轴孔，每个铰接点的配合公差都控制在小间隙配合范围内，既保证转动的灵活性，又不会出现过大的旷量，挖斗的斗齿做了等比例的造型还原，斗背的弧度也参照实车的卸料角度设计，保证模拟挖掘作业时的动作流畅度。上部的车身覆盖件设计上，发动机舱的散热格栅、驾驶室的窗体结构都做了细节还原，驾驶室内部预留了操作机构的安装空间，后续如果需要做精细化改装，可以加装微型的操纵杆、座椅等细节零件，车身尾部的配重块位置也做了对应的结构预留，保证整个设备在模拟抬臂作业时不会出现前倾失稳的问题。

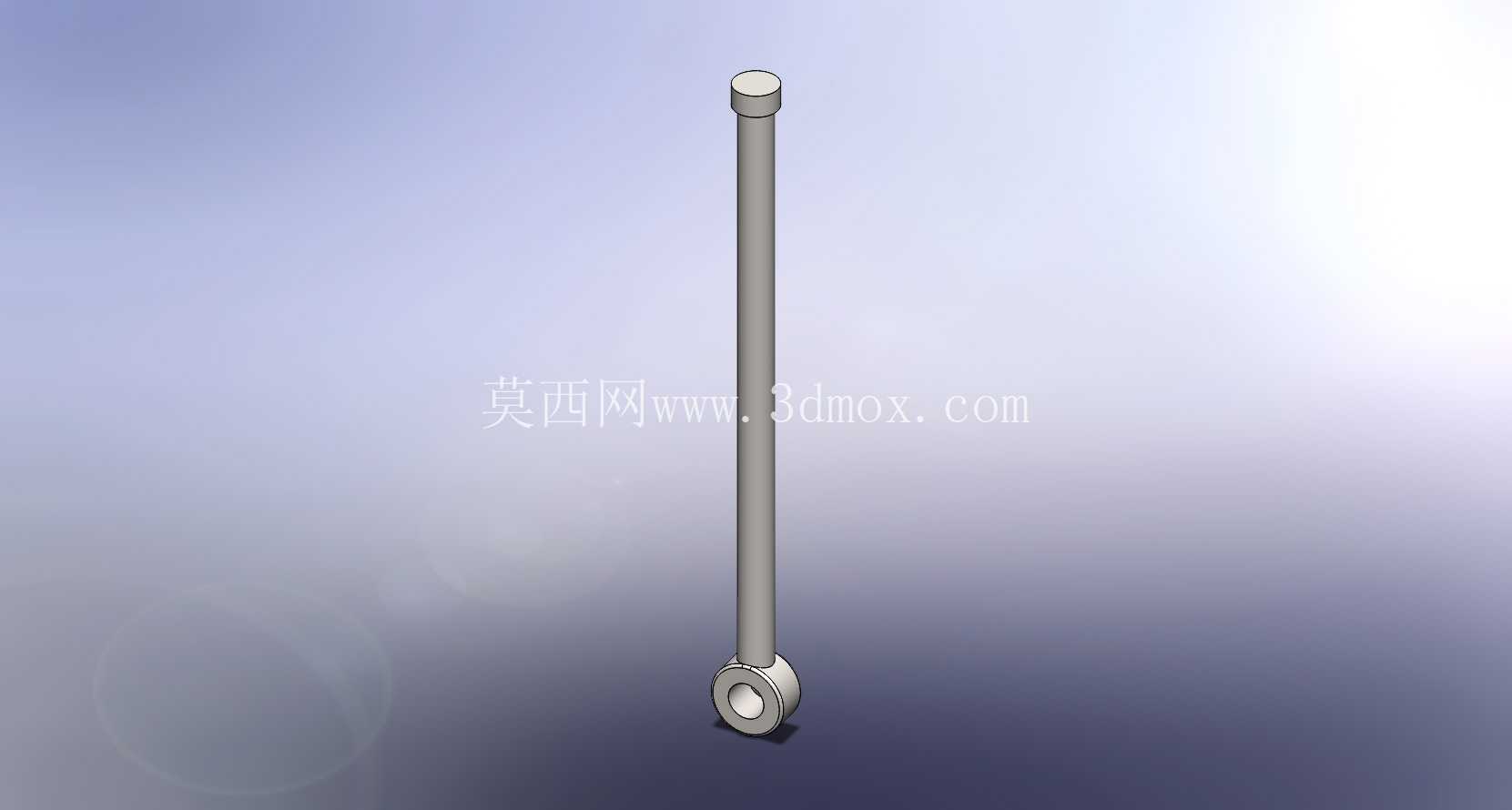

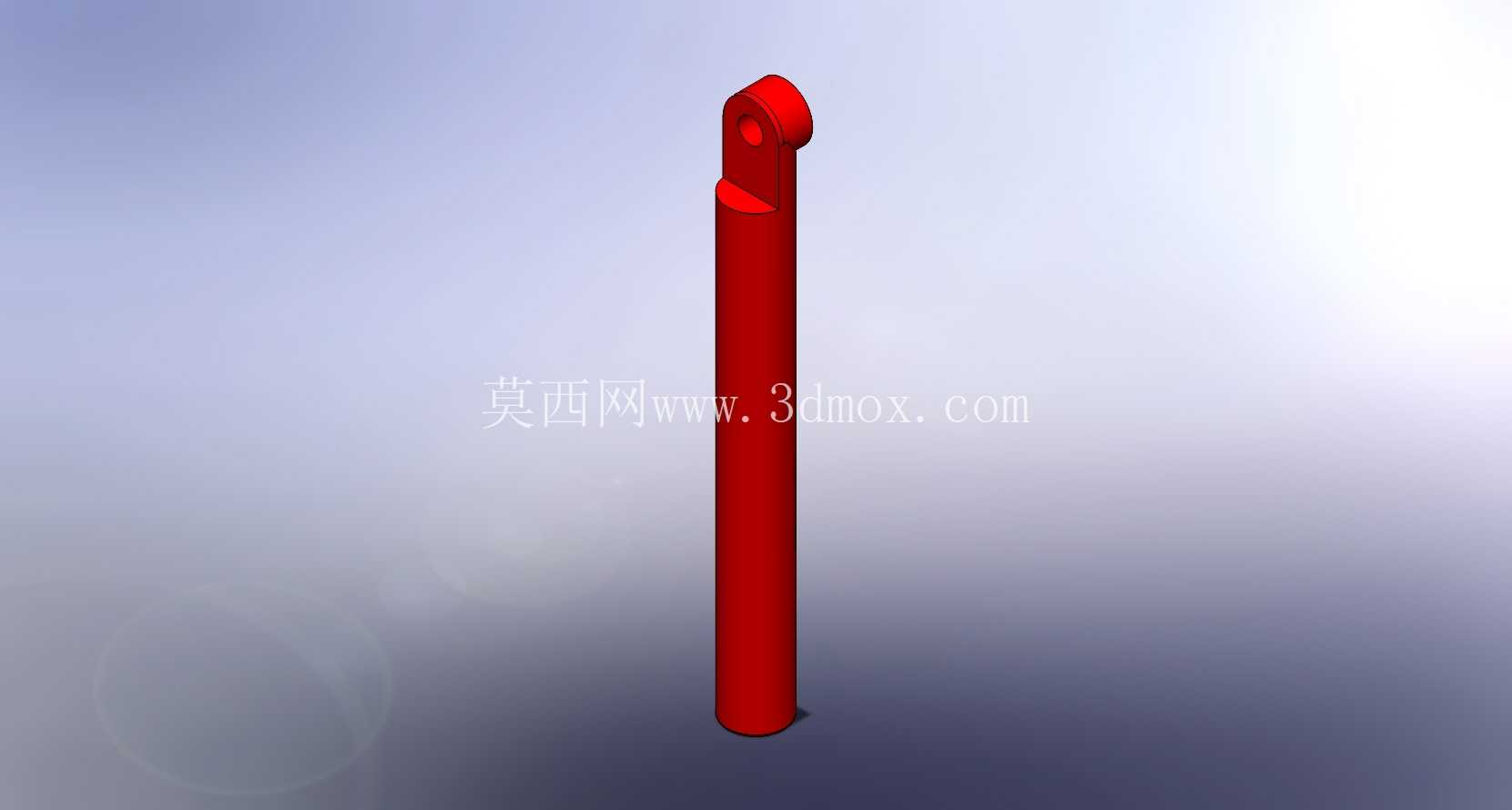

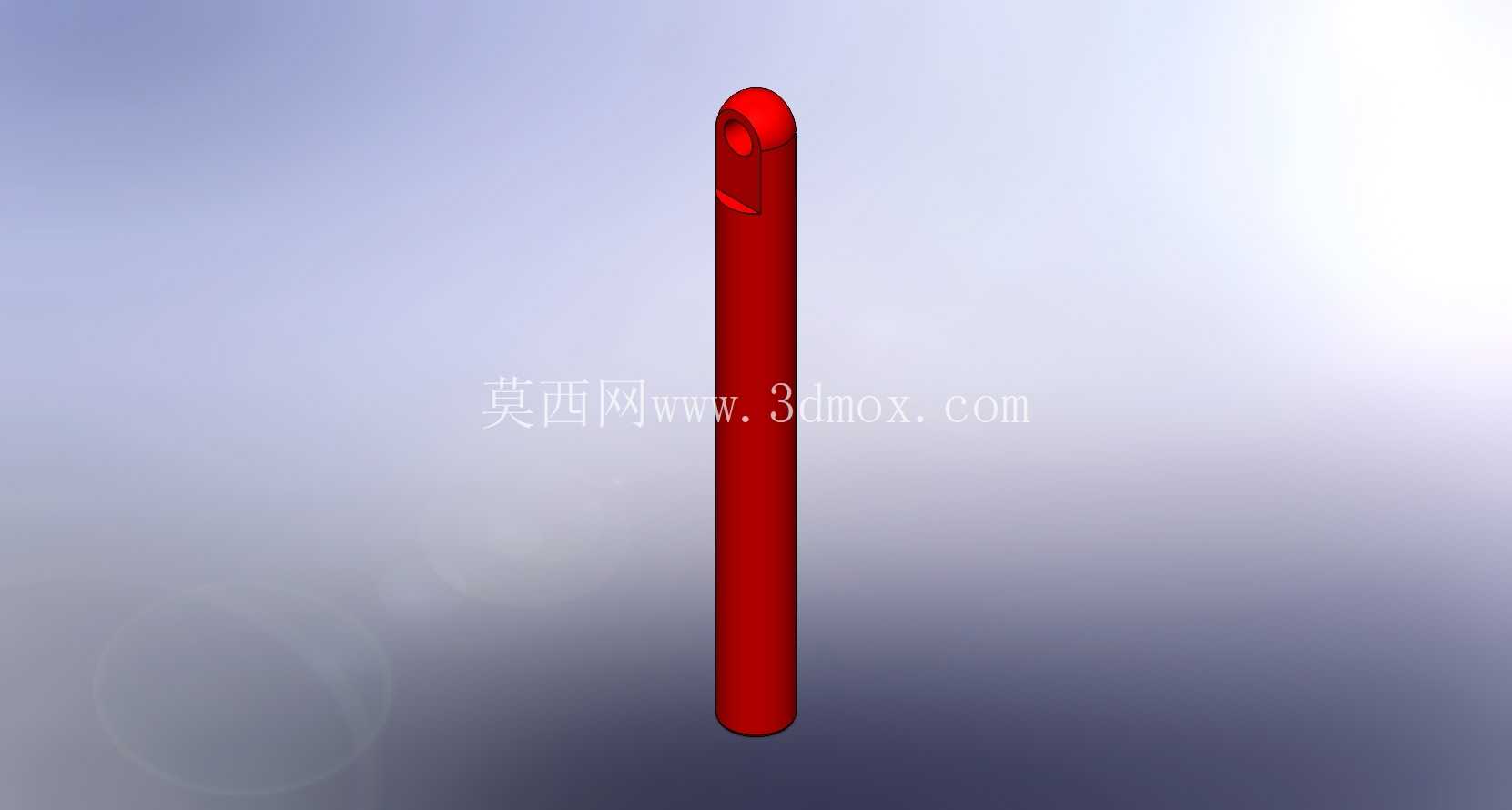

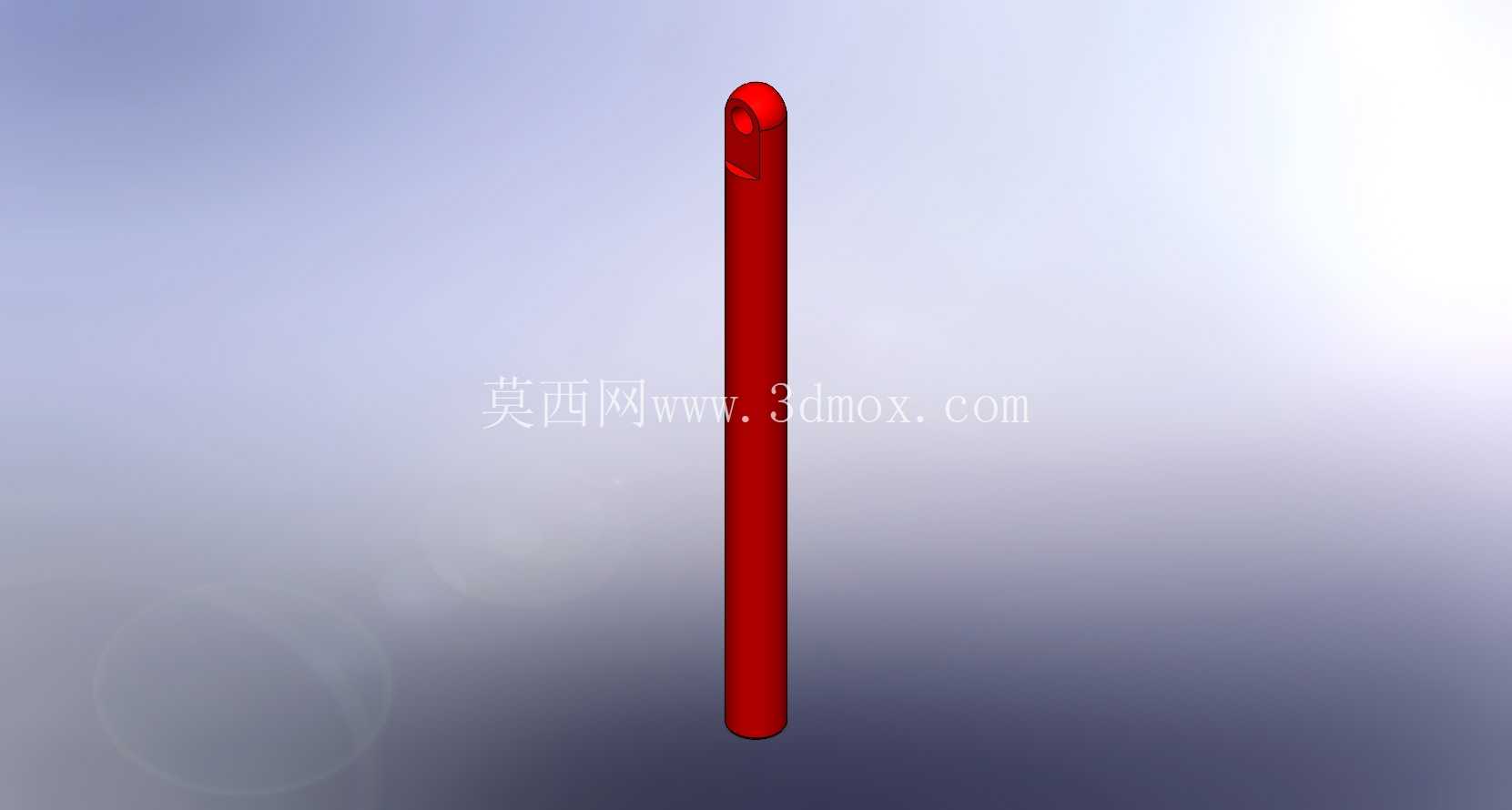

从设计思路的角度出发，这套结构在建模初期就确定了“核心功能优先、细节适配尺寸”的原则，没有盲目追求所有细节的1:1复刻，而是优先保证行走、回转、挖掘这三个核心动作的结构合理性，比如在液压油缸的模拟结构上，没有采用复杂的微型液压回路，而是用可伸缩的杆件结构来模拟油缸的伸缩动作，既降低了小尺寸模型的制造难度，又能完整展示油缸的运动轨迹，对于教学场景来说，这种简化的结构反而更便于学习者理解工作装置的运动原理。在外形尺寸与安装边界的把控上，整套模型的长宽高比例严格参照真实沃尔沃ES650挖掘机的尺寸比例缩放，履带的总宽度、车身的总长度、动臂抬起到最高位置时的总高度都做了比例校核，保证外观还原度的同时，所有外凸部件都没有超出履带的外接矩形边界，避免在移动过程中出现部件剐蹭的问题，各个部件之间的安装定位都设计了对应的止口结构，不需要额外的粘接辅助就能实现精准定位，降低了后续3D打印或者小批量制作的装配难度。

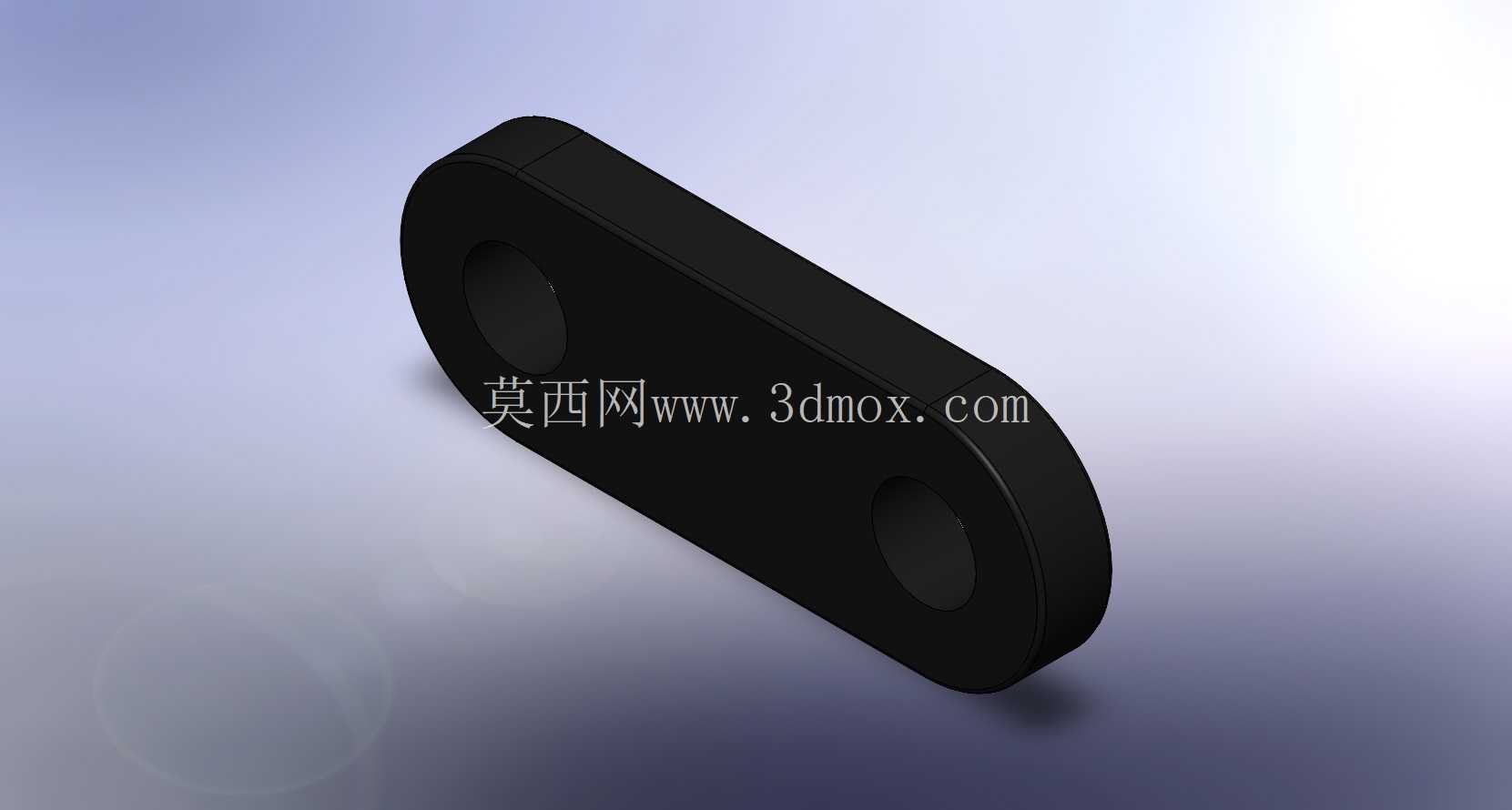

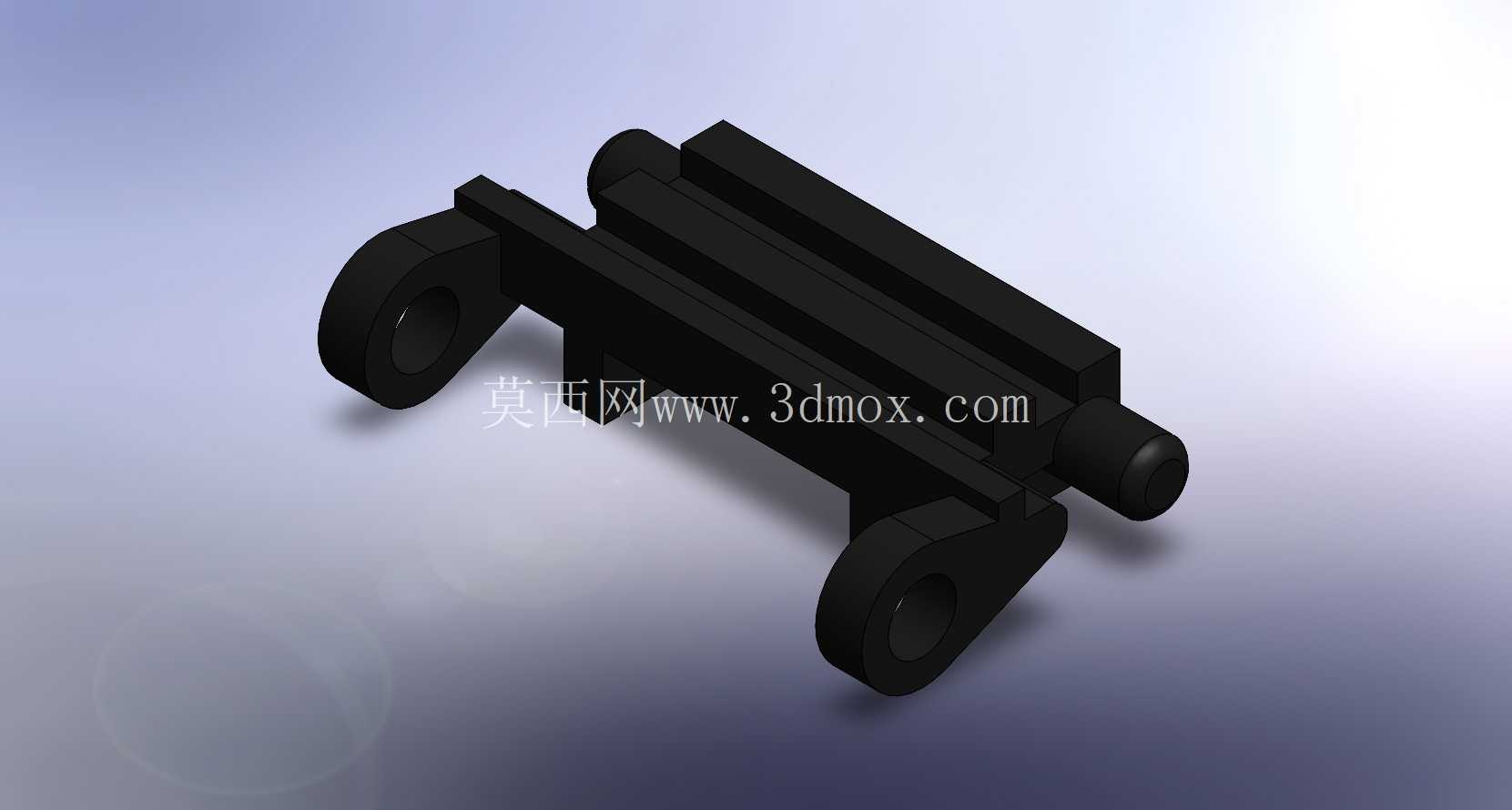

在结构细节的处理上，所有铰接位置的销轴都设计了对应的防脱结构，避免小尺寸零件在频繁转动过程中脱落，履带板之间的连接销轴也做了端部的限位处理，保证履带运转时的整体性，车身覆盖件和内部车架的连接采用了卡扣式的设计，不需要额外的紧固件就能实现固定，同时也方便后续拆卸查看内部的结构布局。对于需要做动态改装的用户来说，模型内部预留了微型电机、电池的安装空间，回转支承的中心位置预留了走线孔，方便布置驱动线路，不会因为加装电子元件而破坏外观的整体性。从结构强度的角度考虑，虽然是小尺寸的模型设计，但动臂、斗杆这些受力较大的部件，都在内部设计了加强筋结构，避免在模拟挖掘受力时出现部件断裂的问题，履带板的厚度也做了针对性的加强，保证反复弯折运转时不会出现疲劳损坏。
