EAF流化床废物处理燃烧系统结构设计

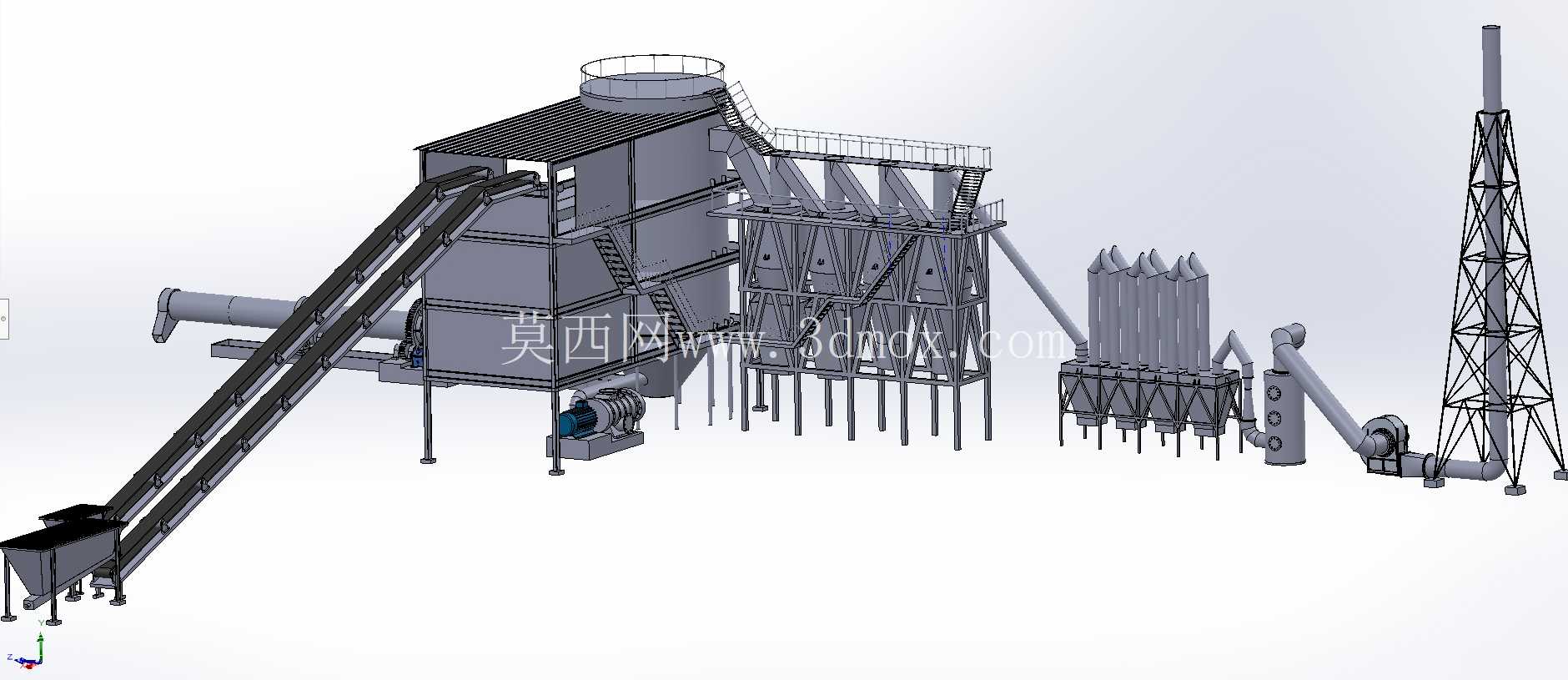

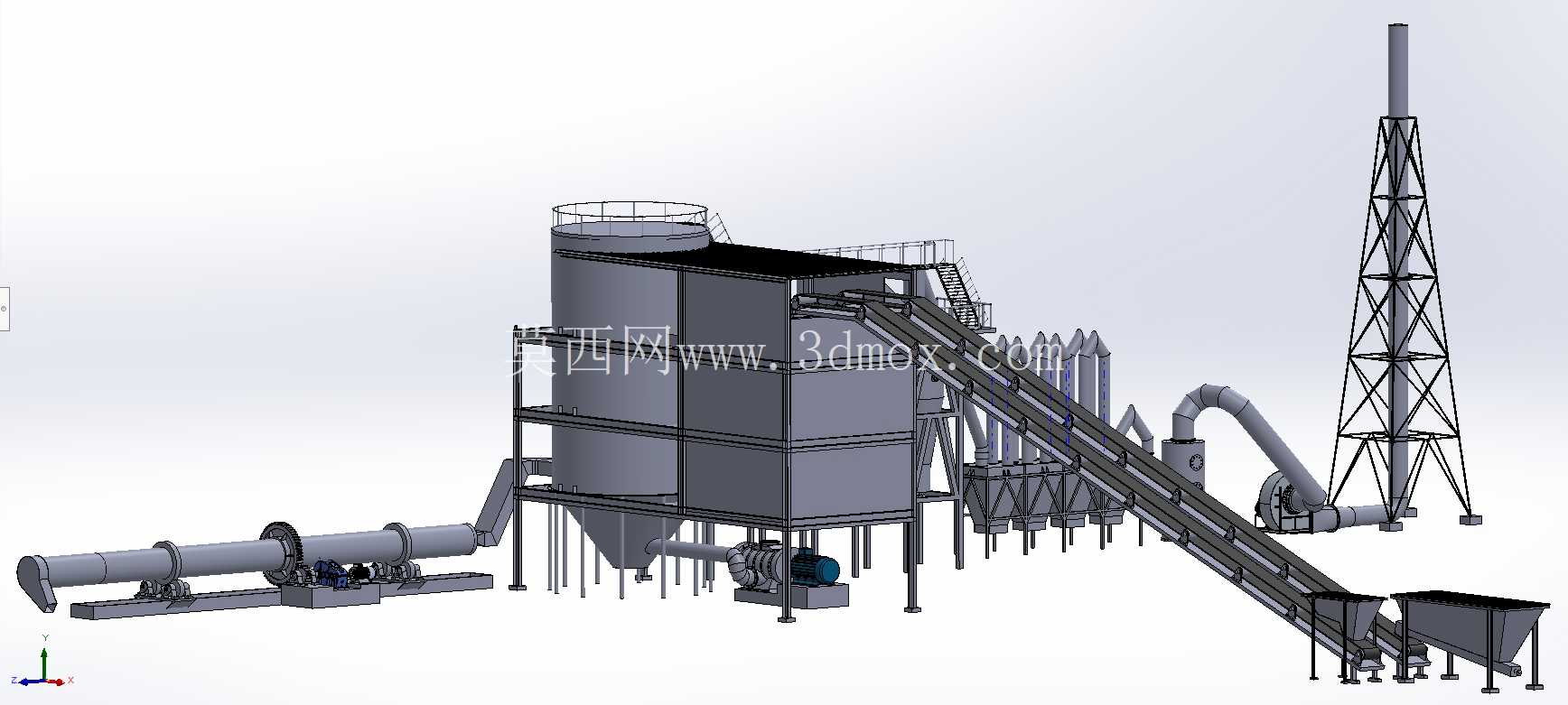

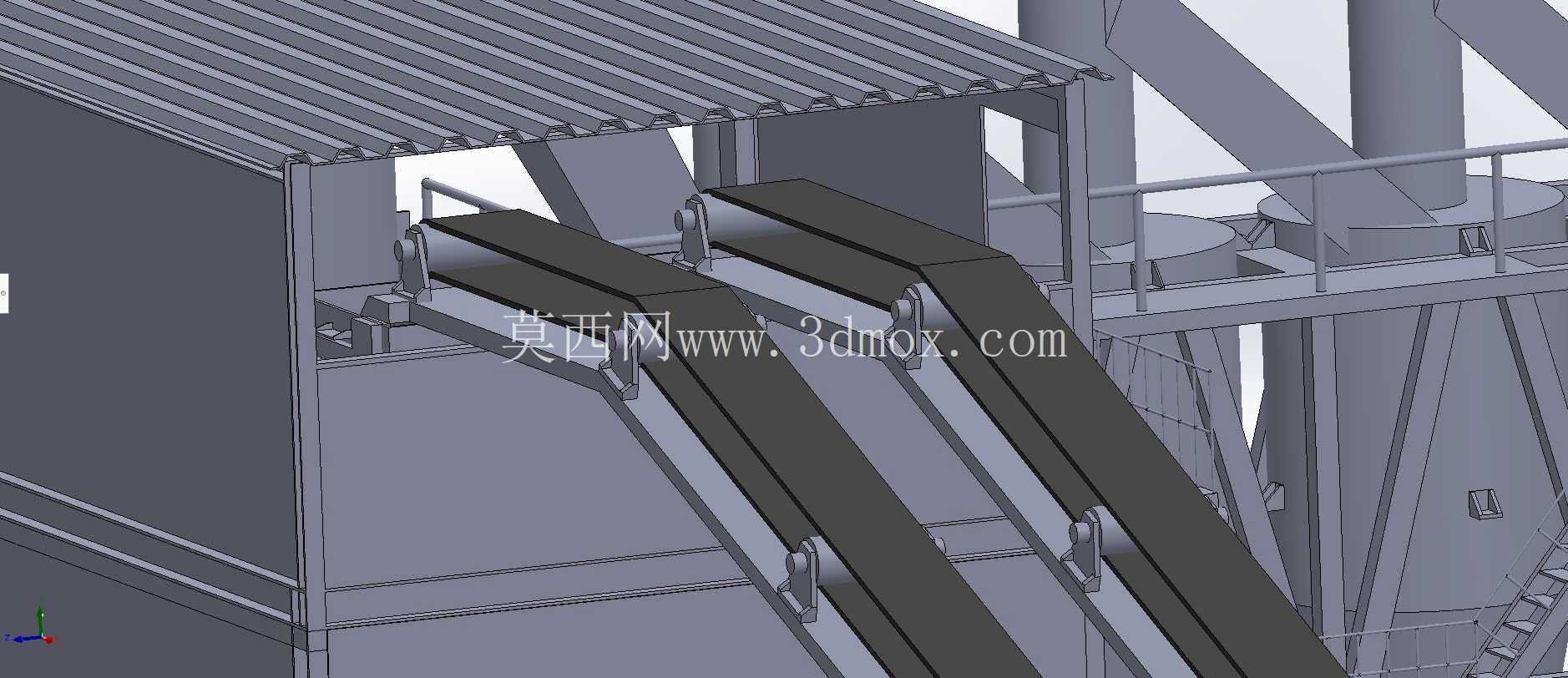

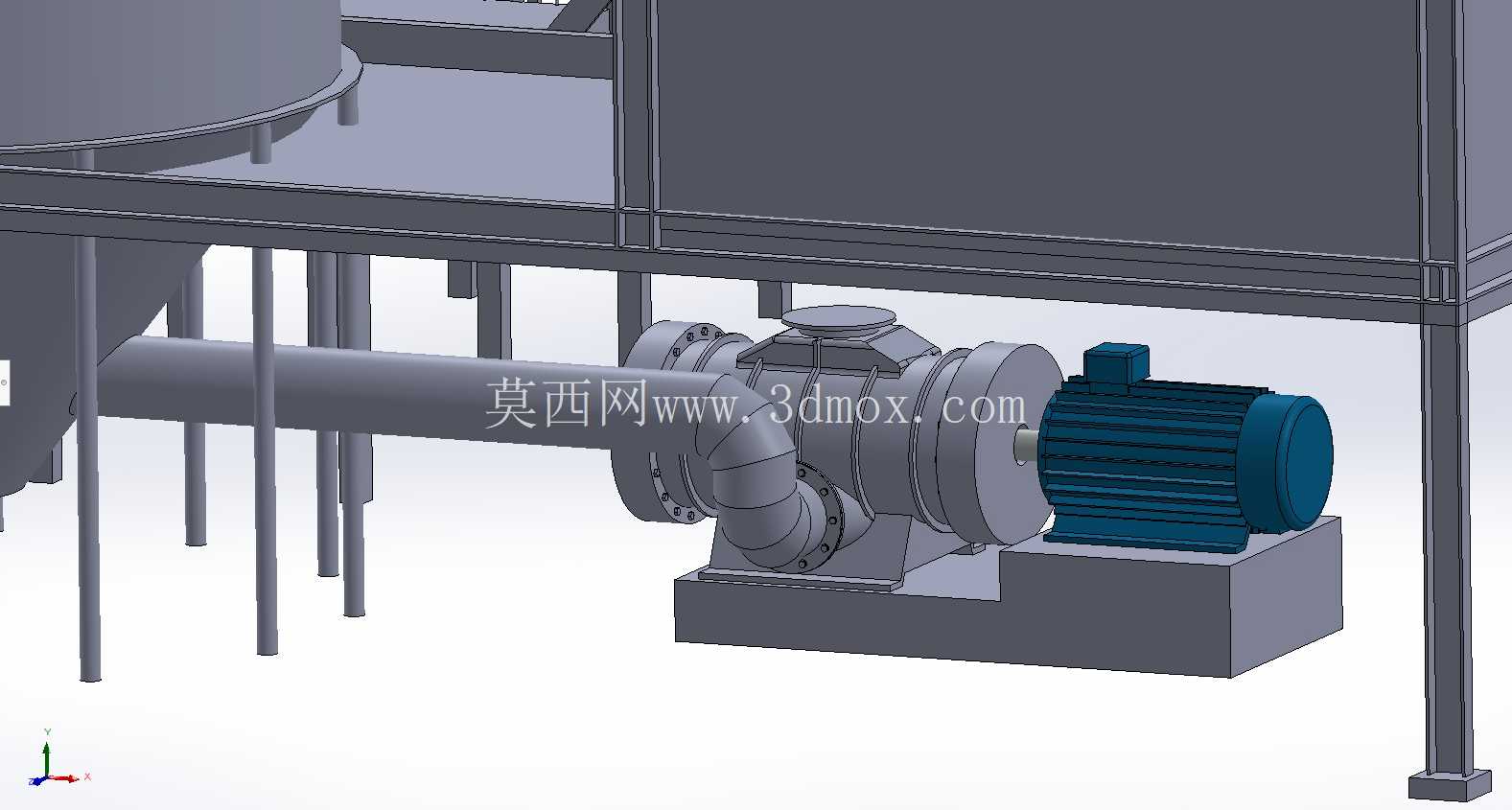

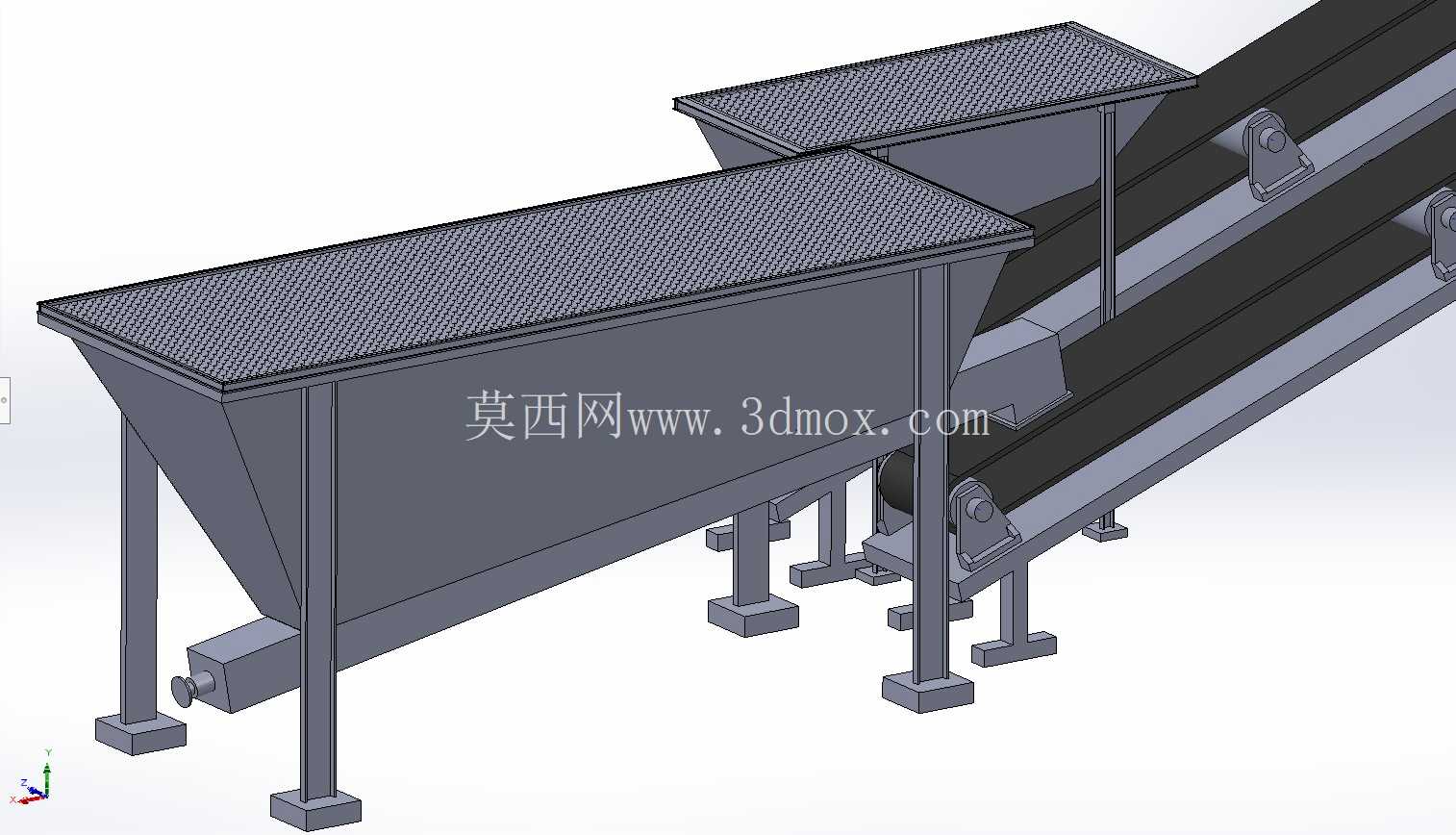

　　物料输送环节的皮带输送机，机架高度要对齐回转窑进料口与料斗的出料高度差，皮带的张紧装置、侧边挡料板的结构都做了细节建模，安装时要注意输送机两侧的检修通道预留，宽度不小于0.8米，方便后期更换托辊与清理洒落物料。核心的流化床燃烧单元是整套系统的热反应核心，炉体的高度要匹配内部流化风室、布风板、燃烧段、稀相段的分层设计，侧面布置的检修爬梯与平台，每层平台的载荷要满足检修人员携带工具作业的要求，爬梯的踏步间距、护栏高度都符合工业设备安全规范，炉体侧面的水煤气泵接口位置，要对齐外部管路的安装标高，减少管路弯折带来的阻力损失。这套EAF流化床燃烧处理系统，核心面向工业固废、危废以及生物质污泥的资源化处置场景搭建，整套产线从物料输入到烟气达标排放全流程做了连贯的结构整合，在做三维结构排布时，首先要考虑厂区内的物料流向逻辑，避免物料折返提升输送能耗。前端的回转窑单元承担物料的预加热与初步热解功能，筒体的倾斜角度、托轮组的安装间距都要匹配现场的进料速率，窑头与进料料斗的衔接处做了密封结构预留，防止未处理的废气从进料端逸散，料斗的容积设计要匹配前端抓斗上料的单次投料量，避免频繁补料或者物料溢出。

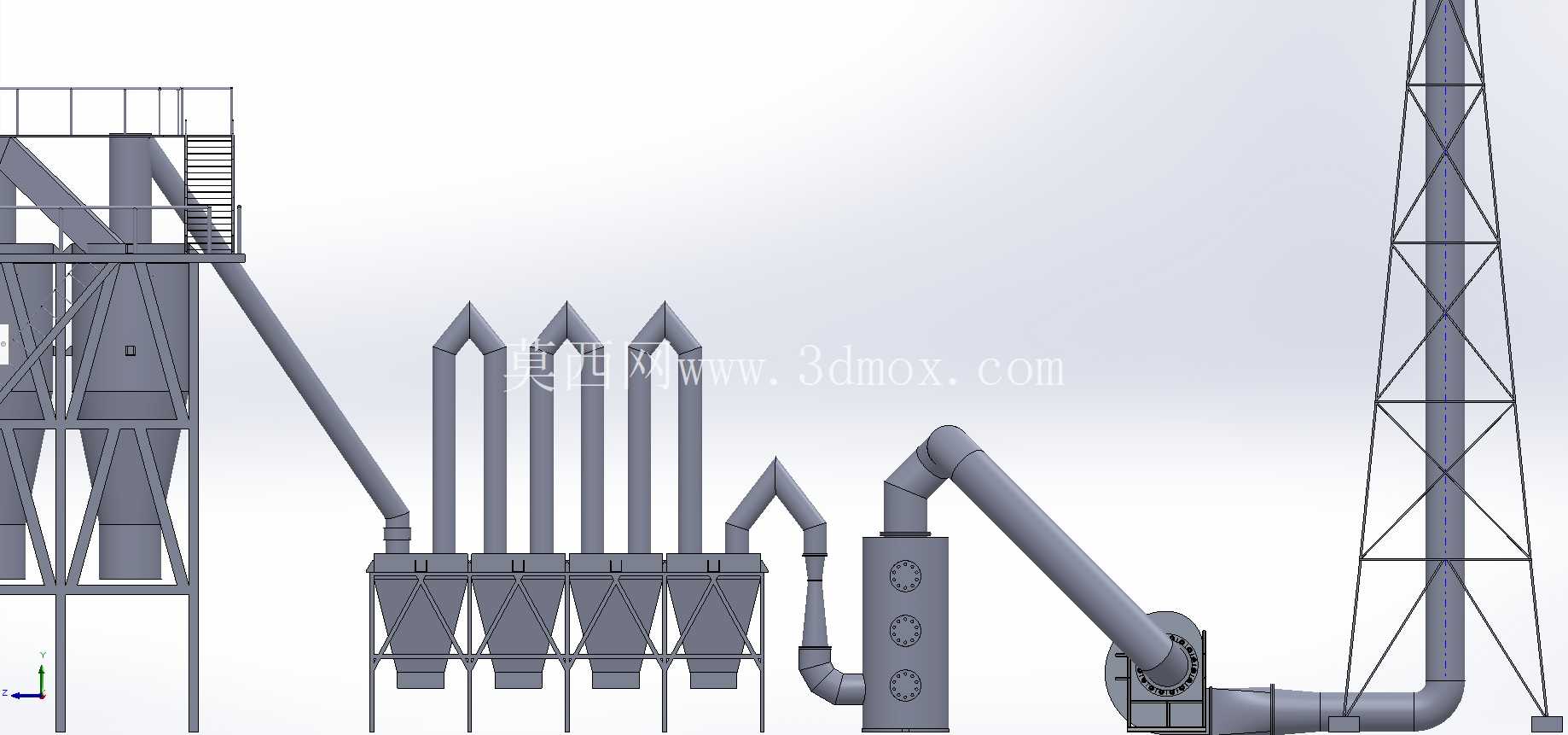

　　燃烧后的高温烟气首先进入烟气冷却器单元，多组列管的排布结构要兼顾换热效率与烟气流通阻力，冷却器的灰斗角度要大于物料安息角，避免积灰搭桥，下方的卸灰阀安装位置要预留出接灰车的通行空间。经过降温的烟气进入布袋除尘单元，多个除尘室的模块化排布，方便后期单独离线检修更换滤袋，每个室的进风口都做了气流均布设计，避免局部滤袋受气流冲刷磨损，除尘单元的输灰结构直接对接底部的集灰装置，不需要额外增设中转输灰设备。除尘后的烟气进入湿式洗涤塔，塔内的喷淋层、除雾层结构都做了细化建模，洗涤塔的进出口管径要匹配系统的设计烟气量，塔底的循环水池接口要对齐外部循环水泵的安装位置，避免管路出现气堵。

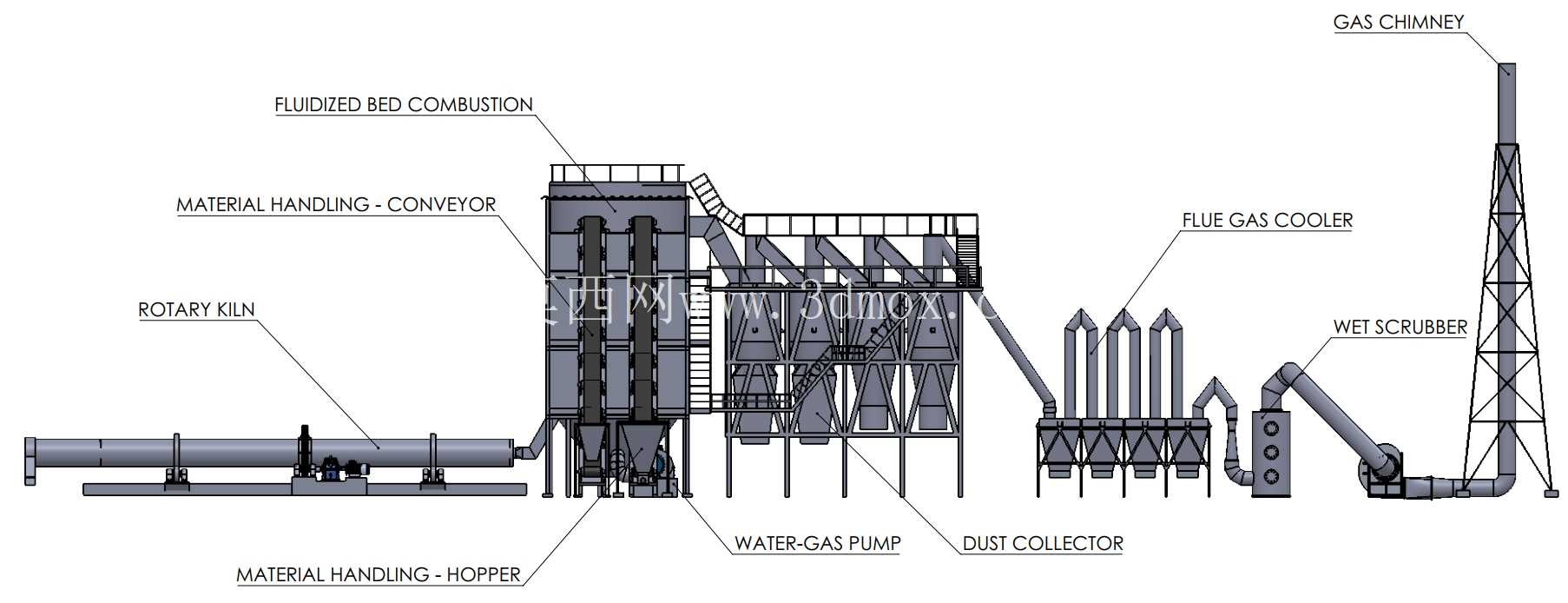

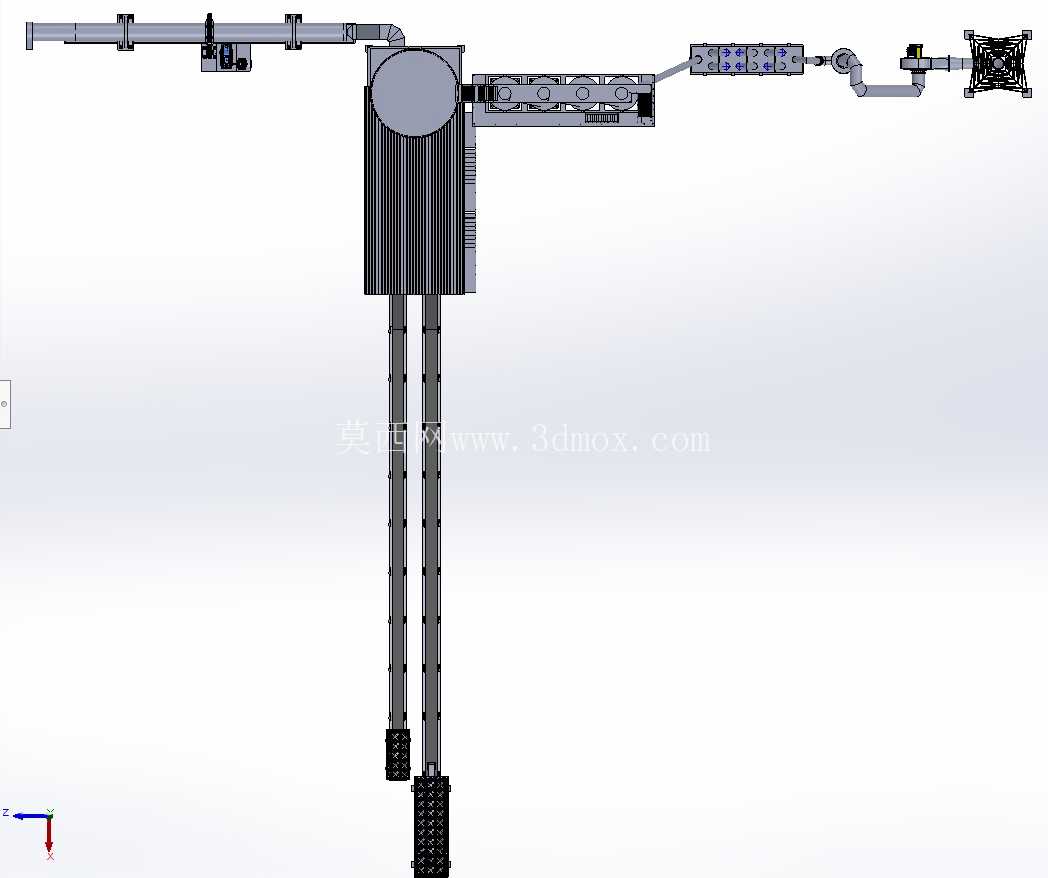

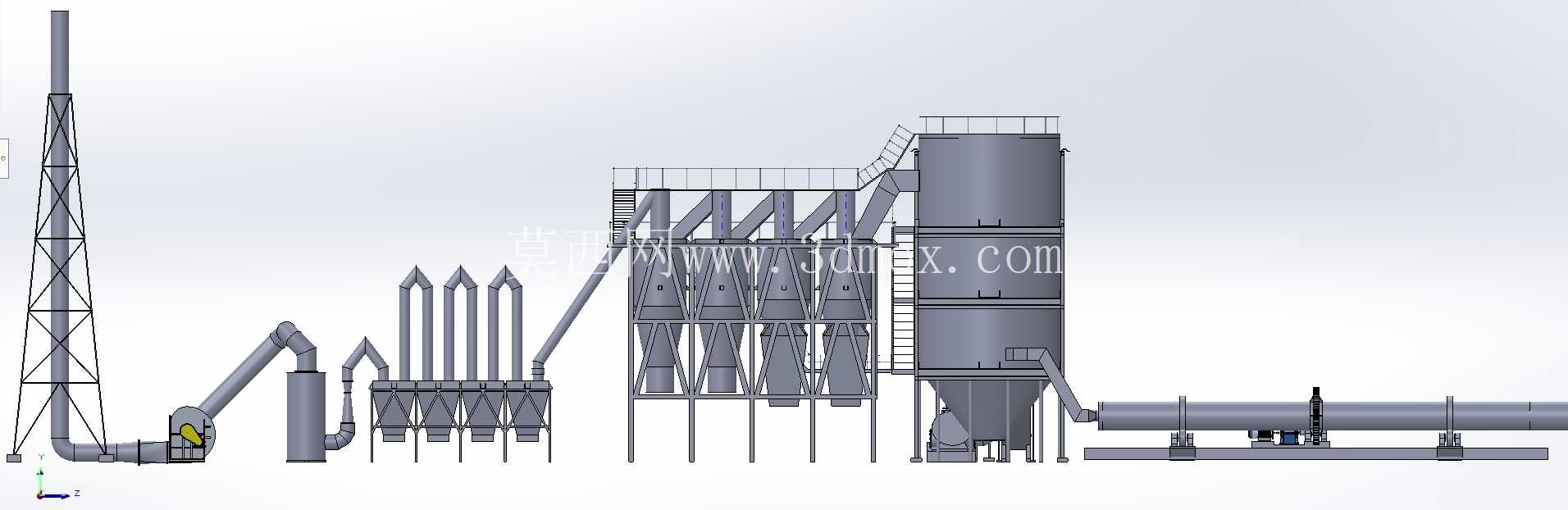

　　最后处理达标的烟气通过烟囱排放，烟囱的塔架结构要满足当地风载、雪载的强度要求，烟囱的高度要符合环评要求的排放高度，爬梯与休息平台的设置要满足定期检测的作业需求。整套系统在做三维布局时，各单元之间的连接烟道要尽量缩短，减少弯头数量，降低系统的引风能耗，各设备之间的检修通道要贯通，主通道宽度满足检修车辆通行要求，所有设备的基础标高要统一对齐，避免出现安装时的标高差导致管路对接错位。设备的地脚螺栓孔位置要匹配土建基础的预留孔，安装时先定位核心的流化床炉体位置，再依次向前后两端排布进料与烟气处理单元，减少现场安装的调整工作量。

　　这套系统的结构设计充分考虑了工业废物处置过程中的连续运行需求，各单元的处理能力做了匹配设计，不会出现某一单元能力过剩或者瓶颈的问题，流化床的燃烧设计可以保证物料充分燃尽，配合后续的烟气处理单元，能够满足烟气排放的指标要求，同时系统的热回收结构可以将燃烧产生的热量回收利用，提升整套系统的能源利用效率，适合在工业固废处置中心、产业园区配套的废物处理站点、污泥处置项目中使用，建模时所有的结构细节都参考了实际运行项目的成熟结构，没有做理想化的简化，能够直接用于方案汇报、初步设计排布以及安装指导参考。
