含螺旋排屑槽切削刃的麻花钻结构

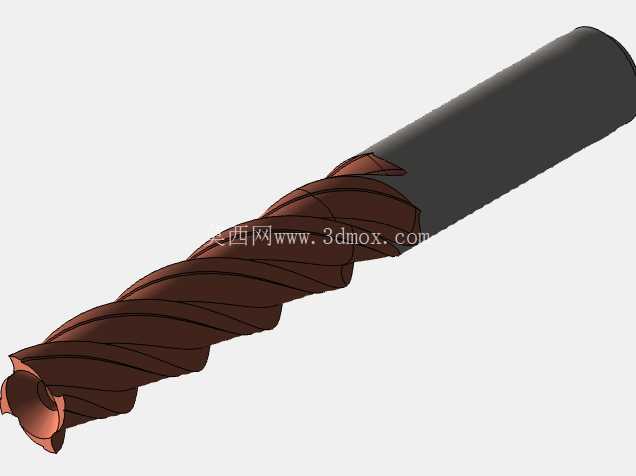

在常规金属切削加工场景里，孔加工占比能到所有机加工序的三成以上，不管是普通台钻、立式加工中心还是手持电钻作业，麻花钻都是覆盖场景最广的孔加工刀具，小到电子元器件上的微米级定位孔，大到钢结构构件上的大直径安装孔，都能见到这类刀具的应用。这套三维结构完整还原了标准麻花钻的核心特征，没有做简化处理，从夹持端的圆柱柄到切削端的钻尖，每一处结构都对应实际加工的功能需求，能直接用于刀具结构教学、加工工艺仿真，也能作为工装夹具设计时的刀具干涉校验参考。

先从夹持部分说起，模型里的圆柱柄是直柄结构，这类柄部适配范围最广，不管是钻夹头、ER弹簧夹头还是专用的快换刀柄都能装夹，装夹时的夹持长度需要覆盖柄部三分之二以上，才能保证高速旋转时的同轴度，避免钻孔时出现偏摆导致孔径超差。直柄的加工精度直接影响装夹后的径向跳动，实际生产中柄部的圆柱度公差通常控制在0.01mm以内，模型里的柄部做了光滑圆柱面处理，还原了真实刀具的表面粗糙度特征，没有多余的结构，方便在装配仿真时直接和夹头模型做配合约束。

排屑槽是麻花钻最有辨识度的结构，模型里的两条螺旋槽导程做了等距设计，螺旋角选取的是加工钢材常用的30度标准值，这个角度的槽型兼顾了排屑顺畅度和刀体强度——螺旋角太小的话切屑容易卡在槽里造成堵转，太大的话钻芯厚度会被削弱，钻削时容易出现崩刃。槽型的截面不是规则圆弧，靠近切削刃的一侧做了前刀面的角度处理，切屑从工件上剥离后会沿着前刀面顺着螺旋槽向外排出，模型里的槽面做了和真实刀具一致的曲面过渡，没有出现建模时的棱角断层，能直观展示切屑的流出路径，做切削仿真时可以直接在这个曲面上添加切屑接触约束。

钻尖部分的结构是这套模型还原度最高的部分，两条主切削刃对称分布，横刃位于钻尖最中心，顶角采用的是通用加工的118度标准角度，这个角度适合加工大部分碳钢、铸铁和有色金属材料，如果是加工硬材料会把顶角磨到135度以上，加工软材料则会适当减小角度。主切削刃的后角做了渐变处理，从外圆到钻芯位置后角逐渐增大，避免钻削时后刀面和工件孔壁发生摩擦，同时也能保证横刃处的切削角度不会太负，减小钻削时的轴向进给力。模型里的横刃没有做过度简化，保留了真实钻尖横刃的斜角特征，这部分是钻孔时轴向力的主要来源，实际修磨钻头时通常会把横刃磨短来减小进给力，这套模型的原始结构可以作为修磨前后的对比参照。

从安装边界来看，这套模型的整体长径比是常规的10:1，属于通用型麻花钻的尺寸范围，加工时的钻孔深度不能超过排屑槽的总长度，一旦孔深超过槽长，切屑无法顺利排出就会造成钻头折断。在做加工工艺排布的时候，用这个模型可以提前校验刀具和工件、夹具之间的干涉情况，比如在加工箱体零件的内部深孔时，可以把钻头模型导入装配环境，模拟主轴进给的全行程，确认钻夹头不会和工件凸台发生碰撞。另外模型里的钻芯厚度做了从钻尖到柄部逐渐增厚的设计，这也是真实刀具的典型特征，钻芯增厚可以提升刀体的整体刚性，避免长钻头钻削时出现弯曲变形，保证孔的直线度。

很多刚接触刀具设计的工程师容易忽略刃带的结构，这套模型在外圆处保留了两条窄刃带，刃带的作用一方面是引导钻头沿着孔的轴线进给，保证孔的圆柱度，另一方面可以减少钻头外圆和孔壁的摩擦面积，降低钻削时的发热量。刃带的直径就是钻头的公称直径，实际生产中刃带会做倒锥处理，从钻尖向柄部方向直径逐渐减小0.02-0.05mm每100mm长度，避免钻削时钻头在孔里卡住，模型里的倒锥特征做了微缩处理，在视觉上不会太明显但符合真实刀具的设计逻辑。

在教学场景里，这套模型可以拆解展示各个结构对应的功能，比如给学生讲解前角、后角、螺旋角、顶角这些刀具角度的时候，不用只靠二维图纸的剖视图，直接在三维模型上选取对应面做角度测量，就能直观理解每个角度对切削效果的影响。在做切削仿真的时候，这个模型的曲面精度足够支撑有限元分析的网格划分，不会因为曲面破面导致仿真计算出错，可以用来模拟不同进给量、转速下的钻削力变化，优化加工参数。
