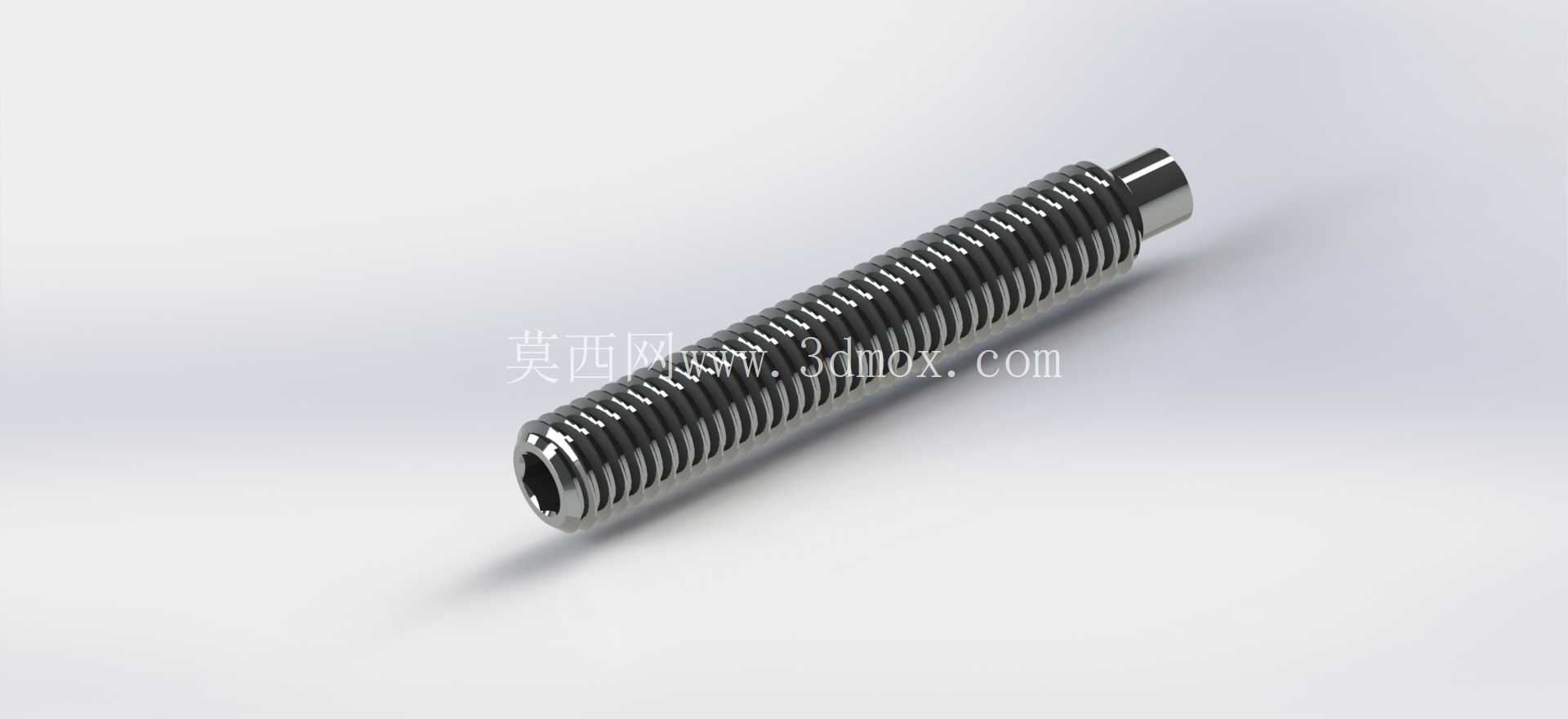

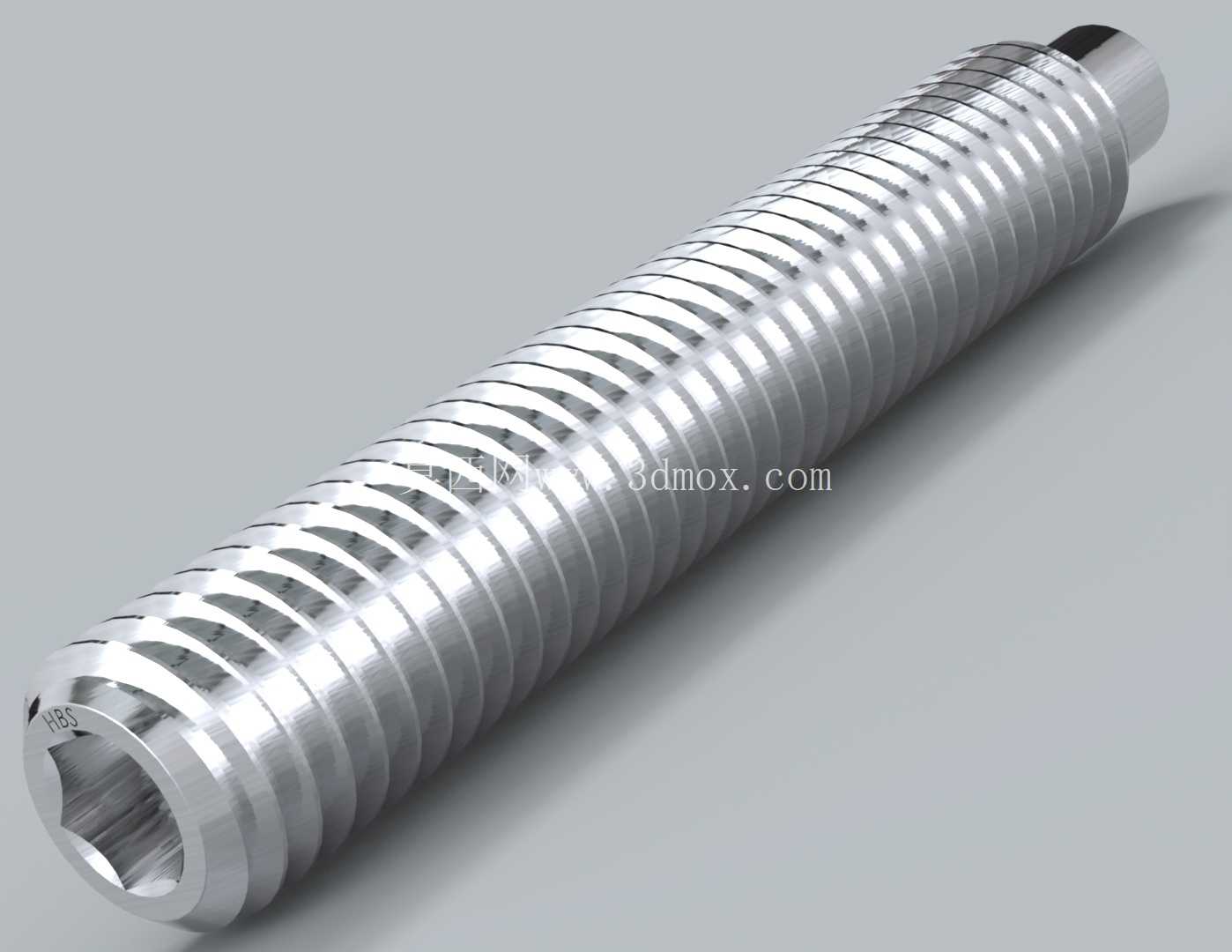

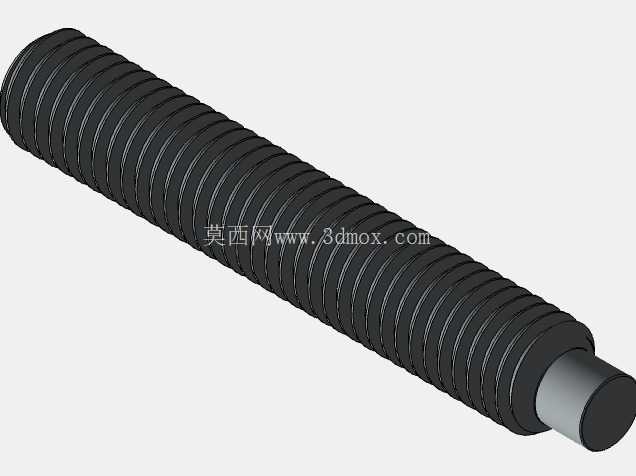

DIN915带全爪端内六角紧定螺钉结构

在各类机械装配场景中，紧定螺钉的定位可靠性直接决定了部件运行的稳定性，DIN915标准下的带全爪端内六角紧定螺钉，是针对需要频繁调整、同时要求定位不打滑的工况开发的专用紧固件。不同于普通平端紧定螺钉靠端面摩擦力锁止的形式，这款螺钉的全爪端（也就是行业内常说的狗尖锥端）在拧入到位后，爪部尖端会嵌入被固定工件的定位挡点内，形成机械咬合式的锁止结构，哪怕设备长期承受振动载荷、往复冲击，也不会出现螺钉移位、松脱的问题，在压铸模具的模架组件定位、工装夹具的可调挡块固定、小型传动机构的轴套位置锁定场景中，这类螺钉的应用占比非常高。

从结构设计逻辑来看，这款螺钉的内六角驱动槽设置在螺钉尾部，装配时可以从工件外侧直接拧入，不需要预留螺母安装空间，特别适合紧凑空间内的轴向定位需求。全爪端的锥角经过标准规范的统一限定，既保证尖端有足够的嵌入强度，不会因为拧入力矩过大导致尖端崩裂，又能控制嵌入深度，避免破坏工件的主体结构强度，当需要调整部件位置或者拆解维护时，反向拧出螺钉后，工件表面的咬合痕迹非常浅，不会影响后续的重复定位精度。螺纹段覆盖了从M1.6到M24的全系列规格，不同规格对应的螺纹长度、总长度公差都严格遵循德标要求，建模时需要注意螺纹收尾的退刀槽尺寸，这个位置是应力集中高发区，退刀槽的圆弧半径如果不符合标准，螺钉在承受大拧紧力矩时很容易在槽根处断裂。

实际选型应用时，首先要明确安装边界：螺钉的拧入深度一般控制在螺纹公称直径的1.2-1.5倍，过浅会导致咬合强度不足，过深则可能顶穿对面的工件壁面；全爪端的伸出长度要和工件上预制的定位凹坑深度匹配，通常爪端嵌入凹坑的深度控制在0.2-0.5倍公称直径即可，既能提供足够的抗扭转力矩，又不会因为嵌入过深导致拆解困难。在压铸模具的应用场景中，这类螺钉常用来固定滑块的行程挡块，压铸生产时滑块反复开合的冲击力很大，普通平端紧定螺钉用不了多久就会因为振动松退，导致滑块行程超差压坏模腔，而带全爪端的结构因为有机械咬合锁止，只要拧紧力矩符合规范，连续生产数万模次也不会出现定位偏移。在工装夹具设计中，这类螺钉用来调整定位销的伸出高度，调整到位后爪端卡入定位销侧壁的浅坑内，哪怕夹具反复装夹工件产生振动，定位销的高度也不会发生变化，能长期保证装夹精度。

建模过程中需要特别注意几个细节：内六角槽的深度要符合标准要求，过浅会导致内六角扳手打滑拧毛槽口，过深则会降低螺钉尾部的结构强度；全爪端的每个爪齿的角度、高度要保持一致，否则拧入后会出现单侧受力，导致定位偏斜；螺纹的牙型角、螺距要严格匹配公制螺纹标准，和工件上的预制螺纹孔配合时，单边间隙控制在标准公差范围内，既不能过紧导致拧入时螺纹咬死，也不能过松导致螺纹配合间隙过大影响定位精度。另外，螺钉的表面粗糙度也有明确要求，螺纹段的粗糙度要保证拧入顺畅，爪端尖端的粗糙度不能过高，避免嵌入工件时产生过大的切削阻力，尾部内六角槽的粗糙度要满足扳手配合要求，减少打滑风险。

很多新手工程师在选型时容易混淆不同端部形式紧定螺钉的适用场景，比如在有振动的工况下错选平端紧定螺钉，导致后期维护频繁，而DIN915的全爪端结构刚好填补了这个应用空白，它不需要额外增加防松垫圈、螺纹胶等辅助防松元件，仅靠自身结构就能实现可靠锁止，能有效减少装配工序、降低整体成本。在三维建模时，还要考虑不同长度规格对应的螺纹段长度比例，短规格的螺钉螺纹段几乎覆盖整个杆身，长规格的螺钉会预留一段光杆段来提升杆身的抗剪切强度，这些细节都要和标准参数一一对应，才能保证导出的工程图可以直接用于生产加工，不会出现尺寸不符导致的零件报废问题。
