便携式木工开孔孔锯套装收纳结构设计

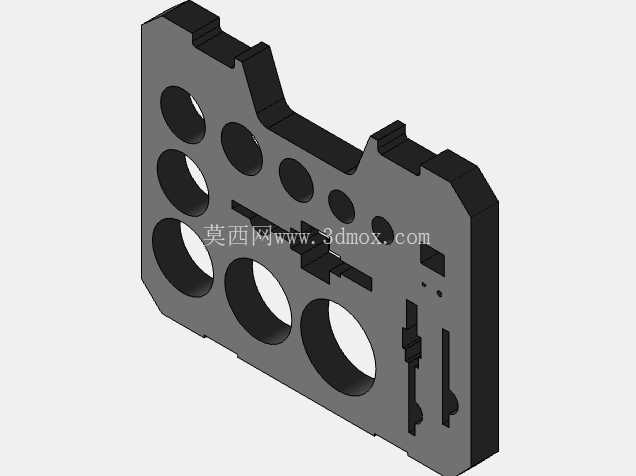

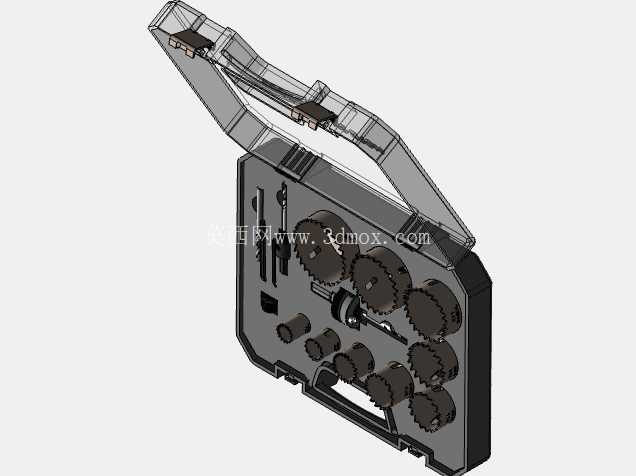

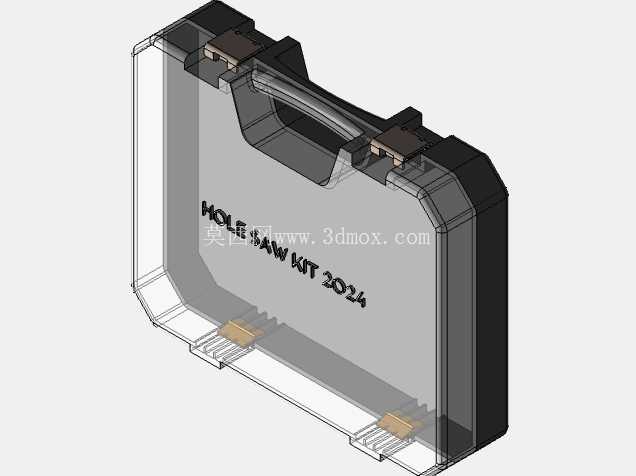

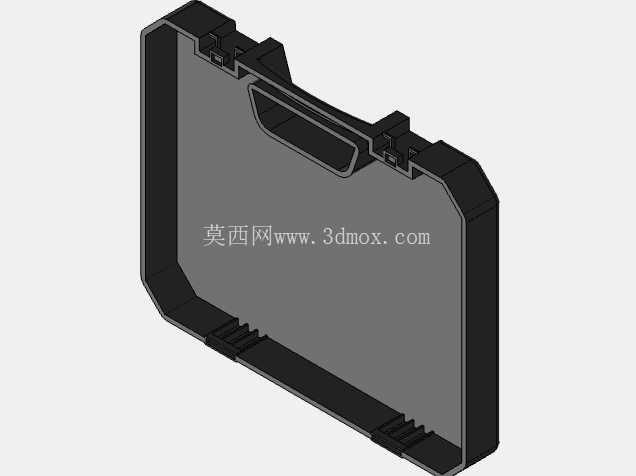

　　这套孔锯套件的三维结构，完全围绕现场开孔作业的实际使用逻辑搭建，首先要解决的就是零散孔锯、接杆、中心钻易丢失、现场携带不便的痛点，整套收纳结构采用硬质工程塑料壳体搭配透明上盖的设计，上盖通过侧边卡扣与底座扣合，顶部集成一体成型的提手结构，无需额外加装绑带或提手配件，单手提携即可完成整套工具的转运，适配装修现场、木工车间、管道安装等多场景的移动作业需求。从功能布局来看，底座内部的型腔完全按照各配件轮廓做仿形定位设计，不同直径规格的孔锯刀头按照尺寸梯度依次排布在型腔右侧区域，每个刀头的定位槽都做了0.2mm的单边间隙设计，既可以保证刀头取放顺畅，又能避免转运过程中刀头晃动磕碰，保护锯齿刃口不受损伤；左侧区域则预留了接杆、中心钻、安装扳手的专属定位槽，接杆的定位槽做了阶梯式结构，可同时适配不同长度的六角接杆，中心钻的定位槽末端做了软胶衬垫结构，避免细长的中心钻刃部与硬质塑料壳体碰撞发生卷刃。

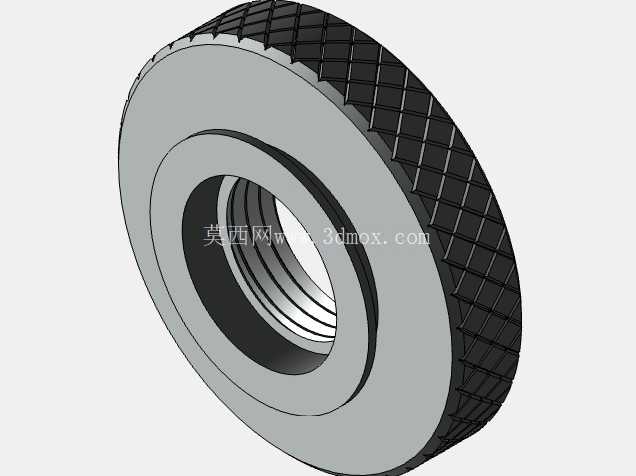

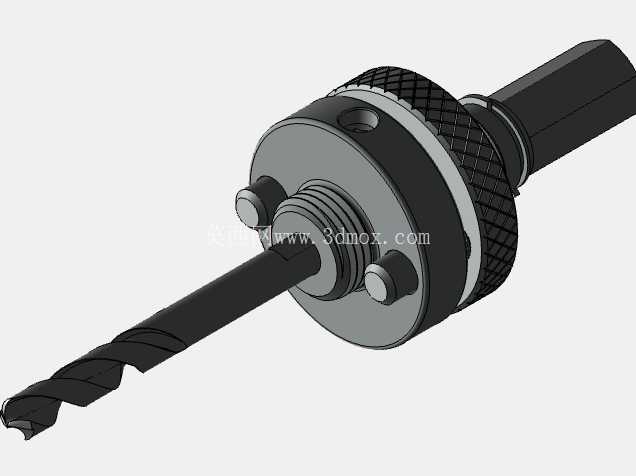

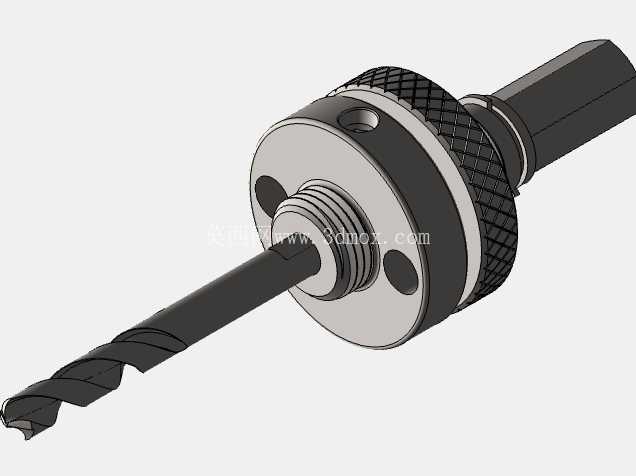

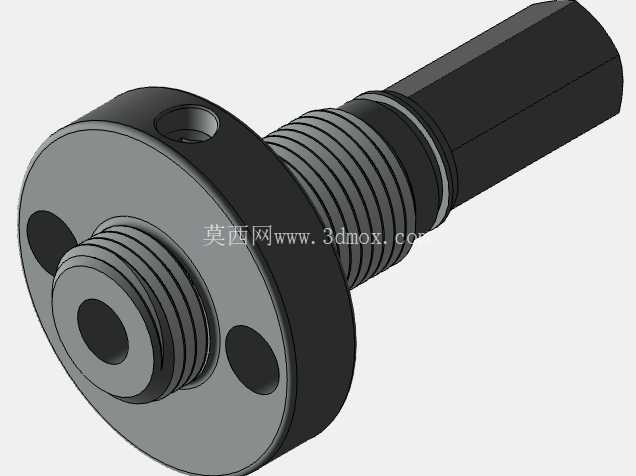

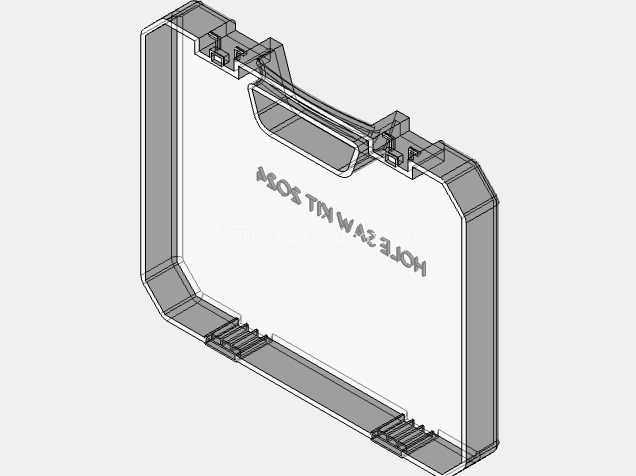

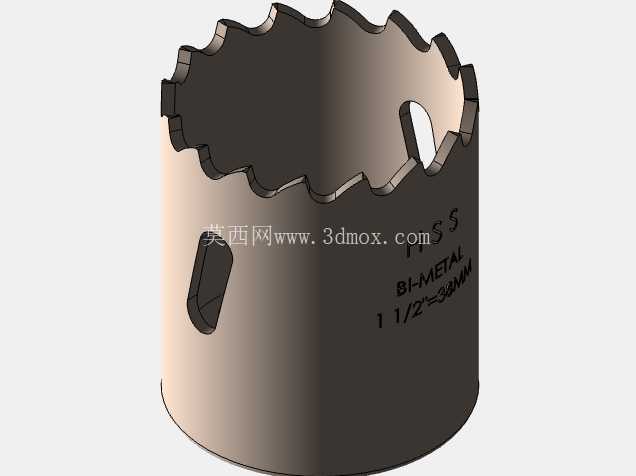

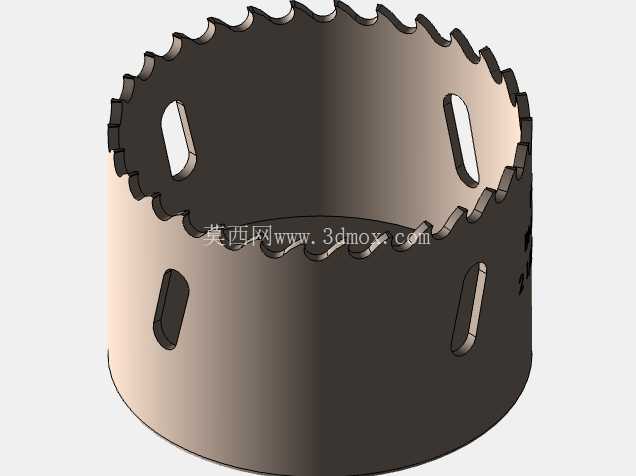

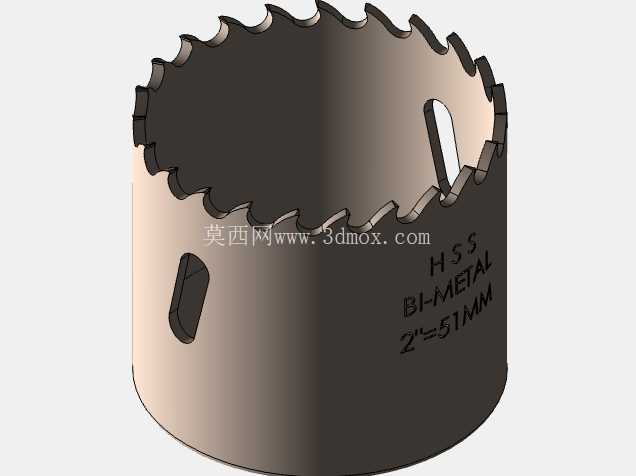

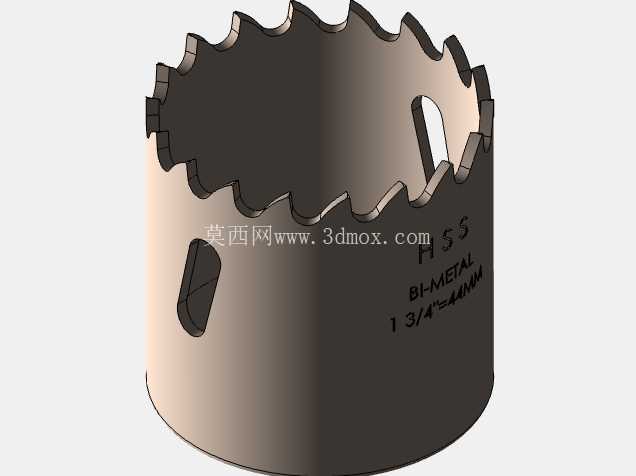

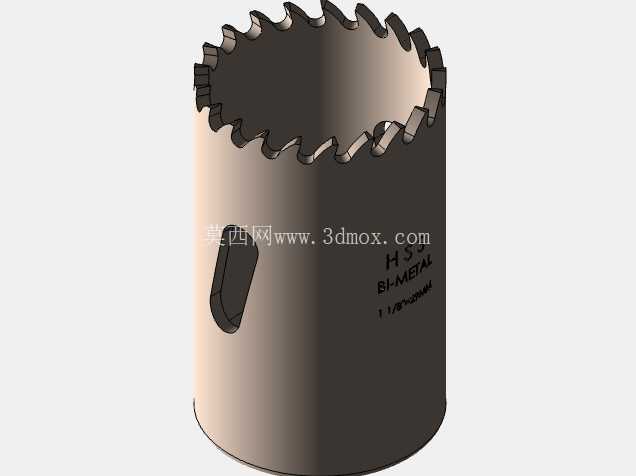

　　孔锯套件本身的功能覆盖了常见的薄板开孔需求，不同直径的孔锯刀头可适配木材、塑料、薄金属板等多种材质的开孔作业，刀头与接杆的连接采用标准快换结构，无需额外工具即可完成不同规格刀头的更换，中心钻采用高速钢材质，开孔时先通过中心钻定位中心点，避免孔锯走偏，保证开孔位置精度。从设计思路上看，整套结构没有做多余的装饰性特征，所有结构都服务于功能实现：透明上盖采用半透明PC材质，无需打开盒盖即可快速识别内部配件的存放情况，上盖内侧做了网格状加强筋结构，在不增加壳体壁厚的前提下提升了上盖的抗冲击能力，避免现场作业时重物砸压导致盒体破裂；底座底部做了四个点状防滑胶垫的安装位，放置在倾斜的工作台面时也不会发生滑移，保证取放配件时的稳定性。

　　关于安装边界与尺寸适配，整套收纳盒的外形尺寸控制在320mm×240mm×65mm的范围内，可轻松放入常规的工具背包或者维修工具箱的隔层中，不会占用过多的储物空间；每个孔锯刀头的安装接口都采用行业通用的标准六角接口，可适配市面上绝大多数的手电钻、冲击钻的夹头，无需额外采购转换接头；接杆的长度设计为100mm，搭配孔锯刀头后可满足最大50mm厚度的板材开孔需求，覆盖日常装修、木工制作中绝大多数的开孔深度要求。

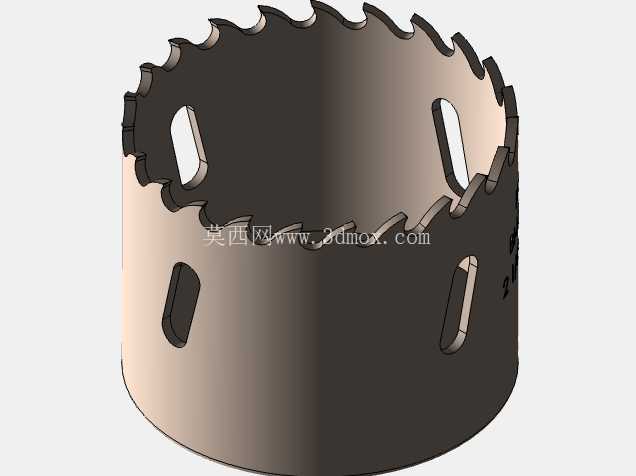

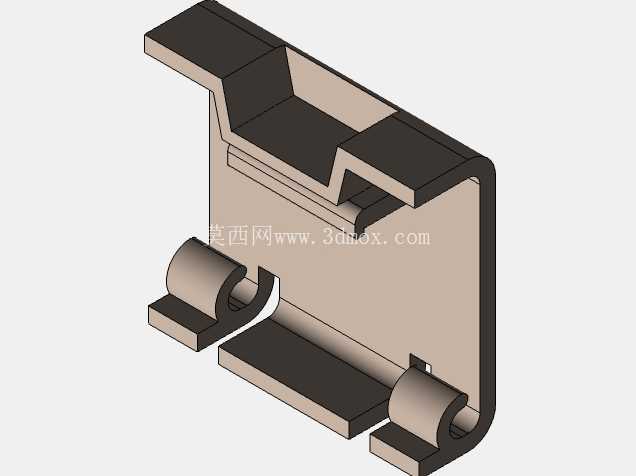

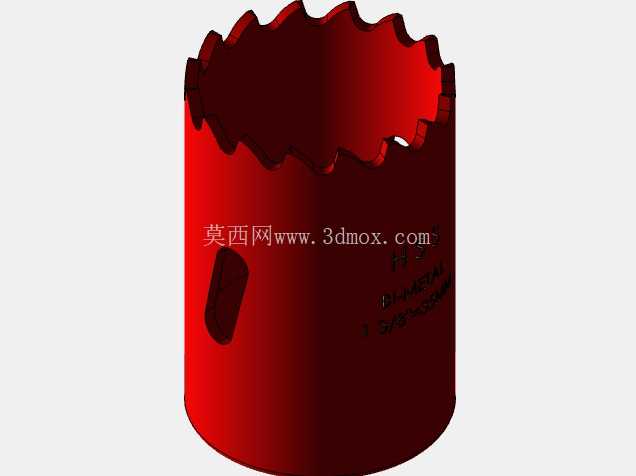

　　在细节结构处理上，盒体的卡扣结构做了圆弧过渡设计，开合时不会划伤手部，卡扣的扣合量设计为1.5mm，既可以保证扣合后盒体不会意外脱开，又不会因为扣合力过大导致开合困难；提手的握持位置做了圆弧收窄处理，贴合手掌的握持曲线，长时间提携也不会产生明显的压痕；内部仿形槽的边缘都做了1mm的圆角处理，取放配件时不会被尖锐的槽边划伤。这套结构在建模时充分考虑了注塑生产的工艺要求，所有壳体的壁厚都保持均匀的2.5mm，避免出现壁厚不均导致的缩痕、翘曲问题，加强筋的厚度控制在1.2mm，为壁厚的0.5倍以内，防止加强筋位置出现表面缩印；所有转角位置都做了R0.5以上的圆角过渡，避免注塑时出现应力集中导致的开裂问题，同时也能提升模具的使用寿命。对于现场作业人员来说，这套收纳结构的设计大幅降低了工具整理的时间成本，作业完成后只需将配件放回对应的定位槽即可快速清点，不会出现配件遗落在作业现场的情况，不同规格的孔锯有序排布，需要更换规格时可以快速找到对应的刀头，提升作业效率。孔锯刀头本身的锯齿采用等齿距设计，切削过程中排屑顺畅，不会出现堵屑导致的卡滞问题，刀头的基体采用高强度弹簧钢材质，开孔过程中承受径向载荷时不会发生变形，保证开孔的圆度精度。
