畜牧饲喂用旋转成型料槽模具结构

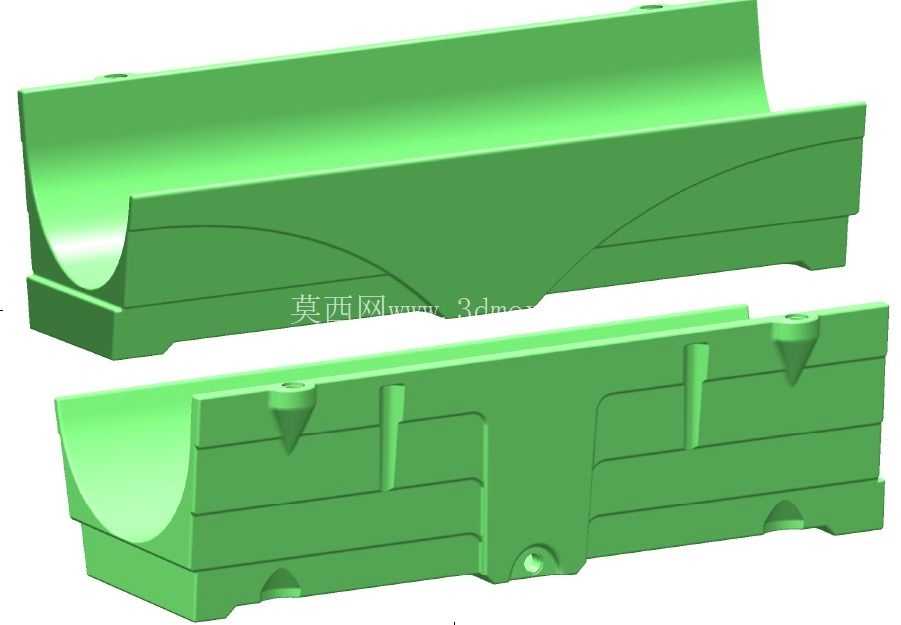

　　这套模具对应畜牧养殖场景里的长条式动物饲喂料槽成品，采用压铸工艺成型，适配滚塑生产的料槽制品加工需求，核心作用是批量成型内壁光滑、无拼接缝隙的聚乙烯材质饲喂槽，这类料槽多用于规模化猪场、牛舍的固定饲喂工位，可避免饲料撒漏，同时降低日常饲喂后的清洁工作量。从模具结构来看，整体采用上下对开的分型设计，分型面沿料槽长度方向的最大轮廓线设置，开模时可直接沿垂直分型面方向脱出成品，无需额外设置侧向抽芯结构，能有效简化模架的动作逻辑，降低批量生产时的故障概率。

　　模具型腔部分完全复刻料槽的内外轮廓，内壁做了圆弧过渡处理，没有直角死角，对应成品的内壁光滑度要求，避免饲料残留堆积在边角位置发霉变质；型腔外侧设置了多组定位凸台与锁紧锥面，合模时可通过锥面的自导向特性完成精准对位，保证上下模的合模间隙控制在0.02mm以内，防止压铸过程中出现飞边毛刺，减少后续成品的修边工作量。模具的安装边界适配常规200吨压铸机的工作台尺寸，模架四周预留了标准的U型安装槽，可直接通过压块固定在设备工作台上，无需额外加工定制安装板；模具长度方向的两端设置了吊装孔，方便车间内的航吊转运与上下模拆装作业。

　　设计过程中优先考虑了料槽成品的壁厚均匀性，整个型腔的进料口设置在料槽长度方向的一端，流道采用梯形截面设计，可保证熔融物料在型腔内的流动速度均匀，避免出现局部缺料、壁厚不均的问题，同时在料槽的加强筋对应位置做了局部壁厚补偿，防止成品冷却收缩时出现表面凹陷。模具的冷却水道沿型腔轮廓均匀排布，距离型腔表面的距离保持在15-20mm之间，可保证成型过程中型腔各区域的温度一致，减少成品的变形量，提升批量生产的尺寸一致性。料槽成品的两端设置了安装固定的卡槽结构，对应模具上的成型镶块采用可拆换设计，后续如果需要调整料槽的安装尺寸，仅需更换对应位置的镶块即可，无需重新加工整套模具，可降低后续的改造成本。

　　模具的顶出机构设置在非外观面的底部位置，顶杆的排布对应料槽的加强筋位置，顶出时受力均匀，不会在成品的光滑内壁留下顶出痕迹，保证成品的外观质量。针对压铸生产时的排气需求，在分型面的末端设置了多组排气槽，排气槽的深度控制在0.03mm，既可以顺利排出型腔内的空气，避免成品出现气泡、缺料等缺陷，又不会导致熔融物料溢出形成飞边。这套模具成型的料槽单槽长度适配常规畜舍的栏位宽度，可直接固定在栏位的隔栏位置，无需额外的支撑支架，安装便捷；槽体的深度经过优化，既可以保证单次添加的饲料量满足畜禽单次采食需求，又不会因为槽体过深导致畜禽采食时拱出饲料造成浪费。
