2.5寸外螺纹黄铜管路连接套管

　　在流体输送管路的布设场景里，这类外螺纹黄铜套管是很常见的转接连接件，常出现在给排水、低压气动、小型液压回路的终端接驳位置，用来把硬质管路端口和柔性软管做可靠衔接，避免管路接驳处出现渗漏、脱管的问题。从实际使用的工况来看，这类接头多数用在常温常压的非腐蚀性流体输送场景，黄铜材质本身的抗锈蚀性足够应对日常的水、低压空气、常规矿物油类介质，不会像普通碳钢接头那样在潮湿环境下短时间就出现锈层堵塞流道的问题，加工成型后的尺寸稳定性也更好，长期使用不会因为材质蠕变出现密封失效的情况。

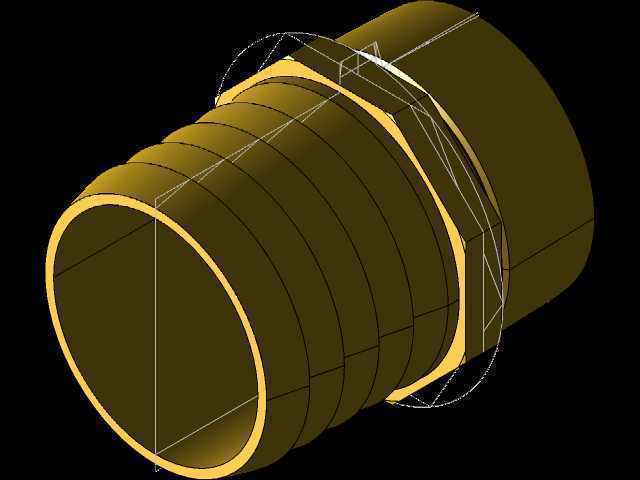

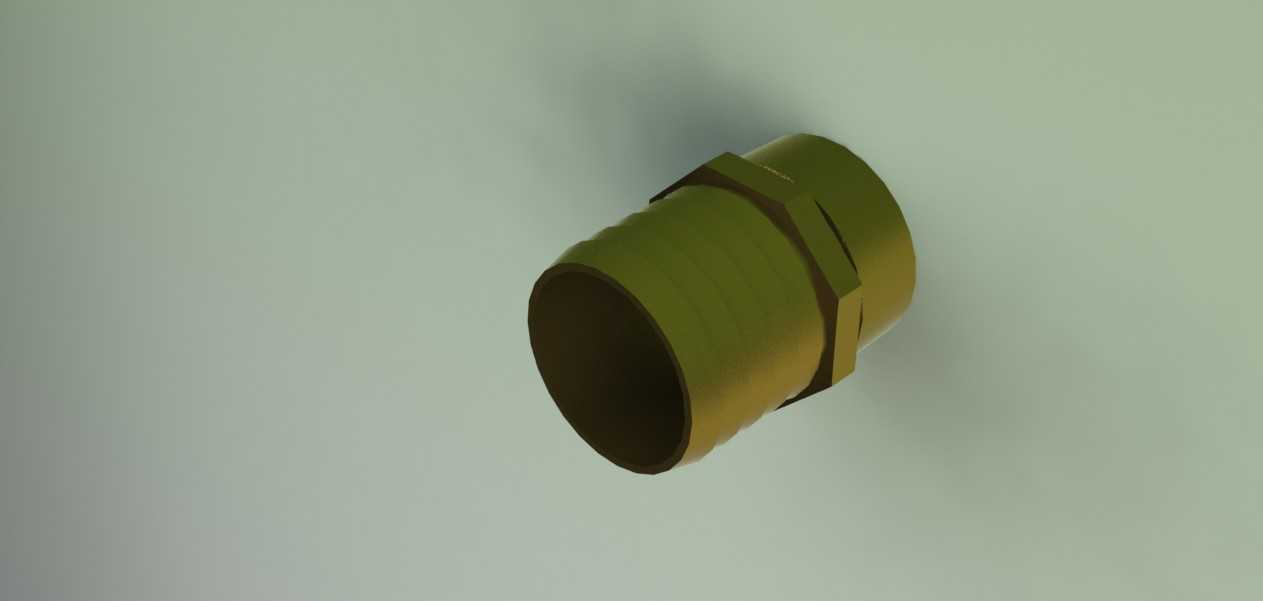

　　设计这类接头的时候，首先要考虑的是两端连接的适配性，一端的外螺纹要匹配对应通径管路的内螺纹接口，加工时要保证螺纹的同轴度，避免拧入后出现偏斜导致密封面贴合不严，螺纹段的长度也要控制在合理范围，既要保证拧入后有足够的啮合牙数承受管路内压带来的轴向推力，又不能过长导致拧入后顶到对侧管路的内流道造成通径缩减。另一端的插杆结构是用来插接柔性软管的，表面做了多道环形的倒刺结构，也就是常说的宝塔头结构，软管套入后倒刺会嵌入软管内壁，配合外置的喉箍锁紧之后，哪怕管路内有一定的脉冲压力，也不会出现软管脱开的情况，插杆的根部做了六角凸台结构，这个结构是安装时的受力位，用扳手卡在六角位上就能轻松把接头拧入对应螺纹端口，不会因为没有受力位导致安装时只能拧动插杆部分造成软管扭曲。

　　从安装边界来看，这类2.5寸规格的接头，外螺纹端的公称通径对应DN65的管路，安装时要预留出足够的扳手操作空间，六角凸台的对边尺寸要符合常规五金工具的适配范围，不需要定制特殊扳手就能完成安装，插杆端的外径要匹配对应内径的软管，插入深度要足够保证至少三道倒刺完全进入软管内部，锁紧喉箍的位置要对准第一道和第二道倒刺之间的凹槽，这样锁紧之后的密封效果最好。流道设计上做了等通径的处理，内壁没有突兀的台阶或者缩径，流体经过的时候不会产生额外的压损，也不会在台阶位置残留介质造成长期使用后的流道堵塞，接头的壁厚经过核算，能够承受1.6MPa以内的常规工作压力，满足多数民用和普通工业场景的管路压力要求。

　　实际选型的时候，要注意根据输送的介质选择对应的密封搭配，外螺纹端安装时可以根据介质特性搭配生料带、密封胶或者金属密封垫片，避免螺纹啮合处的间隙出现渗漏，插杆端如果是输送高温介质，要选择耐温等级匹配的软管，避免软管长期高温老化失去弹性导致和插杆之间出现间隙。这类接头的黄铜材质切削性能好，批量加工时的尺寸一致性容易保证，表面不需要额外做防锈处理，加工完成后简单的钝化处理就能满足长期使用的抗锈蚀要求，相比不锈钢材质的接头成本更低，相比塑料材质的接头强度更高、抗老化性能更好，是中等压力管路接驳里性价比很高的连接件类型。在管路改造或者临时管线布设的场景里，这类接头的安装效率很高，不需要复杂的工具就能完成接驳，后期维护拆卸也很方便，拧开螺纹端就能更换接头或者调整管路走向，不需要对原有管路做过多的切割改动。
