无轨电车集电导向接触承载滚轮组件

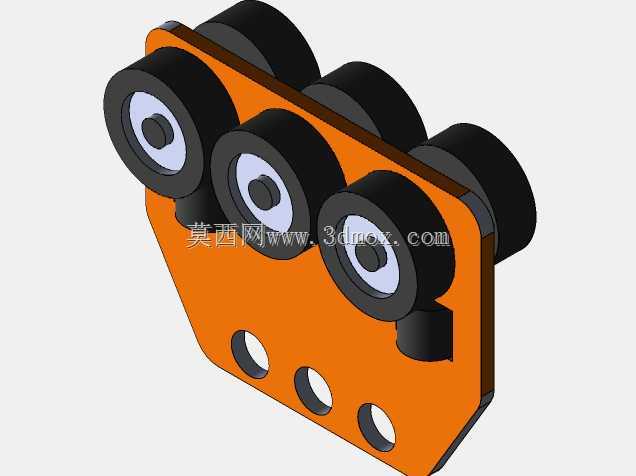

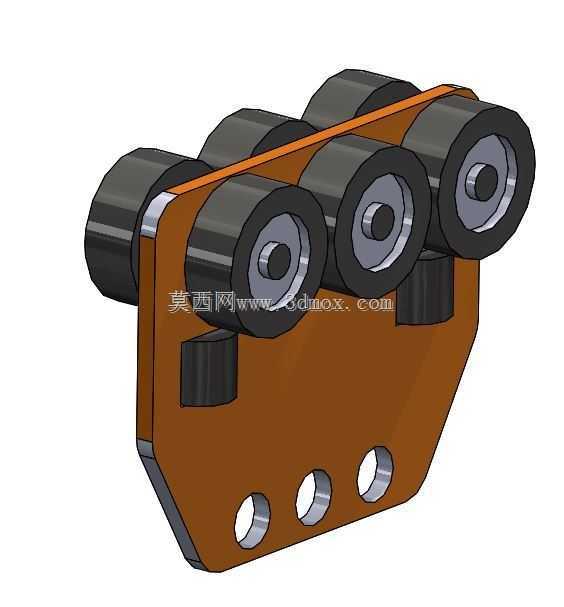

　　该滚轮组件主要应用于城市无轨电车架空接触网配套的受电导向机构，作为车载集电装置与架空接触网线之间的衔接承载部件，承担着行驶过程中动态贴合网线、导向纠偏、缓冲接触压力的核心作用，能够在车辆变道、过弯、网线存在小幅垂向与横向偏移时，始终保持滚轮与接触网线的稳定贴合，避免脱网、跳弧等影响供电稳定性的问题。从结构设计来看，组件采用多组等径聚氨酯包胶滚轮沿安装板斜向排布的布局，滚轮内置深沟球轴承支撑，转动阻尼低、耐磨性能优异，包胶层硬度匹配接触网线的摩擦特性，既不会过度磨损网线表层，也能在长期滚动接触中保持自身尺寸精度，减少运维更换频次。安装基板采用高强度铝合金铣削成型，表面做橙色阳极氧化处理，兼顾轻量化与耐腐蚀性能，

　　基板上预留的三个等距通孔为安装固定孔，孔位公差按照IT7级精度设计，可直接与集电臂的末端安装座通过螺栓锁紧，无需额外加工适配。基板侧边的凸起定位块可与安装座的卡槽配合，抵消滚轮接触网线时产生的横向剪切力，避免长期受载后螺栓松动移位。设计过程中重点考量了动态工况下的受力分布，六组滚轮分两列错位排布，接触网线可始终卡在相邻滚轮形成的导向槽内，当车辆行驶产生横向偏移时，侧边滚轮会先接触网线提供导向反力，逐步纠正集电头的位置，不会出现硬碰撞导致的网线损伤或滚轮崩边。滚轮的轮缘做了R2的圆弧倒角，避免网线滑入滚轮间隙时被锐边切割，轮体与安装板之间预留了2mm的轴向间隙，补偿温度变化带来的尺寸膨胀，同时避免滚轮转动时与基板产生摩擦卡滞。

　　安装边界方面，组件整体轮廓尺寸适配常规无轨电车集电臂的末端安装空间，基板厚度为8mm，滚轮突出基板表面的高度为32mm，安装后整体突出集电臂端面的尺寸控制在40mm以内，不会超出车辆限界要求，固定孔的中心距与市面主流集电臂安装座完全通用，可直接替换原有老旧的碳刷式集电头，降低线路升级改造成本。实际运行中，该组件相比传统滑动接触的集电结构，摩擦阻力降低60%以上，网线磨损量减少70%，能够适应最高70km/h的行驶速度，在雨天、霜冻等恶劣天气下，滚动接触的形式也能减少接触面的水膜阻隔，降低供电中断的概率。组件底部预留的接线柱安装位可直接连接供电线缆，接触电阻控制在毫欧级，大电流通过时不会产生异常发热，满足无轨电车大功率驱动的供电需求。
