越野车辆后驱动桥总成结构设计

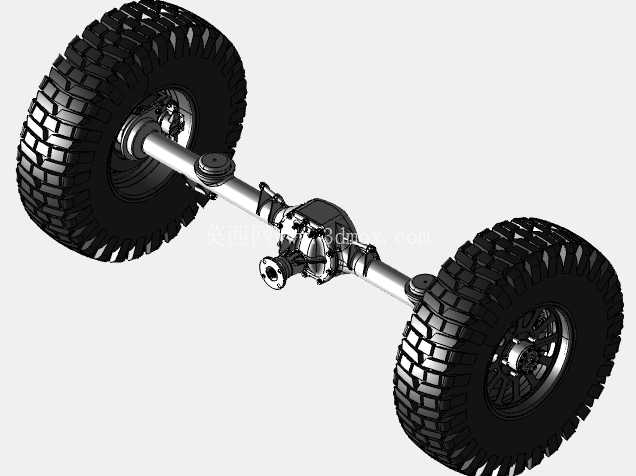

　　这套后驱动桥结构主要适配非铺装路面行驶的越野类车辆底盘布局，作为底盘传动系统的核心承载与动力传递部件，需要同时承担动力换向减速、车身载荷承载、行驶冲击缓冲三类核心功能，在整车底盘布置中占据后轴核心安装位置。从结构布局来看，整体采用非断开式驱动桥构型，桥壳为整体式冲压焊接结构，中间主减速器壳体集成差速器安装腔，两侧通过无缝钢管半轴套管连接轮毂安装支座，相比断开式桥结构拥有更高的结构强度，更适合大冲击、大扭矩的越野行驶场景，能够承受车轮跳动时带来的垂直、纵向、侧向多维度复合载荷。

　　主减速部分采用螺旋锥齿轮传动结构，能够将传动轴传递来的纵向动力旋转90度传递至两侧半轴，同时实现固定速比的减速增扭，匹配越野车辆低转速大扭矩的动力输出需求；差速器总成安装在主减速器壳体内部，采用对称式圆锥行星齿轮结构，能够在车辆转弯或行驶在不平路面时，自动调整两侧车轮的转速差，避免轮胎出现滑拖磨损，保证行驶过程的平顺性与轮胎抓地力。两侧半轴采用全浮式支撑结构，半轴仅承担扭矩传递功能，不承受车身载荷与路面冲击带来的弯曲应力，这种结构设计能够大幅提升半轴的使用寿命，即便在越野场景下半轴出现断裂，车轮依然能够通过桥壳支撑保持位置，不会出现车轮直接脱落的安全风险，是重载越野车辆普遍采用的半轴支撑形式。

　　轮毂部分集成了制动底板安装位、轮毂轴承安装位与轮辋连接法兰，轴承采用双列圆锥滚子轴承配置，能够同时承受径向载荷与轴向载荷，匹配大花纹越野轮胎的安装需求，轮辋连接螺栓采用均匀圆周布置，保证大扭矩传递下的连接可靠性。在安装边界设计上，桥壳上方预留了钢板弹簧安装座与减震器连接支架位置，能够直接匹配钢板弹簧式非独立悬架的安装需求，主减速器壳体前端预留传动轴连接法兰，能够与分动箱后输出轴通过万向传动轴连接，两侧轮毂的轮距参数、制动系统安装位都遵循同级别越野车辆的通用尺寸规范，不需要额外改动底盘其他部件即可完成适配替换。

　　设计过程中重点校核了桥壳的弯曲刚度与扭转强度，针对越野场景下的冲击载荷工况，对桥壳与半轴套管的连接位置、主减速器壳体的安装法兰位置做了局部加强处理，避免极限工况下出现结构变形或断裂；同时对主减速器齿轮的啮合参数、轴承的预紧力调整区间做了匹配设计，保证装配后齿轮啮合间隙处于合理范围，降低传动过程中的噪音与磨损。在实际应用场景中，这类驱动桥除了适配硬派越野车辆，也可改装用于小型工程作业车辆、山地农用运输车辆的后轴传动，整体结构简单可靠，维护保养难度低，对复杂路况的适应能力强，不需要复杂的电子辅助系统即可实现稳定的动力传递与承载功能。
