关风器配套蜗轮减速驱动装置结构设计

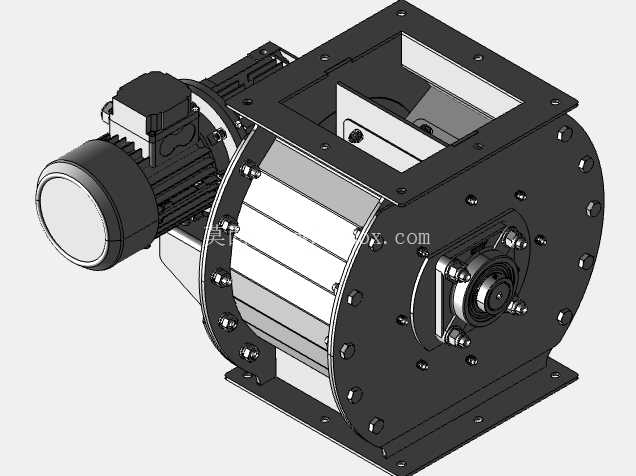

　　在粉体加工、粮食储运、除尘系统的气力输送管网中，锁风卸料是维持系统压差稳定、避免气流串扰的核心环节，这套带蜗轮减速驱动的关风器结构，正是针对负压输送、重力卸料工况开发的核心执行部件。叶轮腔体采用上方方形进料口、下方方形出料口的对接结构，法兰边预留均匀分布的螺栓安装孔，可直接与上下方的溜管、除尘器灰斗、料仓出料口拼接，安装时需保证腔体轴线水平，进料口垂直对准来料方向，避免物料偏载造成叶轮卡滞。腔体内部的叶轮采用多格仓式结构，叶片与腔体内壁的间隙控制在0.2至0.5毫米区间，既保证转动时不会出现刮腔摩擦，又能有效阻隔上下腔体的气流串通，维持输送系统内部的压力稳定，避免漏风造成的输送效率下降、粉尘外溢问题。

　　驱动端采用蜗轮蜗杆减速机直连叶轮轴的结构，省去了链传动、带传动的中间传动环节，整体结构更紧凑，安装占用的横向空间更小，蜗轮副自带的反向自锁特性可以避免叶轮在物料负载冲击下出现反转，保证卸料量的稳定可控。减速机输入端直接配套三相异步电机，电机与减速机采用法兰直装的连接方式，同轴度更容易保证，运行时的振动更小，针对不同的卸料量需求，可以通过更换不同极数的电机、调整蜗轮副减速比来匹配不同的叶轮转速，适配从每小时几立方米到上百立方米的卸料能力需求。

　　腔体侧面的端盖采用螺栓与主壳体连接，端盖与叶轮轴之间配置密封件，可根据输送物料的特性选择填料密封、骨架油封或者气密封结构，输送磨琢性较强的矿粉、水泥类物料时，还可以在端盖内侧加装耐磨衬板，延长腔体的使用寿命。叶轮的叶片边缘可以根据物料特性加装橡胶条或者聚氨酯刮板，在输送粘性较大的粉体物料时，能减少物料在腔体内壁的粘附，避免粘料造成的叶轮转动卡滞、卸料不均匀问题。整套装置的安装底座采用一体化焊接结构，减速机与关风器腔体共同固定在同一底座上，安装时只需将底座与设备平台通过螺栓固定即可，无需额外调整驱动组件与叶轮轴的同轴度，大幅降低现场安装调试的工作量。

　　在除尘系统的灰斗卸料场景中，该结构可以在保证灰斗内部负压稳定的前提下，持续将收集的粉尘均匀排出，不会因为卸料造成外部空气进入除尘仓，影响除尘效果；在粮食加工的气力输送环节，该装置可以均匀将物料送入输送管道，避免物料进料不均造成的管道堵塞、输送浓度波动问题。设计过程中针对叶轮的受力做了有限元校核，在满负载物料卡滞的极端工况下，叶轮轴的挠度变形量控制在允许范围内，不会出现轴弯曲、叶片刮腔的问题；蜗轮减速机的选型按照1.5倍的安全系数配置，可应对短时间的负载冲击，避免电机过载烧毁。腔体的壳体采用铸铁或者焊接钢板制作，根据输送物料的磨琢性选择不同的壁厚，输送食品级物料时还可以将腔体、叶轮采用不锈钢材质制作，满足食品卫生级要求。整机的润滑点集中在减速机注油口、轴承端盖位置，日常维护时只需定期更换减速机润滑油、补充轴承润滑脂即可，维护操作简单，适合在工厂车间、粮库、除尘站点等长期连续运行的场景使用。
