滚锻齿轮箱联动工业生产设备结构

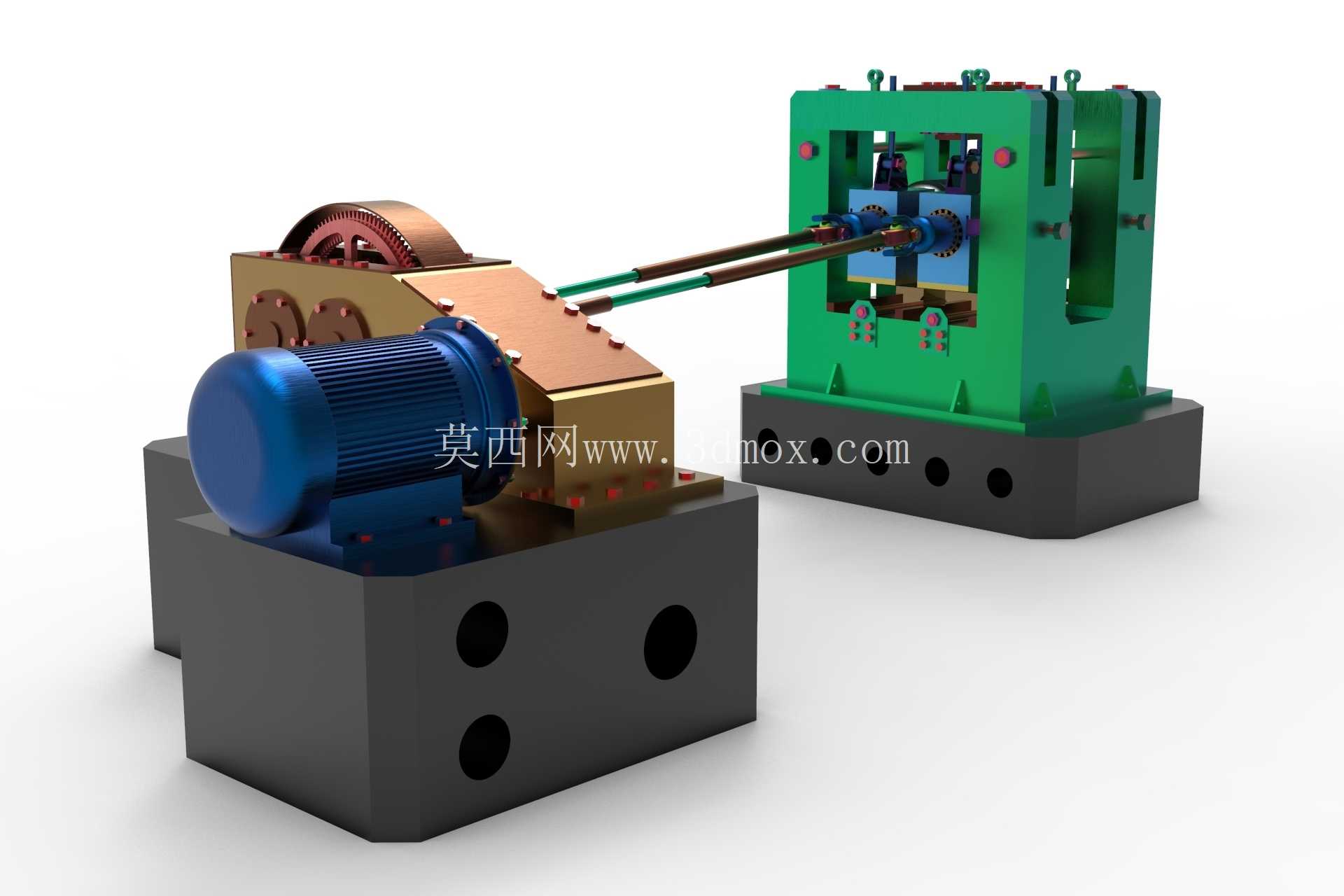

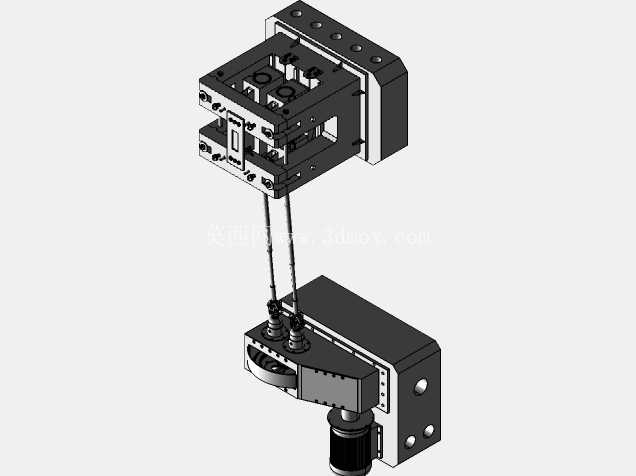

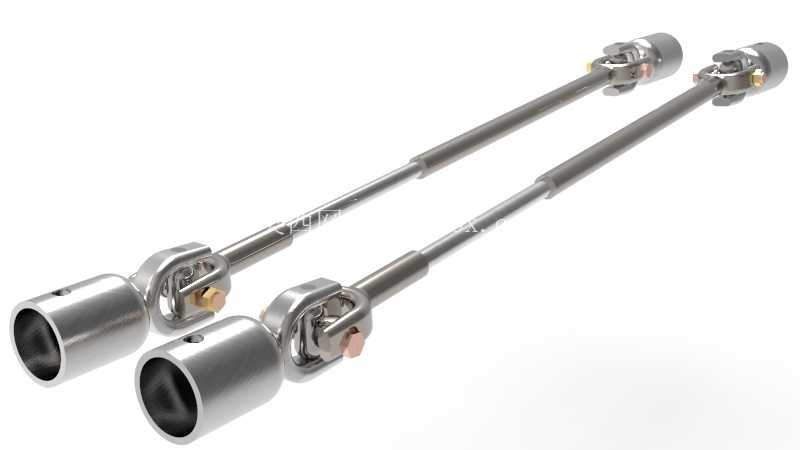

　　这套滚锻与齿轮箱联动的机械结构，主要面向金属型材连续锻压成型的生产场景，在轴承坯料、轴类零件、异形截面长材的热轧锻打生产线中承担核心执行与动力传递功能。整套设备分为动力驱动单元、齿轮减速传动单元、执行滚锻主机三个独立模块，模块间采用刚性联轴器加长连杆做动力衔接，既可以拆分运输进场，也能根据车间产线的排布调整安装间距，适配不同长度规格的进料工位布局。从结构设计逻辑来看，驱动端采用卧式电机直联一级齿轮减速箱的布局，减速箱输出端通过偏心曲轴结构将旋转运动转化为往复直线运动，再通过双导杆结构传递到滚锻主机的动辊工位，这种设计能有效抵消单导杆传动带来的侧向偏载，让锻压过程中上下辊的对中精度保持在0.02mm以内，避免锻件出现飞边不均、尺寸超差的问题。

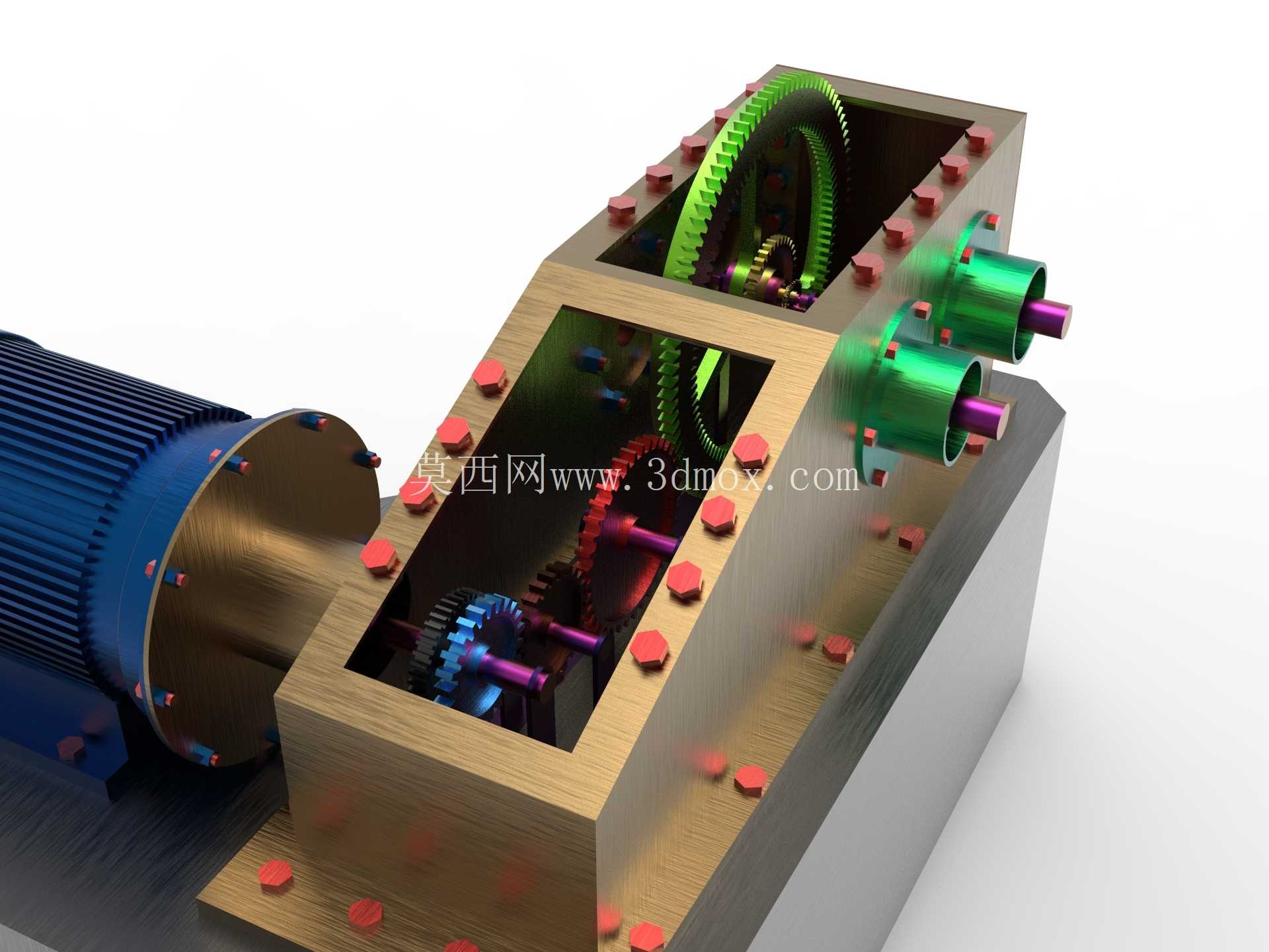

　　齿轮箱内部采用斜齿圆柱齿轮传动，相比直齿结构啮合重合度更高，传动过程中冲击载荷更小，能承受滚锻作业时频繁的峰值载荷冲击，箱体采用剖分式结构设计，侧盖预留观察窗与注油孔，日常维护时不需要拆解整个传动链路就能完成齿轮啮合间隙检查、润滑油更换等操作。滚锻主机采用闭式框架结构，四根合金立柱做上下横梁的连接支撑，横梁上安装可调节的辊轮安装座，通过调整垫片就能改变辊轮间隙，适配不同坯料直径的锻压需求，底座采用大厚度铸铁件一体铸造成型，底部预留T型槽安装位，可直接固定在车间混凝土地基的预埋钢板上，不需要额外制作过渡安装底座。

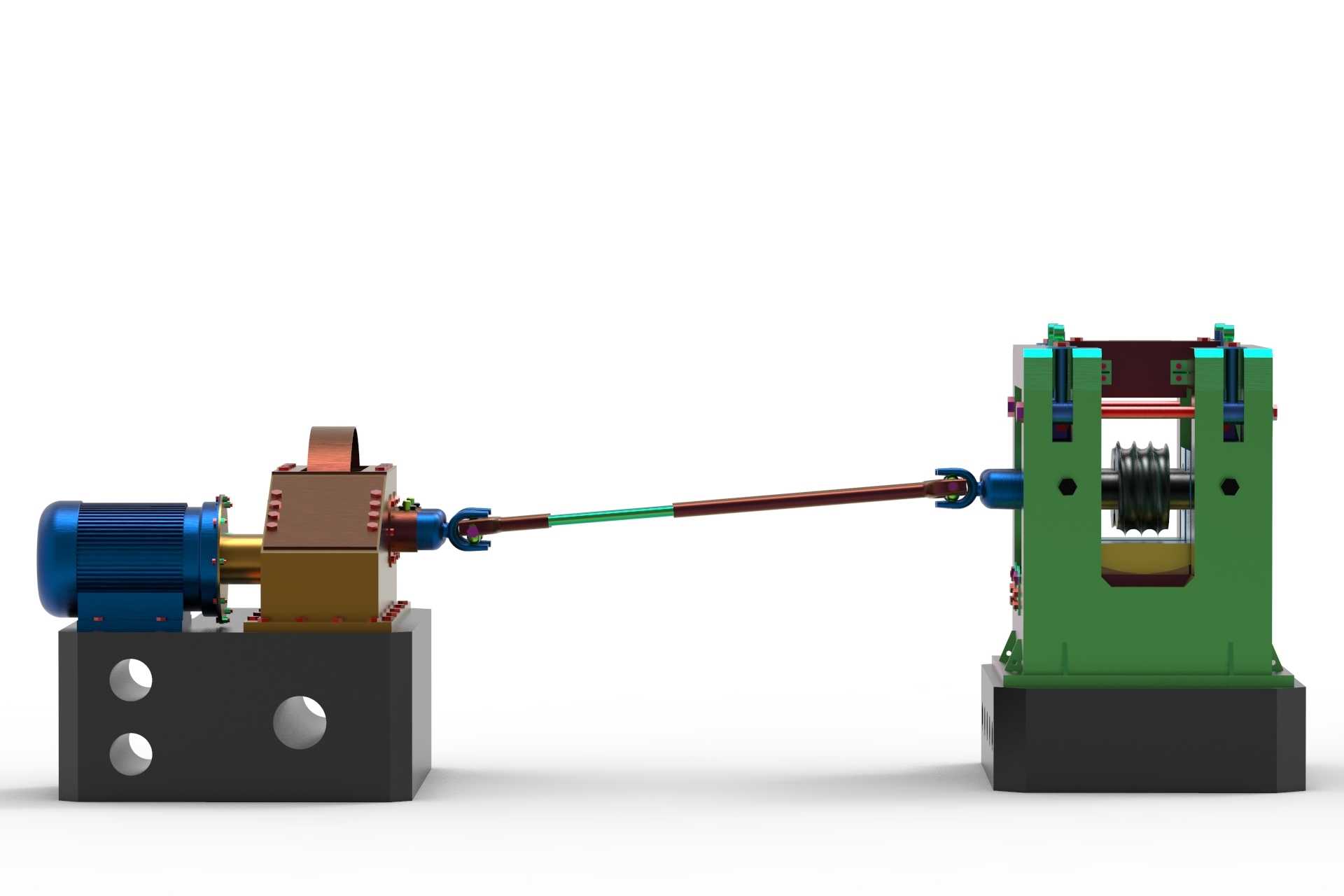

　　安装边界方面，驱动单元与齿轮箱集成的底座长度约为1.8米，宽度约1.2米，滚锻主机底座长度约1.6米，宽度约1.4米，两个模块安装时中心高保持一致，同轴度误差需要控制在0.1mm以内，连杆连接部位需要加装防尘护套，避免锻压过程中产生的氧化皮碎屑进入铰接部位造成磨损。设备运行时，齿轮箱将电机输出的高转速低扭矩动力转化为低转速大扭矩的往复动力，带动滚锻主机的动辊做定行程往复运动，配合固定辊完成对加热后金属坯料的连续锻打，相比传统的空气锤锻压工艺，这种滚锻结构生产效率更高，锻件的金属流线连续性更好，成品零件的力学性能更稳定。

　　在结构细节处理上，所有传动铰接部位都采用自润滑铜套配合注油嘴设计，可在设备运行状态下完成定时注油保养，不需要停机拆解；齿轮箱输出端的曲轴部位加装了配重块，平衡往复运动产生的惯性力，降低设备运行时的整体振动，减少车间地基的共振风险。滚锻主机的辊轮安装座采用燕尾槽导向结构，配合锁紧螺栓实现位置固定，调整间隙时只需要松开锁紧螺栓，转动调节丝杆就能精准控制辊轮间距，调整完成后锁紧即可，不需要反复拆装定位。整套结构的受力路径经过优化，锻压作业时的反作用力直接通过主机框架传递到底座地基，不会反向传导到齿轮箱与电机部位，能有效延长驱动端部件的使用寿命，减少故障停机概率。对于做锻压设备设计、产线升级改造的工程人员来说，这套结构的模块化设计思路、偏载抵消结构、载荷传递路径的处理方式，都可以作为同类设备开发的参考，尤其是双导杆传动配合闭式框架的布局，能在控制设备整体制造成本的前提下，有效提升锻压作业的精度与设备运行稳定性。
