铝型材框架小型数控铣床结构设计

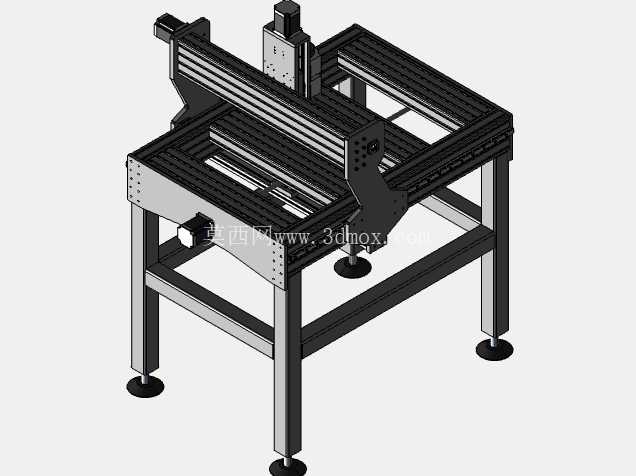

　　从结构设计逻辑来看，这款铣床采用了龙门式动梁结构，X轴方向的传动组件布置在工作台两侧的铝型材支撑梁上，Y轴传动集成在龙门横梁上带动主轴组件做横向进给，Z轴负责主轴的上下进刀运动，三个运动轴的布局充分利用了铝型材的装配便利性，所有型材连接位置采用标准角件与内置螺栓锁紧，不需要额外做焊接加工，既降低了机架的加工成本，也方便后期根据加工需求调整轴系的行程范围。工作台面采用了带T型槽的栅格结构，既可以通过T型螺栓直接装夹待加工的工件、工装夹具，栅格镂空结构也可以直接排出加工过程中产生的切屑，避免切屑堆积在台面上影响装夹精度，对于铝件、塑料件、软金属材料的铣削、钻孔、雕刻加工都能适配，主轴组件采用标准的主轴安装座固定在Z轴滑台上，可以根据加工需求更换不同功率的主轴单元，适配不同材质的切削参数要求。这款采用铝型材搭建主体框架的小型数控铣床，在桌面级加工场景、小批量非标零件试制、教学实训场景中有着极高的适配性，整体占地尺寸控制在1230x962mm的范围内，不需要单独预留大型设备安装工位，普通工业厂房的作业台面、实训教室的专用工作台都可以完成放置，底部配备的可调脚杯可以在不平整的安装面上完成水平调节，抵消地面平整度误差带来的机架晃动问题，保证加工过程中整机的稳定性。

　　在实际应用场景中，这类小型数控铣床常被用于五金加工门店的小批量零件加工、创客空间的创意作品制作、职业院校的数控教学实训，以及产品研发阶段的手板件加工，相比大型工业铣床，它的采购成本更低、占用空间更小、操作门槛也更低，不需要专门的设备基础就可以投入使用。设计过程中充分考虑了铝型材的受力特性，支撑腿采用加厚截面的工业铝型材，在龙门横梁与支撑腿的连接位置增加了加强角码，避免高速进给过程中横梁出现震颤影响加工表面质量，所有直线导轨的安装面都在型材装配完成后做了统一的校平处理，保证导轨的平行度与直线度满足运动精度要求，传动部分采用丝杠传动的结构，配合步进电机可以实现精准的进给控制，满足常规小型零件的加工精度要求。

　　整机的走线全部沿着铝型材的内置槽道布置，外部没有裸露的线缆，既可以避免加工过程中切屑、切削液刮擦损坏线缆，也让整机外观更加整洁规整，维护时只需要拆开对应位置的型材盖板就可以完成线缆检修，不需要大面积拆解设备。从安装边界来看，设备放置时需要在左右两侧预留至少200mm的操作空间，方便操作人员装夹工件、操作设备控制面板，后侧预留150mm的空间用于走线和电气箱散热，整体安装完成后的高度不超过1.8米，常规厂房的层高都可以满足安装要求，不需要额外做空间改造。

　　这类铝型材框架的数控铣床还有一个很明显的优势，就是模块化程度极高，如果后期需要扩展加工行程，只需要更换对应长度的铝型材横梁和传动丝杠，就可以完成设备改造，不需要重新制作整体焊接机架，对于加工需求经常变化的小型加工场景来说，这种设计可以大幅降低设备迭代的成本。在实际加工过程中，这款设备可以完成平面铣削、轮廓铣削、钻孔、攻丝、浮雕雕刻等多种加工工序，针对厚度不大的板材加工优势尤为明显，工作台的承重设计可以满足单次装夹50kg以内工件的加工需求，覆盖了绝大多数小型零件的加工工况。
